百度智能云专线接入ET不同地域IDC和VPC通过专线实现互通

文档简介：
通过物理专线，您可以在本地数据中心（IDC）和百度智能云私有网络（VPC）间建立私网通信，构建混合云。然后将本地的IT基础架构无缝地扩展到百度智能云上，借助百度智能云海量的计算、存储、网络、CDN资源，应对业务波动，提高应用的稳定性。
*此产品及展示信息均由百度智能云官方提供。免费试用 咨询热线：400-826-7010，为您提供专业的售前咨询，让您快速了解云产品，助您轻松上云！ 微信咨询
  免费试用、价格特惠

简介

通过物理专线，您可以在本地数据中心（IDC）和百度智能云私有网络（VPC）间建立私网通信，构建混合云。然后将本地的IT基础架构无缝地扩展到百度智能云上，借助百度智能云海量的计算、存储、网络、CDN资源，应对业务波动，提高应用的稳定性。

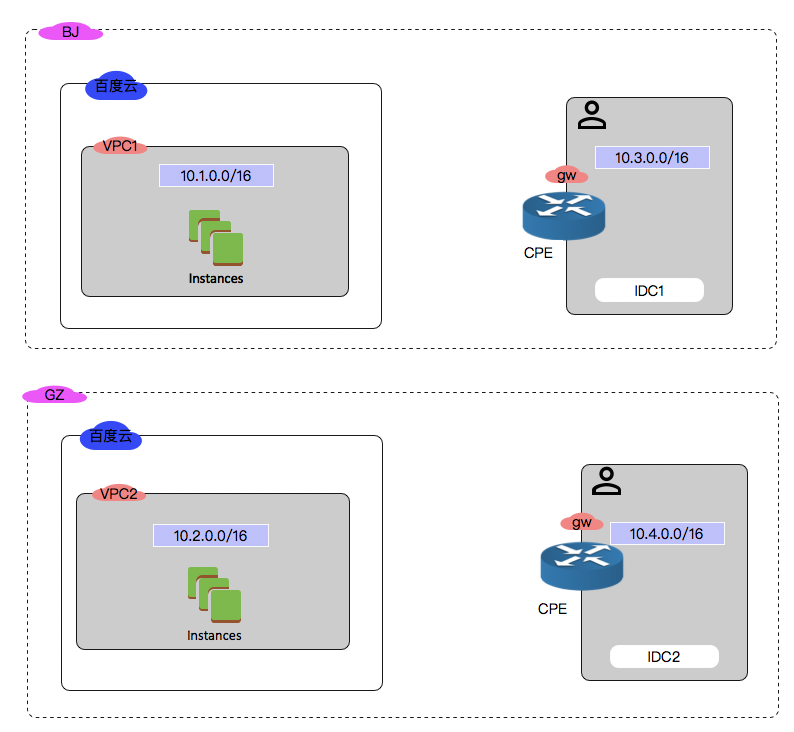

网络拓扑

本案例的网络架构如下：

  • 用户分别在北京和广州自己的IDC。
  • 用户分别在北京和广州地域部署了云服务。
  • 确保各地域的VPC网段和数据中心的网段都不冲突。

各VPC和数据中心的IP地址段如下表所示。

网络 IP地址段
北京VPC1 10.1.0.0/16
广州VPC2 10.2.0.0/16
北京IDC1 10.3.0.0/16
广州IDC2 10.4.0.0/16

部署方案

北京IDC通过专线连接到北京百度智能云接入点

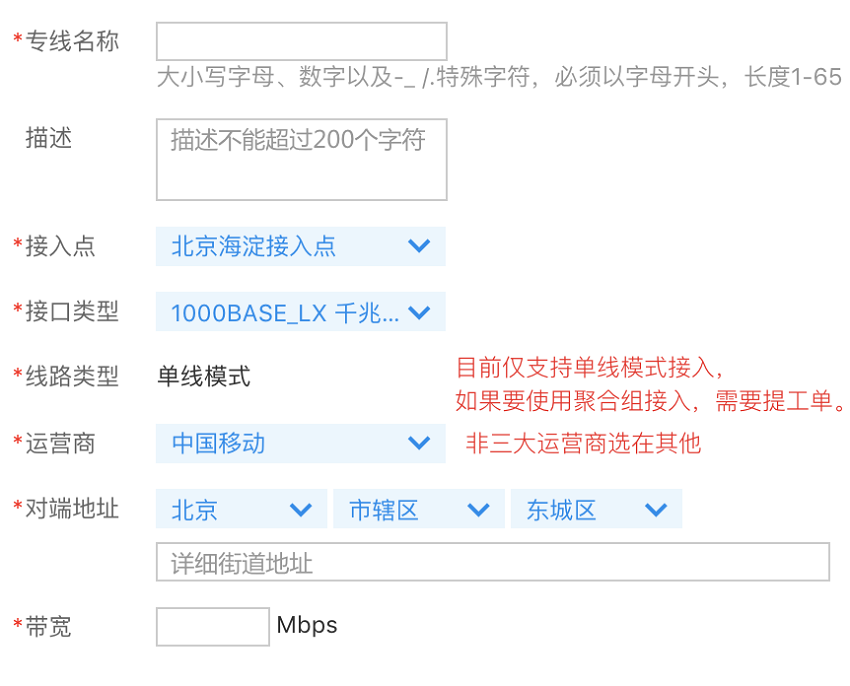

  1. 登陆百度智能云控制台，选择“产品服务>专线ET“，进入物理专线列表页面。点击“申请物理专线”，进入申请物理专线页面提交物理专线申请。待百度智能云网络工程师审核通过后，物理专线状态变成“可用”。

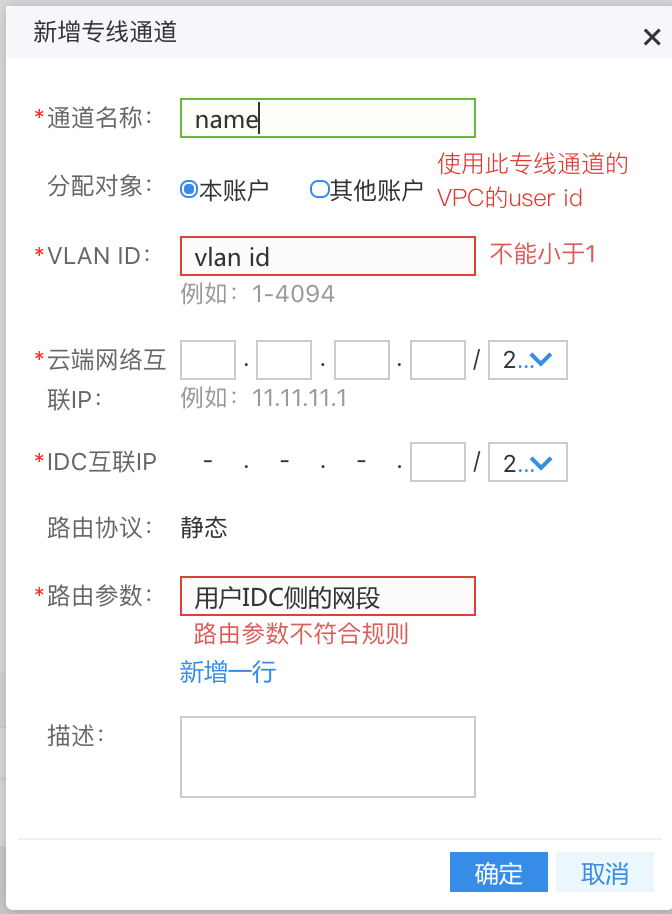

  1. 在物理专线实例详情页面中申请专线通道。分配对象：使用此专线通道的user id。若是专线合作伙伴，应该填写授权的user id。路由参数：10.3.0.0/16。待百度智能云网络工程师审核，若申请的参数无冲突，审核通过后此专线通道变成“可用”状态。

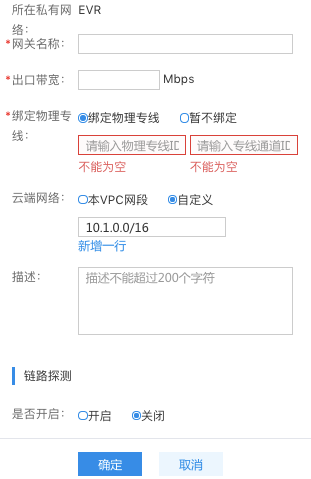

  1. 创建专线网关和绑定通道，在北京VPC中创建专线网关，云端网络参数翻译到EVR上是从EVR到BVRouter进VPC的路由，所以这里需要包含北京VPC。

  1. 配置用户IDC1侧的路由，用户在IDC1的网关上配置。
目的网段 下一跳
10.1.0.0/16 云侧的互联ip
  1. 配置百度智能云VPC1侧的路由。
源网段 目标网段 路由类型 下一跳实例
10.1.0.0/16 10.3.0.0/16 专线网关 专线网关实例1
  1. 验证，用VPC内VM和IDC1内的IP互PING。

广州IDC通过专线连接到广州百度云智能云接入点

配置同北京IDC通过专线连接到北京百度智能云接入点

北京VPC1与广州VPC2建立对等连接

可参考对等连接操作指南

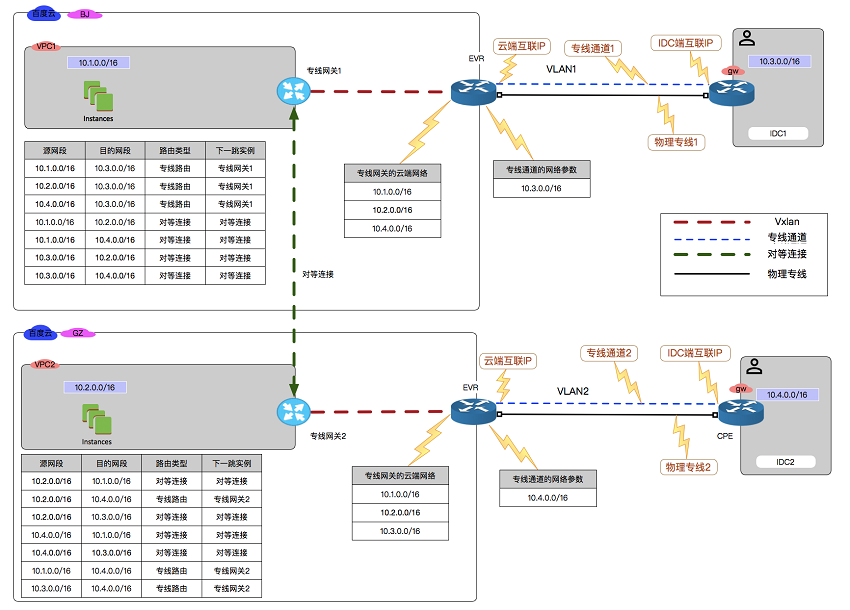

配置路由实现IDC和VPC之间互通

  1. 在用户IDC1配置路由。
目的网段 下一跳
10.1.0.0/16 云侧的互联ip
10.2.0.0/16 云侧的互联ip
10.4.0.0/16 云侧的互联ip
  1. 在用户IDC2配置路由。
目的网段 下一跳
10.1.0.0/16 云侧的互联ip
10.2.0.0/16 云侧的互联ip
10.3.0.0/16 云侧的互联ip
  1. 在北京VPC1添加专线路由和对等连接路由，添加云端网络。

添加VPC路由

源网段 目标网段 路由类型 下一跳实例
10.2.0.0/16 10.4.0.0/16 专线网关 专线网关2
10.1.0.0/16 10.4.0.0/16 专线网关 专线网关2
10.3.0.0/16 10.4.0.0/16 专线网关 专线网关2
10.2.0.0/16 10.1.0.0/16 对等连接 对等连接
10.2.0.0/16 10.3.0.0/16 对等连接 对等连接
10.4.0.0/16 10.1.0.0/16 对等连接 对等连接
10.4.0.0/16 10.3.0.0/16 对等连接 对等连接

添加VPC路由

云端网络
10.1.0.0/16
10.2.0.0/16
10.4.0.0/16
  1. 在广州VPC2添加专线路由和对等连接路由，添加云端网络。

添加VPC路由

源网段 目标网段 路由类型 下一跳实例
10.1.0.0/16 10.3.0.0/16 专线网关 专线网关2
10.2.0.0/16 10.3.0.0/16 专线网关 专线网关2
10.4.0.0/16 10.3.0.0/16 专线网关 专线网关2
10.1.0.0/16 10.2.0.0/16 对等连接 对等连接
10.1.0.0/16 10.4.0.0/16 对等连接 对等连接
10.3.0.0/16 10.2.0.0/16 对等连接 对等连接
10.3.0.0/16 10.4.0.0/16 对等连接 对等连接

添加VPC路由

云端网络
10.1.0.0/16
10.2.0.0/16
10.3.0.0/16
  1. 验证，北京VPC1、广州VPC2、北京IDC1和广州IDC2进行互ping测试。
