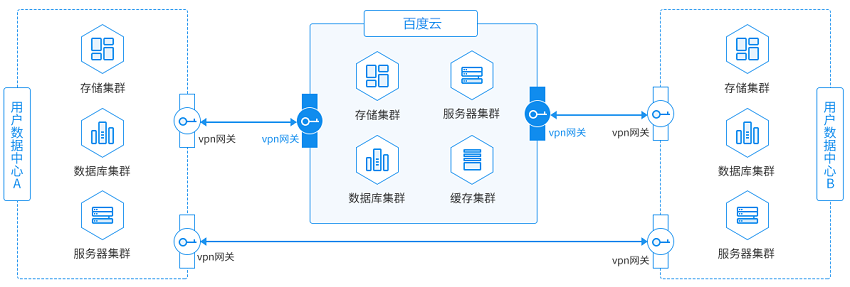

VPN 连接是一种通过公网加密通道连接您的IDC和私有网络的方式。
操作流程
VPC-IPsec VPN 实例可以在控制台实现全自助配置，您需要完成以下几步才能实现使 VPN 连接生效：
创建VPN网关
-
在私有网络VPC控制台左侧导航栏选择VPN网关，进入VPN网关实例列表。
说明：
- 如果您需要在非默认VPC中创建 VPN 网关，首先需要在该VPC中创建一个子网，详情请参考创建子网。
- 每个VPC最多支持创建3个 VPN 网关 ，如果您需要创建更多VPN网关，可以提交工单申请。
- 导航栏选择"VPN 网关"，点击"创建VPN网关"按键。
-
填写下列配置信息：
配置项 说明 当前地域 支持华北-北京、保定，华南-广州，华东-上海、苏州，华中-武汉，香港及新加坡，通过左上角区域进行切换。其中北京,广州,上海,苏州,武汉支持VPN增强型。 所在网络 VPN 所属的私有网络(VPC) 。 VPN 网关名称 用户自定义 VPN 网关名称。 VPN 网关规格 用户选择VPN网关支持的最大转发能力，普通型VPN网关，最大转发能力200Mbps；增强型VPN网关，最大转发能力1000Mbps。 VPN 描述 该 VPN 网关的描述信息。 VPN 公网带宽 用户绑定的公网EIP 。 - 选择购买时长，点击"下一步"。
- 确认订单详细，进行支付后，VPN 网关创建完成。
创建VPN隧道
-

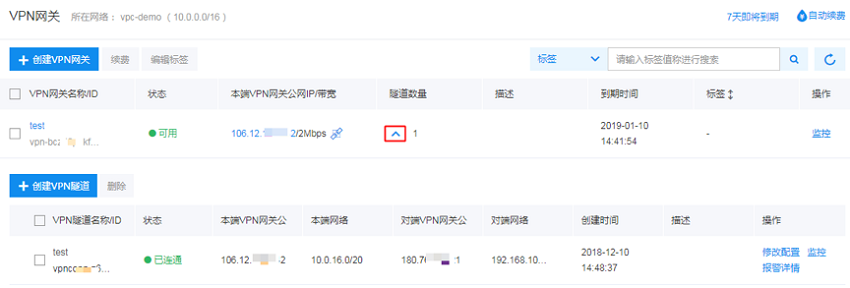

在 VPN 网关列表页，选择 VPN 网关，点击“隧道数量”下面的箭头出现VPN隧道列表。
说明： 每个VPN网关最多支持10条VPN隧道，如果您需要创建更多VPN隧道，可以提交工单申请。
-
点击 "创建VPN隧道"，输入下列配置信息：
基本配置
配置项 说明 所在私有网络 VPN 所属的私有网络(VPC)。 VPN隧道名称 用户自定义VPN隧道名称。 共享密钥 共享密钥是用于验证 IPSec 连接的 Unicode 字符串，本端和对端必须使用相同的预共享密钥。 本端VPN网关公网IP 本端VPN 网关用于公网加密通信的公网IP/带宽。 如VPN网关选择增强型，则本端使用的公网IP/带宽购买需参考弹性公网IP EIP的购买带宽限制细则，详见。 本端网络 百度智能云VPC中需要进入VPN隧道的子网。 对端VPN网关公网IP 对端网关是指 IDC 机房的 IPsec VPN 服务网关，对端网关需与百度智能云 VPN 网关配合使用。 对端网络 对端需要通过VPN隧道连通的网段。 描述 该 VPN 隧道的描述信息。 高级配置：IKE配置
配置项 说明 版本 选择IKE协议的版本。目前支持IKE V1和IKE V2。 协商模式 选择IKE V1版本的协商模式。
- 主模式（main）：协商过程安全性高。
- 野蛮模式（aggressive）：协商快速且协商成功率高。
协商成功后两种模式的信息传输安全性相同。加密算法 选择第一阶段协商使用的加密算法。支持aes、aes192、aes256和3des。 认证算法 第一阶段协商使用的认证算法。支持sha1、md5、sha2_256、sha2_384和sha2_512。 本端标识 支持 IP address 和 FQDN（全称域名），“本端标识”与隧道对端配置的“远端标识”需一致。 远端标识 支持 IP address 和 FQDN（全称域名），“远端标识”与隧道对端配置的“本端标识”需一致。 DH分组 选择第一阶段协商的Diffie-Hellman密钥交换算法。 SA生存周期（秒） 设置第一阶段协商出的SA的生存周期。默认值为28800秒。 高级配置：IPSec配置
配置项 说明 加密算法 选择第二阶段协商的加密算法。支持aes、aes192、aes256和3des。 认证算法 选择第二阶段协商的认证算法。支持sha1、md5、sha2_256、sha2_384和sha2_512。 DH分组 选择第二阶段协商的Diffie-Hellman密钥交换算法。 SA生存周期（秒） 设置第二阶段协商出的SA的生存周期。默认值为28800秒。
创建用户端VPN网关及参数
用户端网关（对端网关）是指用户机房的 IPsec VPN 服务网关，对端网关需与百度智能云 VPN 网关配合使用，配置时参见VPN隧道高级配置。
说明： 本地IDC的VPN网关设备应开启NAT穿越。
至此，VPN 成功接入。
为VPN配置路由表
VPN连接成功后，您需要在VPN隧道两端分别配置路由表，实现云环境和用户侧网络的流量互通。在百度智能云中配置路由表的步骤如下：
- 导航栏选择“路由表”，在路由表列表中，点击“添加路由”。
-
输入与访问用户侧网络所关联的路由表。
- 源网段
- 输入目标网段
- 路由类型，选择“VPN网关”
- 下一跳实例，选择已创建的 VPN 网关
- 点击“确定”，完成路由表配置，关联此路由表子网内的BCC访问用户侧网络时流量将指向该VPN网关。
VPN网关网络地址转换（NAT）配置
网络地址转换(NAT)是混合云场景IP地址冲突问题的一种解决方案。VPN网关支持云端静态NAT、IDC端静态NAT、IDC端DNAT和云端DNAT四种转换规则，可解决VPN网关的IP地址冲突问题，隐藏IP地址实现安全要求。
以下示意图中的本端指的是云上私有网络，对端指的是用户IDC端。
说明：
- 仅可用状态下的VPN网关才可添加NAT规则。
- 目前VPN网关支持NAT功能处于公测阶段，若需使用请提工单申请。
云端静态NAT
- 云端（本端）IP 转换：指私有网络内原IP映射为新IP，并以新IP身份与VPN对端互访。
- 云端（本端）IP 转换不限制网络请求的方向，可以是私有网络主动访问VPN对端，也可以是VPN对端主动访问私有网络。
IDC端静态NAT
- IDC端（对端）静态NAT指用户IDC 内原IP映射为新IP，并以新 IP 身份与私有网络内IP互访。
- IDC端（对端）静态NAT的转换不限制网络请求的方向，可以是私有网络主动访问VPN对端，也支持VPN对端主动访问私有网络。

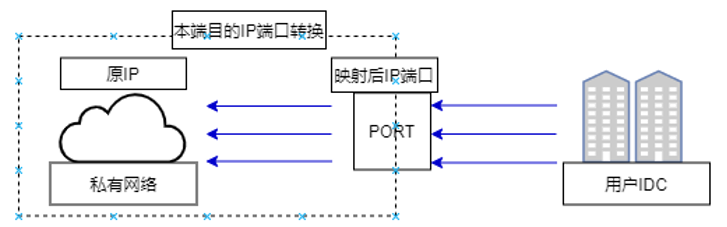

IDC端DNAT
IDC端DNAT即本端目的 IP 端口转换是IDC侧主动访问私有网络的一种方法，将私有网络内指定 IP 的指定端口映射为新的 IP 和端口，IDC侧则只可以通过访问映射后 IP 端口来与私有网络内指定 IP 端口通信，其他 IP 端口则不对IDC端暴露。

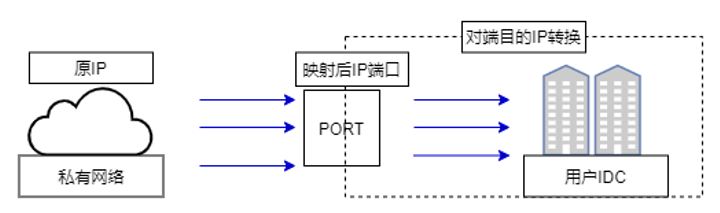

云端DNAT
云端DNAT将IDC内（对端）指定 IP端口映射为新IP端口，VPC侧只可以通过访问映射后 IP 端口来与IDC内指定 IP 端口通信。
查看监控数据
VPN网关监控
- 登录管理控制台，选择"产品服务 >私有网络VPC"，在左侧导航栏选择VPN网关，进入VPN网关实例列表。
- 选择实例后面的"监控"，页面右侧出现监控浮窗。
- 点击"查看更多"，进入实例详情页面的监控。
- 在监控页面点击“报警详情”进入报警策略配置页面，可以管理VPN网关的报警策略，详细操作步骤请见BCM管理报警。
VPN隧道监控
- 登录管理控制台，选择"产品服务 >私有网络VPC"，在左侧导航栏选择VPN网关，进入VPN网关实例列表。
- 在已创建的VPN网关实例列表中，点击“隧道数量”下面的箭头出现VPN隧道列表。
- 选择VPN隧道后面的"监控"，出现查看监控数据弹窗。
- 在列表操作中点击“报警详情”进入报警策略配置页面，可以管理VPN隧道的报警策略，详细操作步骤请见BCM管理报警。
