本教程指导如何在百度智能云公共镜像Centos6.5环境下给服务器安装图形化界面并在本地使用VNC客户端连接。
注意：图形化桌面可能会显著降低服务器的性能，如果安装不当，可能会导致操作系统无法正常启动。在安装之前，请您先对 BCC 实例创建手工快照备份，以备发生异常时能回滚恢复。
本文分为三步骤：
步骤一：安装KDE桌面环境。
步骤二：安装vncserver服务。
步骤三：使用viewer客户端连接软件连接该实例。
前提条件
- 安全组和防火墙需要放行5901端口（vncserver默认第一个窗口的端口）
- 下载VNC viewer客户端连接软件
安装KDE桌面环境

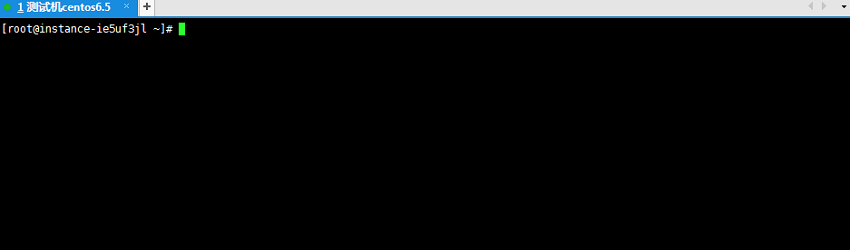

1.首先远程连接登录服务器。
2.执行命令：yum groupinstall "X Window System" "KDE Desktop" Desktop -y 说明：该指令同时安装了 3 个软件包。注意，因为 KDE Desktop 和 X Window System 两个软件包名称中间都包含空格，需要用引号引起来才行。

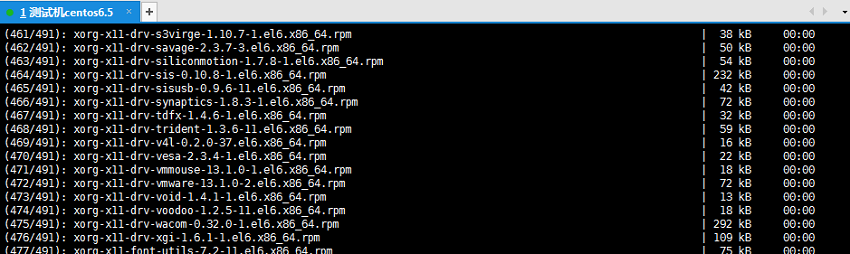

执行后等待安装完毕

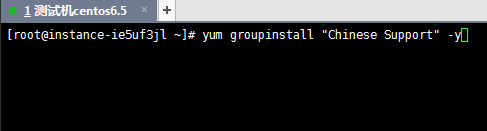

3.执行命令：yum groupinstall "Chinese Support" 说明：该指令为安装中文插件，使该桌面支持中文。（不使用中文可以不安装）
4.将语言，LANG修改为LANG=”zh_CN.UTF-8” 执行命令：sed -i 's/LANG=.*/LANG="zh_CN.UTF-8"/' /etc/sysconfig/i18n （此操作会使所有界面和命令字符均为中文显示，如不需要可以不执行该步骤）
5.重启服务器使其生效。执行命令：reboot
6.到此为止，图形界面安装成功，待重启后重新连接执行命令:init 5 启动图形界面

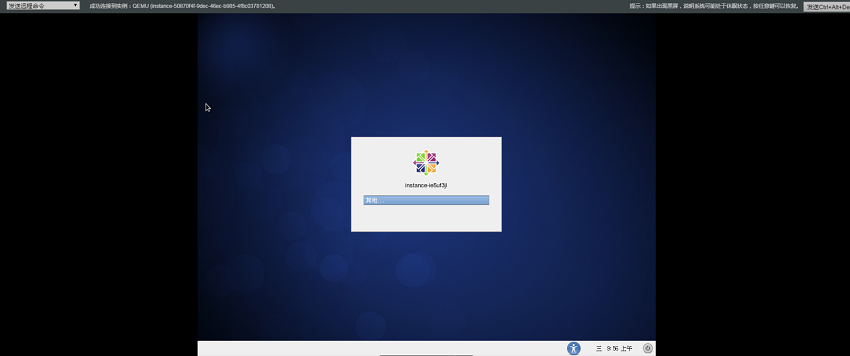

注：通过VNC可以看到图形化桌面已经安装完毕。
安装vncserver服务
实现本地远程访问图形化桌面
1.安装vncserver
命令：yum install -y tigervnc-server
2.配置vncserver
(1)配置为开机自启动 命令：chkconfig --level 345 vncserver on
(2)配置vnc密码（初次启动的时候需要输入两次密码）
命令：
vncserver
You will require a password to access your desktop.
Password:（输入并记住该密码）
Verify:（重复输入并记住该密码）

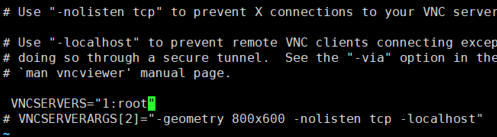

3.编辑配置文件 vi /etc/sysconfig/vncservers
增加内容VNCSERVERS="1:root"。退出并保存

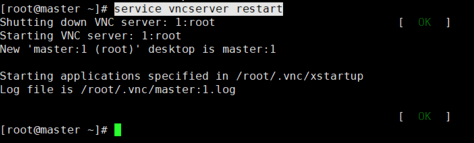

重启vnc服务 命令：service vncserver restart
使用viewer客户端连接软件连接该实例
1.使用前提条件中提供的viewer客户端连接软件连接该实例：

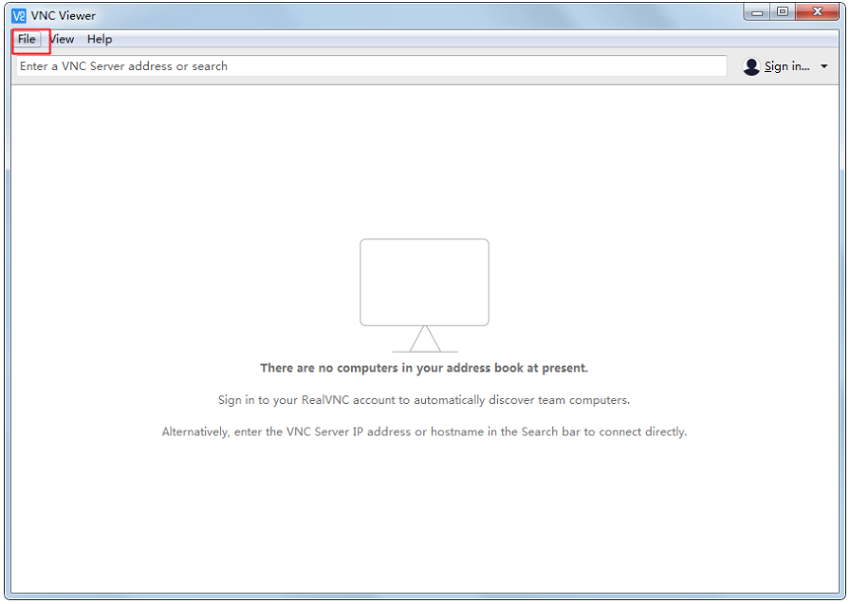

点击file-New connection..创建新连接

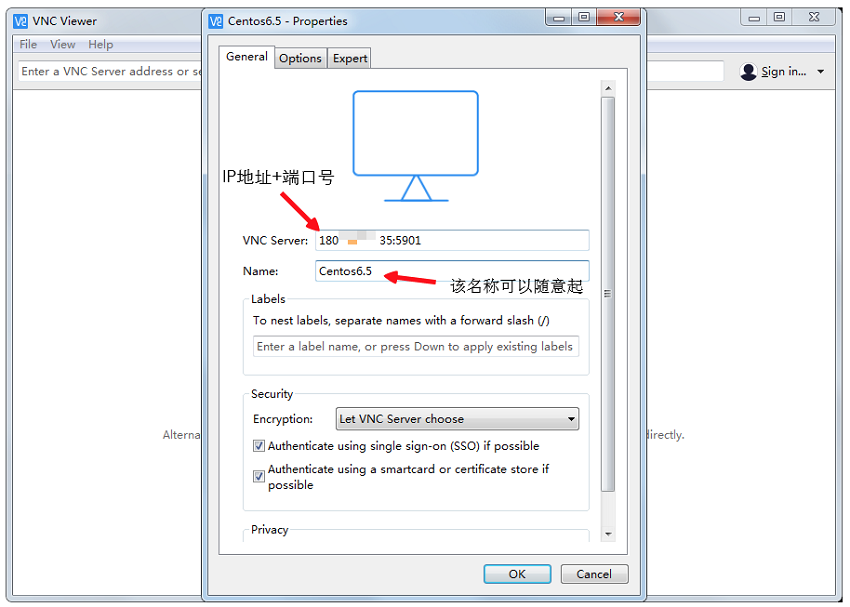

2.输入对应的信息

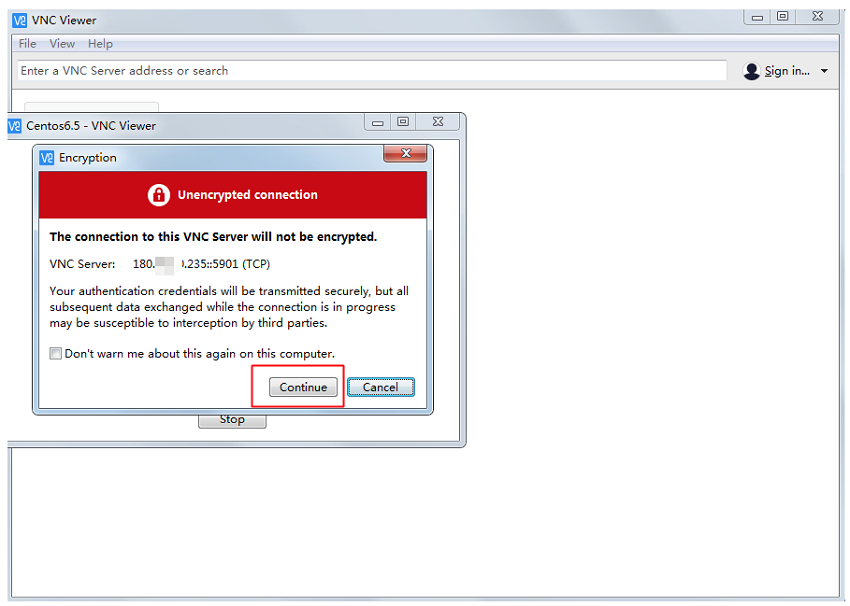

3.双击之前创建的连接，点击进行连接

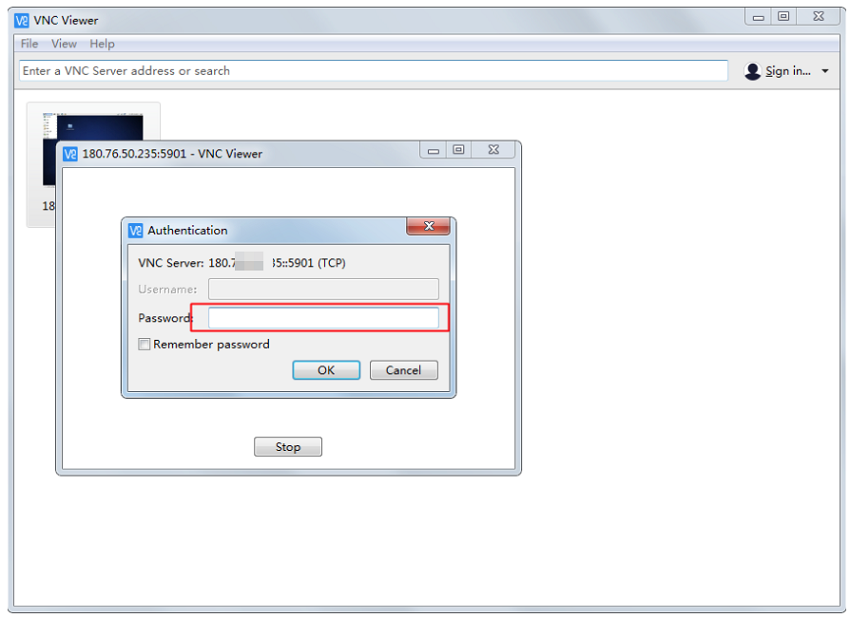

4.此处输入前文第(2)步时设置的密码

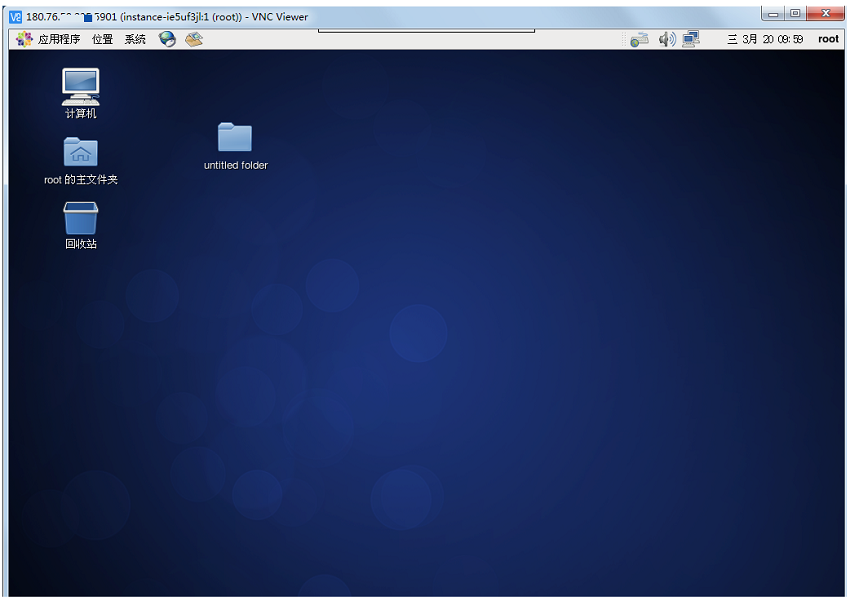

5.连接成功
