百度智能云云服务器BCC配置弹性网卡

文档简介：

根据您的实例使用的镜像不同，部分镜像需要手动配置弹性网卡，才能使绑定在实例上的弹性网卡被系统识别。前提条件您已经将弹性网卡绑定到BCC实例上。准备工作目前BCC公共镜像默认安装了NetworkManager，NetworkManager 会影响网络设置，特别是路由表。在绑定弹性网卡前，请先登录虚机禁用NetworkManager。

*此产品及展示信息均由百度智能云官方提供。免费试用咨询热线：400-826-7010，为您提供专业的售前咨询，让您快速了解云产品，助您轻松上云！微信咨询

免费试用、价格特惠

文档详情

根据您的实例使用的镜像不同，部分镜像需要手动配置弹性网卡，才能使绑定在实例上的弹性网卡被系统识别。

前提条件

您已经将弹性网卡绑定到BCC实例上。

准备工作

目前BCC公共镜像默认安装了NetworkManager，NetworkManager 会影响网络设置，特别是路由表。在绑定弹性网卡前，请先登录虚机禁用NetworkManager。

禁用NetworkManager的命令

发行版	禁用命令
CentOS 6	service NetworkManager stop chkconfig NetworkManager off
Ubuntu 14 （需要卸载network-manager）	service network-manager stop apt-get --purge remove -y network-manager
Debian 7	service network-manager stop update-rc.d -f network-manager remove
CentOS 7 / Ubuntu 16 / Debian8 / Debian9	systemctl stop NetworkManager systemctl disable NetworkManager

说明：

CentOS 8请勿禁用NetworkManager。

弹性网卡配置工具

完成禁用指令且将弹性网卡绑定到BCC实例后，需要根据镜像版本分别执行以下弹性网卡配置才能生效。
Windows系统需要手动配置。

CentOS:bcc_elastic_net_centos.sh

Ubuntu:(暂不支持ubuntu18.04)bcc_elastic_net_ubuntu.sh

Debian:bcc_elastic_net_debian.sh

配置工具会创建静态路由，重启网络或者实例后，无需再次进行路由的设置。

运行配置工具

进入创建的BCC服务器，并为配置工具添加可执行权限。
完成挂载弹性网卡操作后，执行配置工具。
对网卡进行修改IP，解绑及重新绑定等操作时，需要再次运行配置工具。

如下所示：

----------------------------------
  Disable NetworkManager.
  Begin to config network...
    create/recreate network config file [OK]
  Begin to create route table...
    add 192.168.32.212 to route table: rt_ens3 [OK]
    add 192.168.32.228 to route table: rt_ens3 [OK]
    add 192.168.32.209 to route table: rt_ens6 [OK]
    add 192.168.32.210 to route table: rt_ens6 [OK]
    add 192.168.32.211 to route table: rt_ens6 [OK]
    add 192.168.32.226 to route table: rt_ens7 [OK]
    add 192.168.32.227 to route table: rt_ens7 [OK]
    add 192.168.32.229 to route table: rt_ens7 [OK]
  Restart network...  [OK]
----------------------------------

配置完成后，可通过ip addr命令查看IP是否已启用（以centos为例）

[root@instance-h1q92lvr ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1400 qdisc pfifo_fast state UP qlen 1000
    link/ether fa:16:3e:7d:2d:ad brd ff:ff:ff:ff:ff:ff
    inet 192.168.32.212/20 brd 192.168.47.255 scope global eth0
    inet 192.168.32.228/20 brd 192.168.47.255 scope global secondary eth0:1
    inet6 fe80::f816:3eff:fe7d:2dad/64 scope link
       valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1400 qdisc pfifo_fast state UP qlen 1000
    link/ether fa:16:3e:a6:69:8f brd ff:ff:ff:ff:ff:ff
    inet 192.168.32.209/20 brd 192.168.47.255 scope global eth1
    inet 192.168.32.210/20 brd 192.168.47.255 scope global secondary eth1:1
    inet 192.168.32.211/20 brd 192.168.47.255 scope global secondary eth1:2
    inet6 fe80::f816:3eff:fea6:698f/64 scope link
       valid_lft forever preferred_lft forever
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1400 qdisc pfifo_fast state UP qlen 1000
    link/ether fa:16:3e:93:e5:44 brd ff:ff:ff:ff:ff:ff
    inet 192.168.32.226/20 brd 192.168.47.255 scope global eth2
    inet 192.168.32.227/20 brd 192.168.47.255 scope global secondary eth2:1
    inet 192.168.32.229/20 brd 192.168.47.255 scope global secondary eth2:2
    inet6 fe80::f816:3eff:fe93:e544/64 scope link
       valid_lft forever preferred_lft forever

配置弹性网卡

根据BCC实例的操作系统，选择配置弹性网卡的方式：

windows系统配置弹性网卡
CentOS系统配置弹性网卡
Ubuntu/Debian系统配置弹性网卡

windows系统配置弹性网卡

准备工作

在给您的windows系统实例配置弹性网卡前，需要先将弹性网卡绑定在实例上。您可以根据需求在一个弹性网卡上分配一个或多个辅助私网IP地址。通过使用多个私网IP地址，能提高windows实例高利用率和实现负载故障时的流量转移。

配置方法

以windows server 2012R2为例说明windows系统配置辅助IP的过程。

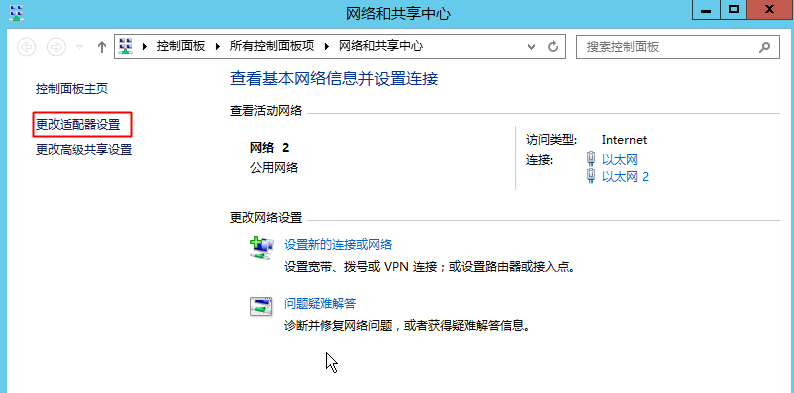

1.打开网络与共享中心，选择更改适配器设置。

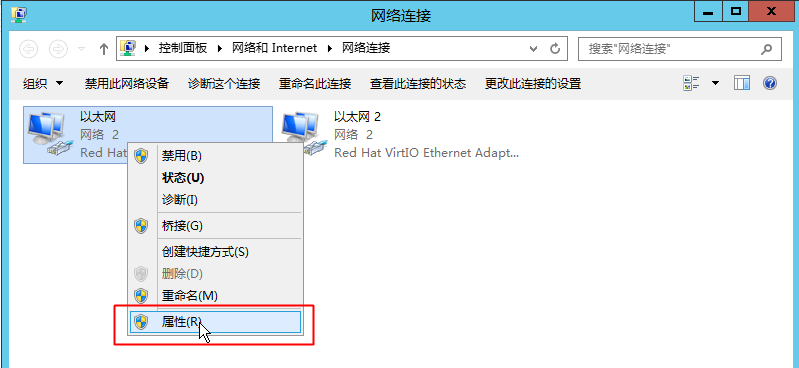

2.在弹出的页面中选择一个网卡，右键属性。

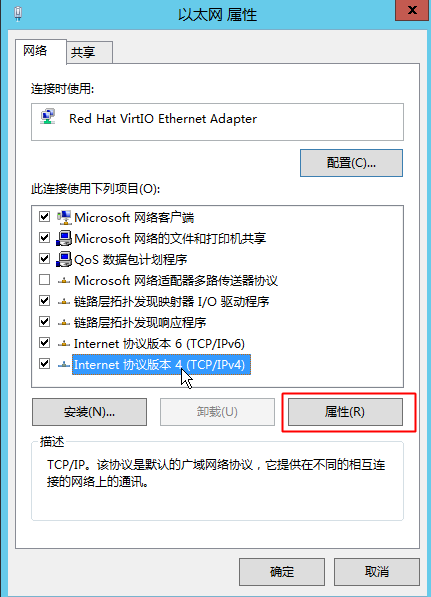

3.选择TCP/IPV4，点击属性。

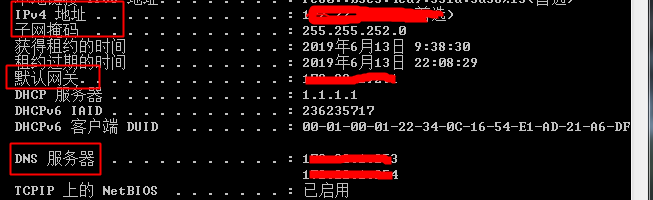

4.在弹出的对话框中选择“使用下面的ip地址”，这时需要填写ip地址，子网掩码，DNS服务器等信息，这些信息可以通过在命令行下输入命令 ipconfig /all 获取，输完命令或显示很多信息，记下其中的IPv4 Address (IPv4 地址)、Subnet Mask (子网掩码)、Default Gateway (默认网关) 和 DNS Servers (DNS 服务器)这些值。

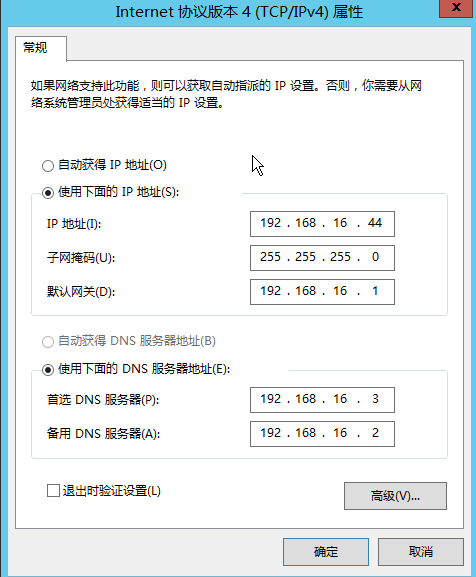

5.接下来回到刚才弹出的对话框配置静态ip地址。依次填入获取到的IP地址，子网掩码，默认网关，DNS服务器地址等信息，如下图所示，点击确定，设置过程中会有间断数秒钟的断网，这个是正常现象。

6.配置好静态IP后，如果您在控制台添加了辅助ip，还需要继续添加辅助ip。

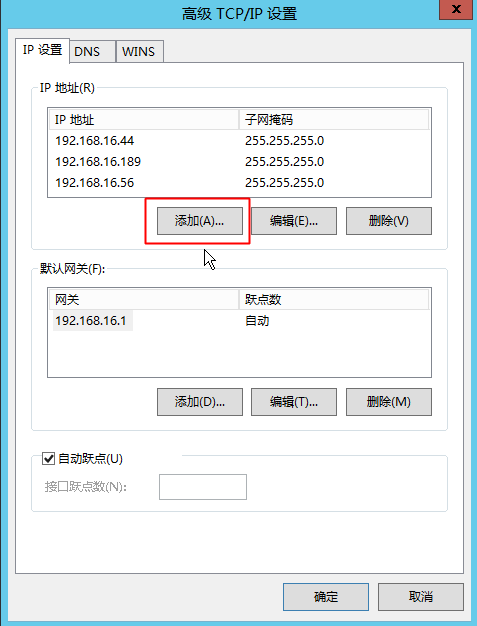

7.在刚才的“Internet协议版本 4 TCP/IP属性”对话框界面点击高级，在弹出的对话框中点击添加，进行添加IP的操作，将在控制台添加的辅助IP依次填写就完成了。

8.要验证辅助ip确实已添加至操作系统中，可以在命令行下输入config /all 查看刚才添加的ip是否已经存在。

CentOS系统配置弹性网卡

准备工作

为防止 cloud-init 重置您的自定义网络配置，请禁用cloud-init中的网络配置，编辑 /etc/cloud/cloud.cfg，添加以下内容。

network: {config: disabled}
BCC实例中安装了NetworkManager，NetworkManager可能会修改路由设置，因此需要禁用 NetworkManager。

CentOS 7 禁用NetworkManager

systemctl stop NetworkManager
  systemctl disable NetworkManager

CentOS 6 禁用NetworkManager

service NetworkManager stop
  chkconfig NetworkManager off

配置网卡

获取网络接口名称（网卡名称）

BCC实例添加弹性网卡后，可通过以下命令获取弹性网卡的名称。
```
ls /sys/class/net
```
输出结果（示例）
```
eth0 eth1 eth2 lo
```
BCC实例默认的主网卡名称为eth0或ens3（部分BCC实例主网卡名为ens3）。以上结果中，添加的弹性网卡为eth1，eth2。

为弹性网卡创建配置文件，以eth1为例。
```
vim /etc/sysconfig/network-scripts/ifcfg-eth1
```

添加以下内容：

DEVICE=eth1
    BOOTPROTO=dhcp
    ONBOOT=yes
    TYPE=Ethernet
    USERCTL=no
    PEERDNS=no
    IPV6INIT=no
    PERSISTENT_DHCLIENT=yes
    HWADDR=fa:16:3e:6a:14:b5
    DEFROUTE=no

注意：

需要将弹性网卡的MAC地址写入到配置文件中。（可通过cat /sys/class/net/[网卡名称]/address查看弹性网卡的MAC地址）。

为了防止更改默认路由，需要在弹性网卡的配置文件中添加DEFROUTE=no选项。

如果网卡上有多个IP，需要将网卡上的辅助IP添加到配置文件中。

DEVICE=eth1
    BOOTPROTO=dhcp
    ONBOOT=yes
    TYPE=Ethernet
    USERCTL=no
    PEERDNS=no
    IPV6INIT=no
    PERSISTENT_DHCLIENT=yes
    HWADDR=fa:16:3e:6a:14:b5
    DEFROUTE=no
    IPADDR1=192.168.32.210
    PREFIX1=24
    IPADDR2=192.168.32.211
    PREFIX2=24

重启网络

systemctl restart network  /  service network restart

配置路由

为了保证数据能够通过正确的网络接口（网卡），您必须为弹性网卡创建新的路由表及规则。

创建路由表

编辑 /etc/iproute2/rt_tables，分别为每一个弹性网卡创建一个路由表。

10 rt_eth1
    20 rt_eth2

设置路由规则（以eth1为例）

在终端中运行以下命令：

ip route add default via 192.168.32.1 dev eth1 table rt_eth1

    ip route add 192.168.32.209 dev eth1 table rt_eth1
    ip route add 192.168.32.210 dev eth1 table rt_eth1
    ip route add 192.168.32.211 dev eth1 table rt_eth1

    ip rule add from 192.168.32.209 lookup rt_eth1
    ip rule add from 192.168.32.210 lookup rt_eth1
    ip rule add from 192.168.32.211 lookup rt_eth1

注：

192.168.32.209 / 210 / 211为弹性网卡的IP。
192.168.32.1为弹性网卡的默认网关。

设置完成后，可以通过 ip route show table rt_eth1 查看弹性网卡上每个 IP 的路由。

创建弹性网卡的静态路由文件（以eth1为例）

为弹性网卡创建静态路由和规则文件，当BCC实例启动或重启网络时都会保留路由和规则，无需再次手动添加。

创建 route-eth1 静态路由文件，vim /etc/sysconfig/network-scripts/route-eth1，添加以下内容：

default via 192.168.32.1 dev eth1 table rt_eth1

    192.168.32.209 dev eth1 table rt_eth1
    192.168.32.210 dev eth1 table rt_eth1
    192.168.32.211 dev eth1 table rt_eth1

创建或编辑 rule-eth1 的规则文件，vim /etc/sysconfig/network-scripts/rule-eth1，添加以下内容：

from 192.168.32.209 lookup rt_eth1
    from 192.168.32.210 lookup rt_eth1
    from 192.168.32.211 lookup rt_eth1

Ubuntu/Debian系统配置弹性网卡

配置前准备工作

为防止 cloud-init 重置您的自定义网络配置，请禁用cloud-init中的网络配置，编辑 /etc/cloud/cloud.cfg ，添加以下内容:
```
network: {config: disabled}
```
BCC实例中安装了NetworkManager，NetworkManager可能会修改路由设置，因此需要禁用 NetworkManager，并保证系统重启后，NetworkManager仍处于禁用状态。

Ubuntu14 需要卸载NetworkManager

service network-manager stop
  apt-get --purge remove -y network-manager

CentOS 6 禁用NetworkManager

systemctl stop NetworkManager
  systemctl disable NetworkManager

配置网卡

获取网络接口名称（网卡名称）

BCC实例添加弹性网卡后，可通过以下命令获取弹性网卡的名称。

ls /sys/class/net

输出结果（示例）

eth0 eth1 eht2 lo

BCC实例默认的主网卡名称为eth0或ens3（部分BCC实例主网卡名为ens3）。以上结果中，添加的弹性网卡为eth1，eth2。

编辑 /etc/network/interfaces

编辑/etc/network/interfaces网络接口文件，修改为以下内容：

auto lo
    iface lo inet loopback
    source /etc/network/interfaces.d/*

对于BCC Ubuntu16实例，编辑 /etc/network/interfaces.d/50-cloud-init.cfg，将其修改为以下内容：

auto ens3
    iface ens3 inet dhcp

同时修改文件名为ens3.cfg

mv /etc/network/interfaces.d/50-cloud-init.cfg  /etc/network/interfaces.d/ens3.cfg

为弹性网卡创建配置文件，以eth1为例。

在/etc/network/interfaces.d/目录下新建eth1.cfg文件

vim /etc/network/interfaces.d/eth1.cfg

添加以下内容：

auto eth1
    iface eth1 inet dhcp
    hwaddress=fa:16:3e:6a:14:b5

注意：

需要将弹性网卡的MAC地址写入到配置文件中。（可通过cat /sys/class/net/[网卡名称]/address查看弹性网卡的MAC地址）。

如果网卡上有多个IP，需要将网卡上的辅助IP添加到配置文件中。

auto eth1
    iface eth1 inet dhcp
    hwaddress=fa:16:3e:6a:14:b5

    iface eth1 inet static
    address 192.168.32.210
    netmask 255.255.240.0

    iface eth1 inet static
    address 192.168.32.211
    netmask 255.255.240.0

创建 restrict-default-route 文件，以防止默认路由被覆盖。

vim /etc/dhcp/dhclient-enter-hooks.d/restrict-default-route，添加以下内容：

case ${interface} in
      eth0)           #  ubuntu16/debian9为ens3
        ;;
      *)
        unset new_routers
        ;;
    esac

重启网络。

Ubuntu14
```
ifdown eth1 && ifup eth1
```
Ubuntu16
```
systemctl restart networking
```

配置路由

为了保证数据能够通过正确的网络接口（网卡），您必须为弹性网卡创建新的路由表及规则。

创建路由表

编辑 /etc/iproute2/rt_tables，分别为每一个弹性网卡创建一个路由表。

10 rt_eth1
    20 rt_eth2

设置路由规则（以eth1为例）。

在终端中运行以下命令：

ip route add default via 192.168.32.1 dev eth1 table rt_eth1

    ip route add 192.168.32.209 dev eth1 table rt_eth1
    ip route add 192.168.32.210 dev eth1 table rt_eth1
    ip route add 192.168.32.211 dev eth1 table rt_eth1

    ip rule add from 192.168.32.209 lookup rt_eth1
    ip rule add from 192.168.32.210 lookup rt_eth1
    ip rule add from 192.168.32.211 lookup rt_eth1

注：

192.168.32.209 / 210 / 211为弹性网卡的IP
192.168.32.1为弹性网卡的默认网关

设置完成后，可以通过 ip route show table rt_eth1 查看弹性网卡上每个 IP 的路由。

创建弹性网卡的静态路由文件（以eth1为例）。

编辑/etc/network/interfaces.d/eth1.cfg

auto eth1
    iface eth1 inet dhcp
    hwaddress=fa:16:3e:6a:14:b5

    iface eth1 inet static
    address 192.168.32.210
    netmask 255.255.240.0

    iface eth1 inet static
    address 192.168.32.211
    netmask 255.255.240.0

    # default gateway for eth1
    up ip route add default via 192.168.32.1 dev eth1 table rt_eth0

    # route for every IP
    up ip route add 192.168.32.210 dev eth1 table rt_eth0
    up ip route add 192.168.32.211 dev eth1 table rt_eth0

    # policy rule for every IP
    up ip rule add from 192.168.32.210  lookup rt_eth0
    up ip rule add from 192.168.32.210  lookup rt_eth0
