环境准备

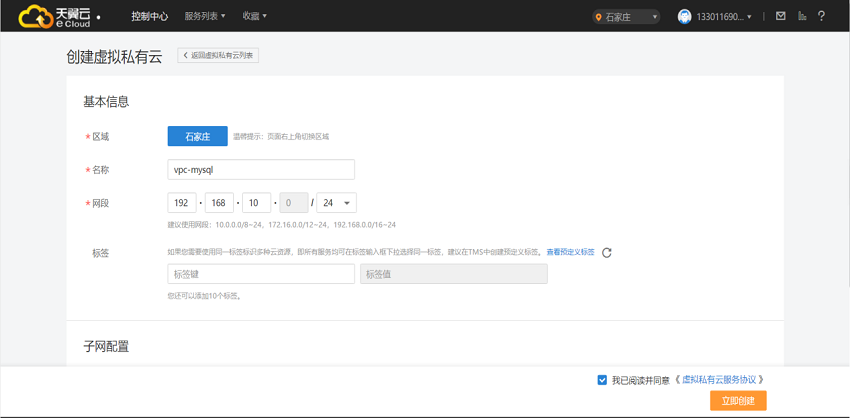

1.创建VPC
设置名称为vpc-mysql，网段为192.168.10.0/24

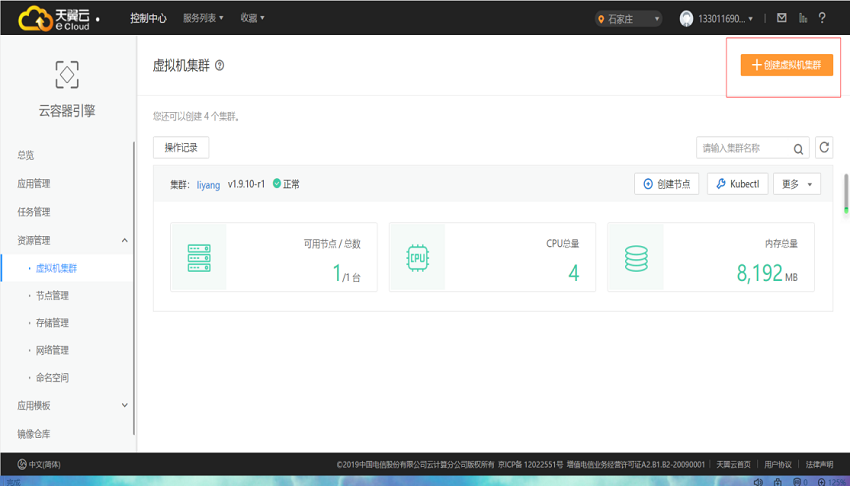

2.在云容器引擎中创建虚拟机集群

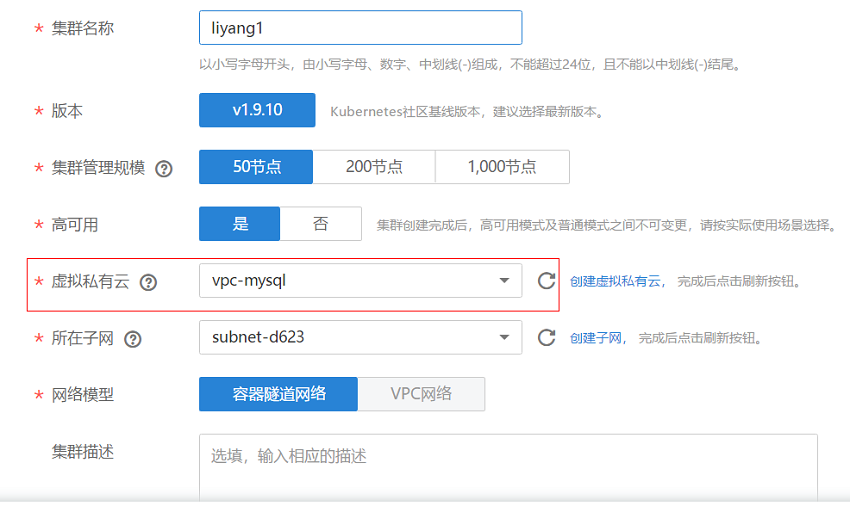

3.选择VPC虚拟私有云

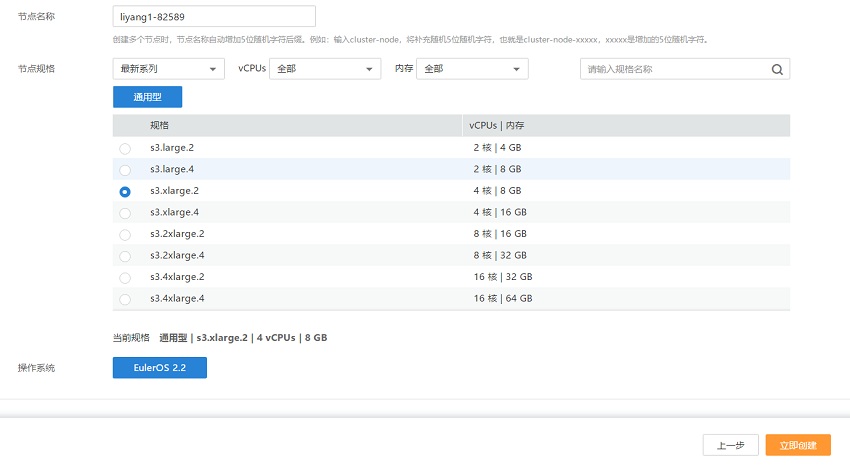

4.创建节点
选择节点规格为4核8GB
5.创建一台云主机，并安装docker（准备镜像）
在系统上添加yum源:/etc/yum.repos.d/docker-ce.repo
# wget /linux/centos/docker-ce.repo
# mv docker-ce.repo /etc/yum.repos.d
# yum install -y docker-ce
或在Linux 操作系统下，可以使用如下命令快速安装最新版本的Docker。
curl -fsSL get.docker.com -o get-docker.sh
sh get-docker.sh
6.在云主机中配置证书，以确保可以登录镜像仓库
vi /etc/sysconfig/docker
OPTIONS='--live-restore --log-opt max-size=50m --log-opt max-file=20 --log-driver=json-file --registry-mirror=
/>或
Vim /usr/lib/systemd/system/docker.service中添加
Execstart=/usr/bin/dockerd--registry-mirror=/>registry.cn-hesjz1.ctyun.cn

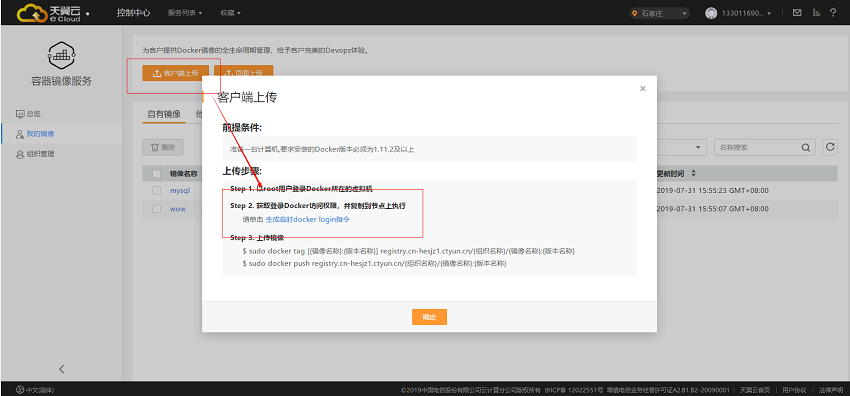

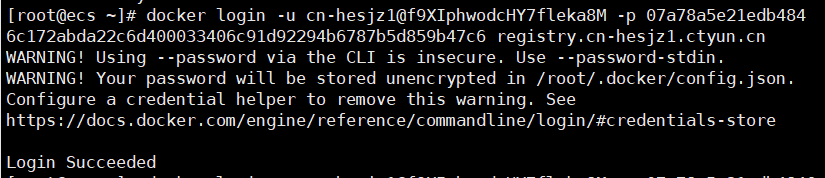

7.云主机登录镜像仓库
把生成的docker login指令复制到云主机中

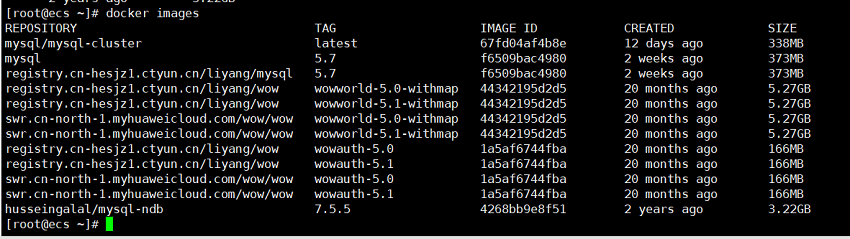

8.拉取镜像到本地云主机
docker pull swr.cn-north-1.myhuaweicloud.com/wow/wow:wowauth-5.0
docker pull swr.cn-north-1.myhuaweicloud.com/wow/wow:wowauth-5.1
docker pull swr.cn-north-1.myhuaweicloud.com/wow/wow:wowworld-5.0-withmap
docker pull swr.cn-north-1.myhuaweicloud.com/wow/wow:wowworld-5.1-withmap

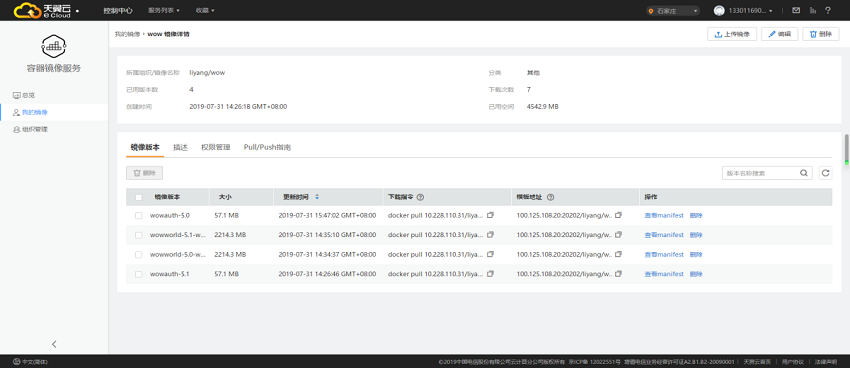

9.上传镜像到河北石家庄节点的容器镜像仓库中
修改镜像名称为符合规定的名称
Docker tag swr.cn-north-1.myhuaweicloud.com/wow/wow:wowauth-5.0 registry.cn-
hesjz1.ctyun.cn/liyang/wow:wowauth-5.0
上传修改名称后的镜像到私有镜像仓库中
docker push registry.cn-bj1.ctyun.cn/liyang/wow:wowauth-5.0
请按相同的方法分别上传镜像：wowauth-5.1、wowworld-5.0-withmap、wowworld-5.1-withmap。

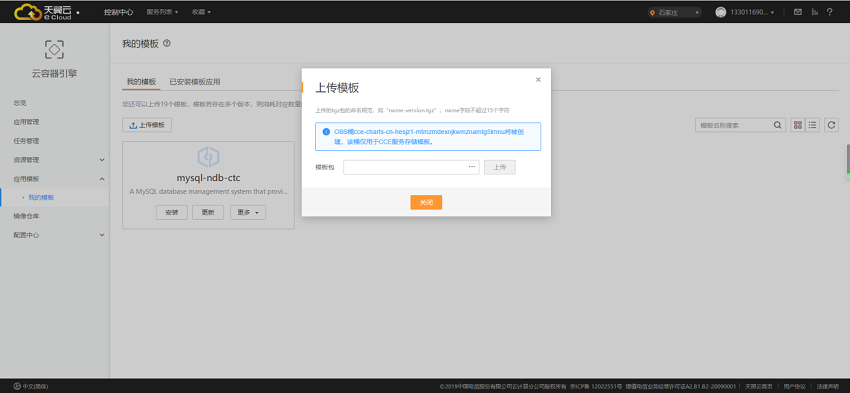

10.上传本地应用模板
此模板为mysql-ndb-ctc，是一个适用于分布式计算环境的高可用性、高冗余版本的MySQL。

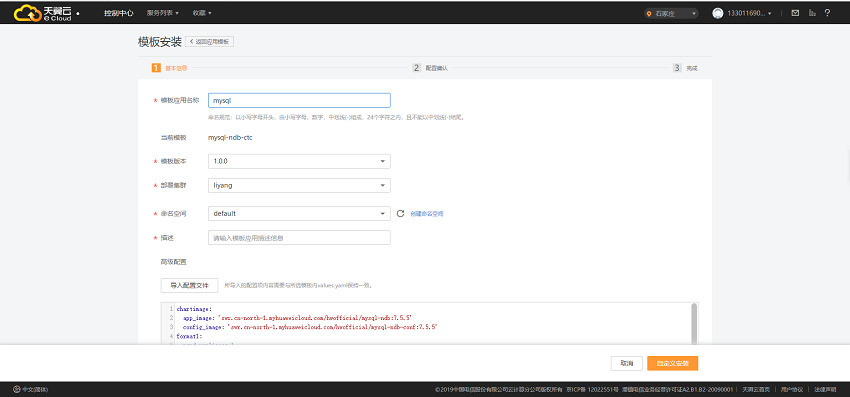

11.安装上传好的模板
模板实例名称：自定义名称，例如为mysql。
模板版本：1.0.0。
部署集群：选择创建集群中创建的集群。
部署工作负载规格：选择1X。
描述：数据库描述信息，例如输入“数据库”。
数据库名称：clustertest。
数据库普通用户名称：trinity。此名称是在镜像中设定好的。
数据库普通用户登录密码：trinity。此密码是在镜像中设定好的。
管理员权限密码：请保持默认root。
单击“安装”，按在配置确认中，点击“确认”
单击“返回模板实例列表”，在“模板实例”中可查看到mysql应用已安装成功。

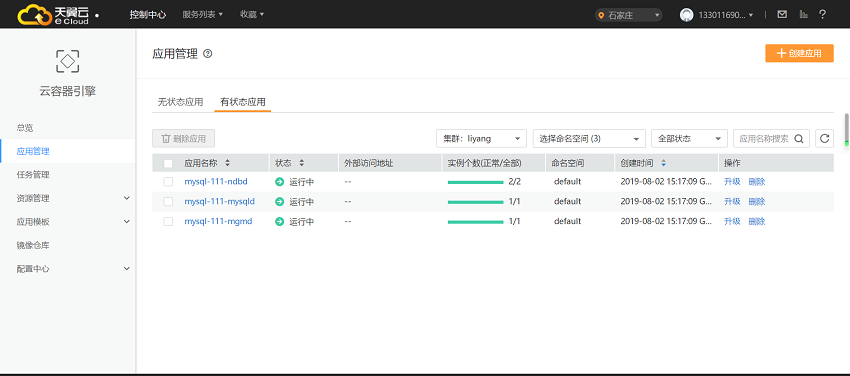

单击wow-mysql名称，可看到mysql的3个实例，待状态为“运行中”，表示mysql创建成功。
大约需要5分钟创建成功，请耐心等待。
wow-mysql-mgmd：MySQL的管理工作负载，主要作用是管理mysql的其它组件。
wow-mysql-ndbd：负责存储数据。
wow-mysql-mysqld：是使用NDBCLUSTER存储引擎的传统MySQL服务器。
该实例用于从数据应用层访问MySQL应用数据。

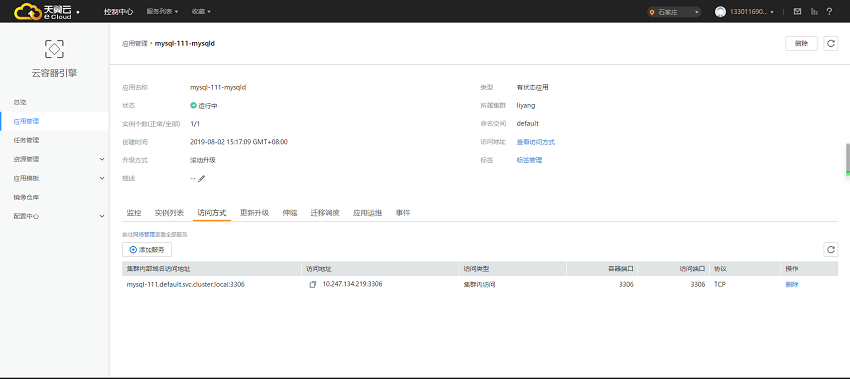

单击wow-mysql-mysqld名称，进入详情页面。单击“访问方式”页签，获取并记录“访问地址”。

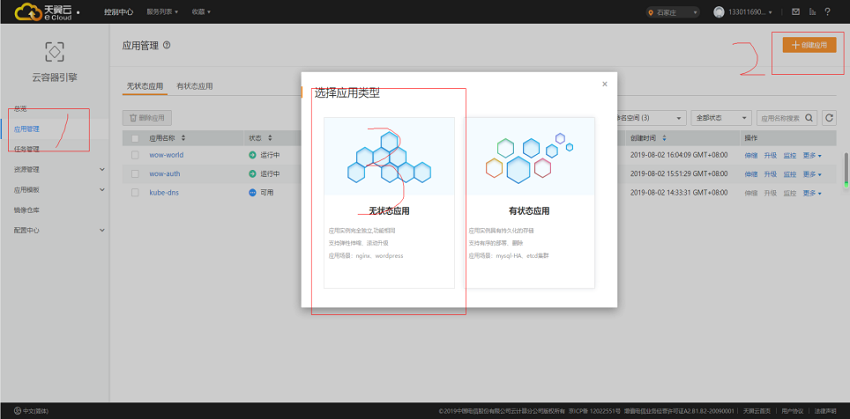

12.点击应用管理，创建应用，选择无状态应用，部署wow-auth认证系统
无状态工作负载：在运行中始终不保存任何数据或状态的称为“无状态工作负载”，例如nginx。
有状态工作负载：在应用运行过程中会保存数据或状态的称为“有状态工作负载”。
例如Mysql，它需要存储产生的新数据。
13.配置工作负载基本信息
工作负载名称：自定义名称，例如wow-auth。
集群名称：选择创建集群中创建的集群。
命名空间：保持默认。
实例数量：建议配置为1，否则资源会不够用。
工作负载描述：可不填写。
单击“下一步”，单击“添加容器”选择镜像，搜索wow，选择wowauth-5.0版本的镜像。

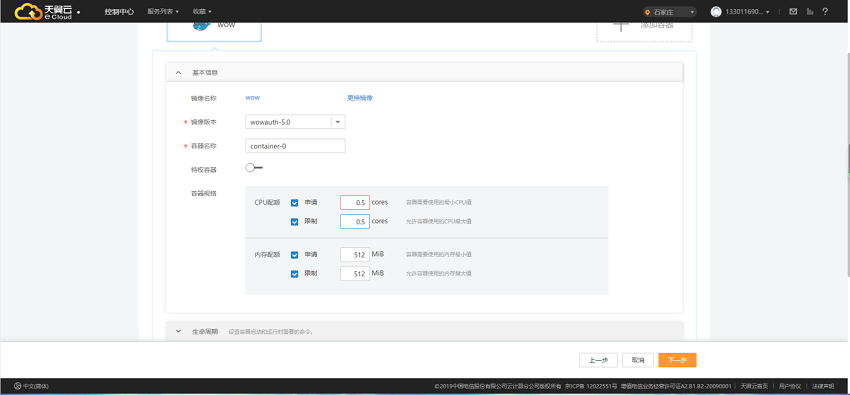

其余参数保持默认，请单击容器规格下的“自定义配额”，设置该组件需要的规格。
设置完成后，选择0.5X的规格。
14.设置环境变量
|
变量名称 |
变量说明 |
变量/变量引用（示例） |
|
mysqlip |
变量值请填写6中获取的数据库访问地址。 |
10.247.134.219 |
|
mysqlrootpasswd |
数据库管理员权限密码，与3中的管理员权限密码保持一致。 |
root |
|
biboaddress |
游戏服务器外部访问地址，可以选择弹性IP方式，或者负载均衡。本例使用弹性IP方式。请选择6中的弹性IP地址。 |
|
|
biboport |
游戏服务器外部访问端口，需要预先自定义定义设置一个值，范围为30000-32767。 该值必须确保在当前集群中全局唯一。本例为了操作方便，指定固定值来连接游戏服务器。若部署真实业务，建议在制作镜像时明确依赖关系。 |
32500 |

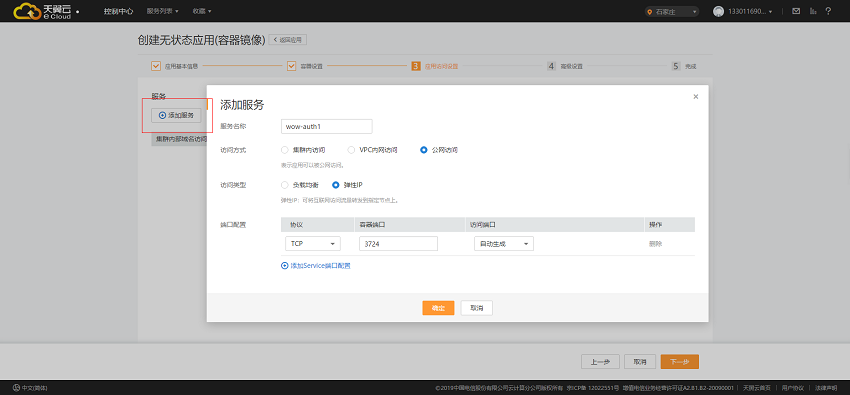

15.设置应用的外部访问方式。
访问类型：选择“公网访问”。
服务名称：可以和应用名称保持一致，例如设置为wow-auth。
访问类型：本例选择“弹性ip ”
端口配置：
协议：设置为TCP协议。
容器端口：认证系统的监听端口，本例监听端口为3724。镜像中已写3724，此数据不可填写其它值。
访问端口：容器端口映射到节点私有IP上的端口，设置为自动生成。
16.点击应用管理，创建应用，选择无状态应用，部署wow-world游戏服务器
17.配置工作负载基本信息
工作负载名称：自定义名称，例如为wow-world。
集群名称：选择创建集群中创建的集群。
命名空间：保持默认。
实例数量：建议配置为1，否则资源会不够用。
工作负载描述：可不填写。
单击“下一步”，单击“添加容器”选择镜像，搜索wow，选择wowworld-5.0-withmap版本的镜像。
18.设置环境变量，用于连接数据库。
|
变量名称 |
变量说明 |
变量/变量引用（示例） |
|
mysqlip |
变量值请填写数据库访问地址。 |
10.247.134.219 |
|
mysqlrootpasswd |
数据库管理员密码，与3中设置的管理员权限密码一致。 |
root |

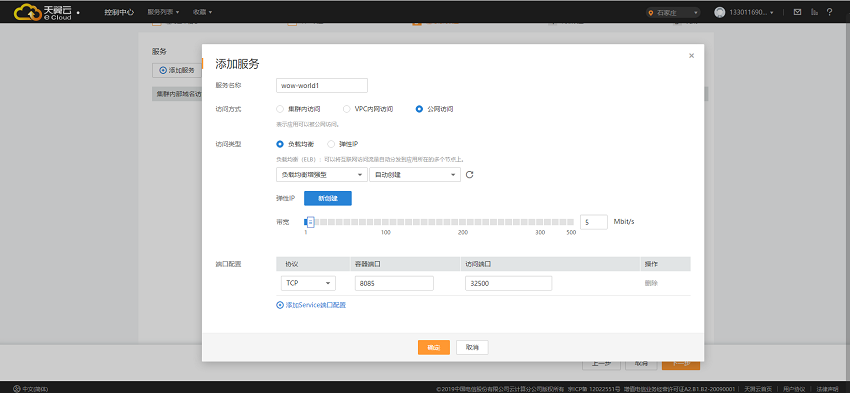

19.设置应用的外部访问方式。
访问类型：选择“公网访问”。
服务名称：可以和工作负载名称保持一致，例如设置为wow-world。
访问类型：本例选择“弹性ip”。
负载均衡（ELB）：可以将互联网访问流量自动分发到应用所在的多个节点上
弹性IP：可将互联网访问流量转发到指定节点上。
协议：设置为TCP协议。
容器端口：游戏服务器的监听端口，配置为8085。由于镜像中已写该端口，请不要修改。
访问端口：指定端口，需要与部署认证系统时环境变量中指定的biboport值保持一致。

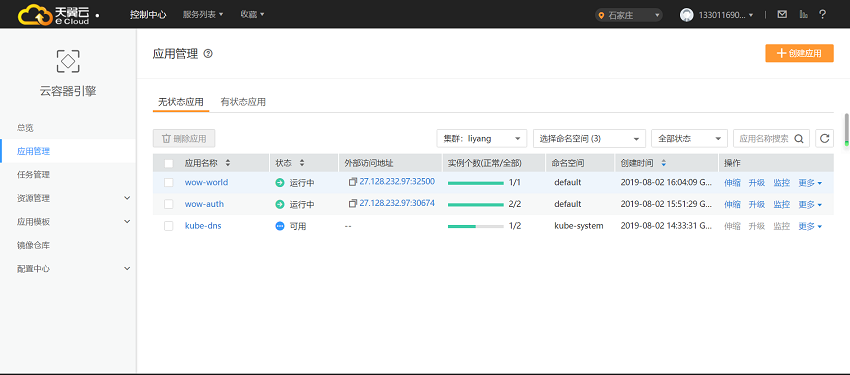

20.至此样例部署已经完成
