VPC内网访问
VPC内网访问是指应用可以让同一VPC内其他应用访问，通过“集群节点的IP”或者“私网弹性负载均衡ELB”的服务地址访问。
主要场景：同一VPC内其他应用需要访问kubernetes集群内部的应用。
VPC内网访问有两种形式：

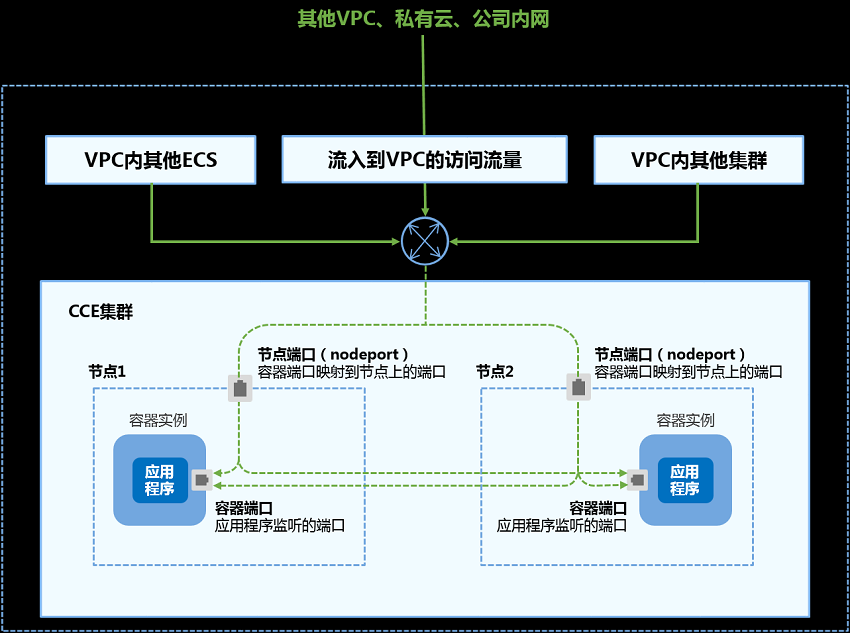

通过集群节点IP访问：如下图。

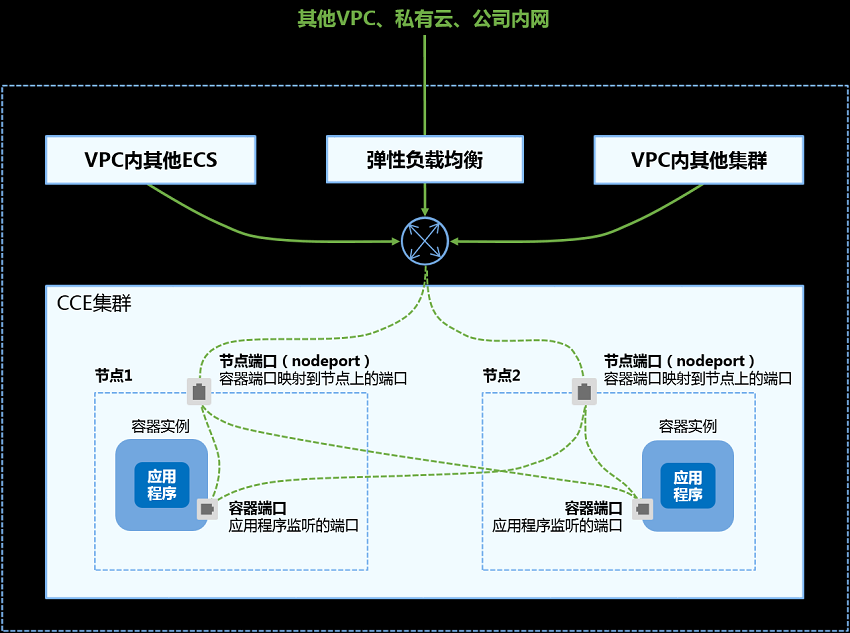

通过私网弹性负载均衡ELB访问：如下图。弹性负载均衡模式相比集群节点IP方式的访问，提供了高可靠的保障。
添加方式
您可以在创建应用时设置访问方式，也可以应用创建完成后添加访问方式。
方式一：创建应用时配置。
方式二：应用创建完成后设置。
通过界面创建
本节以nginx应用为例进行说明。
步骤1：创建无状态应用或创建有状态应用，在“应用访问设置”步骤，单击“添加服务”。
服务名称：自定义服务名称，可与应用名称保持一致。
访问方式：VPC内网访问。
节点IP：表示通过“集群节点IP”来访问应用。
VPC内网负载均衡：表示通过“弹性负载均衡”来访问应用。
协议：请根据业务的协议类型选择。
容器端口：容器镜像中应用程序实际监听的端口，需用户确定。nginx程序实际监听的端口为80。
访问端口：
−集群节点IP访问：容器端口映射到节点私有IP上的端口，用私有IP访问应用时使用，端口范围为30000-32767，建议选择“自动生成”。
自动生成：系统会自动分配端口号。
指定端口：指定固定的节点端口，默认取值范围为30000-32767。若指定端口时，请确保同个集群内的端口唯一性。
−通过弹性负载均衡器的私网IP访问集群节点：指定一个端口，将容器端口映射到负载均衡器的端口，使用私网负载均衡IP访问应用，端口范围为1-65535。使用弹性负载均衡器的私有IP访问应用时，使用该端口。
步骤2：单击“下一步”进入“高级设置”页面，直接单击“创建”。
步骤3：单击查看应用详情，在访问方式页签中获取访问地址，例如“192.168.0.160:30358”。
步骤4：在管理控制台首页，单击“计算 > 弹性云主机”。
步骤5：在弹性云主机页面，找到同一VPC内任意一台云服务器，并确认连接到访问地址中IP与端口的安全组是开放的。

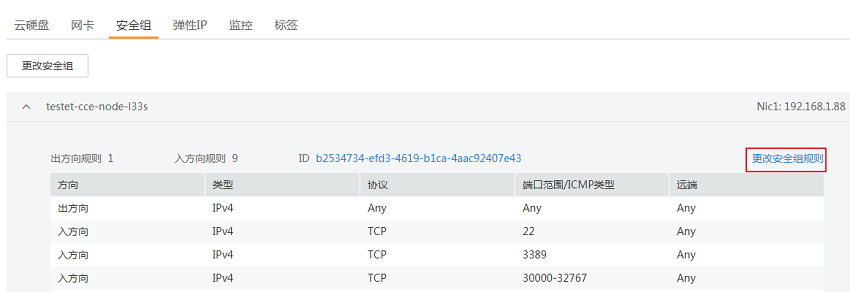

确认安全组开放
步骤6：单击“远程登录”，弹出登录页面，输入用户密码登录。
步骤7：使用curl命令访问应用验证应用是否可以正常访问。
节点私有IP类型的访问方式在集群内也会分配一个集群虚拟IP，即可以在集群内部通过集群虚拟IP的验证方式验证。其中，集群虚拟IP访问端口默认与容器端口一致，例如此示例的访问端口为80端口。
curl 192.168.0.160:30358
其中“192.168.0.160:30358”为步骤3中获取到的访问地址。
回显如下表示访问成功。
<html>
<head>
<title>Welcome to nginx!</title>
<style>
body {
width: 35em;
margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif;
}
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="/">nginx.org</a>.<br/>
Commercial support is available at
<a href="/">nginx.com</a>.</p>
<p><em>Thank you for using nginx.</em></p>
</body>
</html>
应用创建完成后设置
步骤1：登录CCE控制台，选择左侧导航栏的“资源管理 > 网络管理”，在Service页签下，单击“添加Service”。选择类型为“VPC内网访问”。
步骤2：设置集群内访问参数。
服务名称：自定义服务名称，可与应用名称保持一致。
集群名称：服务所在集群。
命名空间：服务所在命名空间。
关联应用：选择需要添加Service的应用。
访问类型：
− 节点IP：表示通过“集群节点IP”来访问集群内的节点。
− VPC内网负载均衡：表示选择通过“弹性负载均衡”来访问集群内的节点。
端口配置：
− 协议：请根据业务的协议类型选择。
− 容器端口：容器镜像中应用程序实际监听的端口，需用户确定。nginx程序实际监听的端口为80。
− 访问端口：
集群节点IP访问：容器端口映射到节点私有IP上的端口，用私有IP访问应用时使用，端口范围为30000-32767，建议选择“自动生成”。
□ 自动生成：系统会自动分配端口号。
□ 指定端口：指定固定的节点端口，默认取值范围为30000-32767。若指定端口时，请确保同个集群内的端口唯一性。
通过私网弹性负载均衡ELB访问：容器端口映射到负载均衡实例上的端口，用私网负载均衡IP访问应用时使用，端口范围为1-65535。
步骤3：单击“创建”。应用已添加“VPC内网访问”的服务。验证操作与步骤4-步骤7相同。
kubectl命令行创建
本节以nginx应用为例，说明kubectl命令实现VPC内访问的方法。
前提条件
配置kubectl命令，使弹性云主机连接集群。
操作步骤
步骤1：登录已配置好kubectl命令的弹性云主机。
步骤2：创建并编辑nginx-deployment.yaml以及nginx-nodeport-svc.yaml文件。
其中，nginx-deployment.yaml和nginx-nodeport-svc.yaml为自定义名称，您可以随意命名。
vi nginx-deployment.yaml
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
name: nginx
spec:
replicas: 1
selector:
matchLabels:
app: nginx
strategy:
type: RollingUpdate
template:
metadata:
labels:
app: nginx
spec:
containers:
- image: nginx
imagePullPolicy: Always
name: nginx
imagePullSecrets:
- name: default-secret
vi nginx-nodeport-svc.yaml
apiVersion: v1
kind: Service
metadata:
labels:
app: nginx
name: nginx-nodeport
spec:
ports:
- name: service
# nodePort: 30000 #对应界面上的访问端口，不填写表示自动生成
port: 80 #集群虚拟IP的访问端口
protocol: TCP
targetPort: 80 #对应界面上的容器端口
selector:
app: nginx
type: NodePort #对应界面上的访问类型，NodePort表示“节点私有IP”
步骤3：创建应用。
kubectl create -f nginx-deployment.yaml
回显如下，表示应用已开始创建。
deployment "nginx" created
kubectl get po
回显如下，应用状态为Running，表示应用已处于运行状态。
NAME READY STATUS RESTARTS AGE
etcd-0 0/1 ImagePullBackOff 0 48m
icagent-m9dkt 0/0 Running 0 3d
nginx-2601814895-qhxqv 1/1 Running 0 9s
步骤4：创建服务。
kubectl create -f nginx-nodeport-svc.yaml
回显如下，表示服务开始创建。
service "nginx-nodeport" created
kubectl get svc
回显如下，表示服务已创建完成。
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
etcd-svc ClusterIP None <none> 3120/TCP 49m
kubernetes ClusterIP 10.247.0.1 <none> 443/TCP 3d
nginx-nodeport NodePort 10.247.4.225 <none> 80:30000/TCP 7s
步骤5：采用curl命令访问应用验证应用是否可以正常访问。
curl 192.168.2.240:30000
其中192.168.2.240为集群中任意一个节点的IP地址，30000为节点开放的端口号。
回显如下，表示可正常访问。
<html>
<head>
<title>Welcome to nginx!</title>
<style>
body {
width: 35em;
margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif;
}
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="/">nginx.org</a>.<br/>
Commercial support is available at
<a href="/">nginx.com</a>.</p>
<p><em>Thank you for using nginx.</em></p>
</body>
</html>
