网络配置

配置防火墙的IP地址及路由，确认防火墙的网络连通。

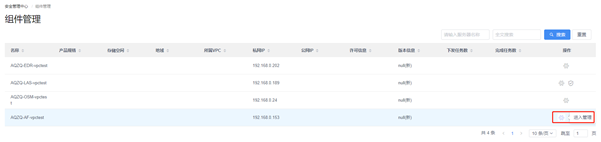

从组件列表登录云防火墙web管理界面（参考访问安全组件部分），在【安全专区】页面中『组件管理』登录云防火墙管理。

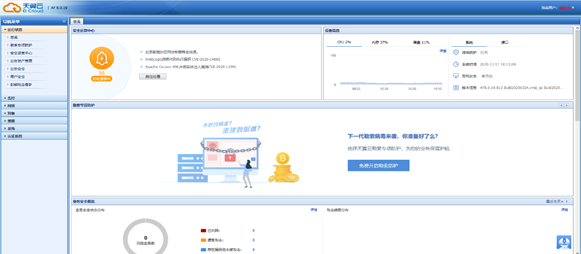

云防火墙管理页面如下图所示：

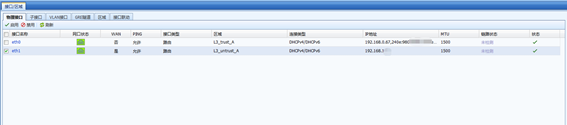

点击『网络』→『接口/区域』→『物理接口』，列出网卡。

eth0作为网络边界外网口，需进行以下配置：

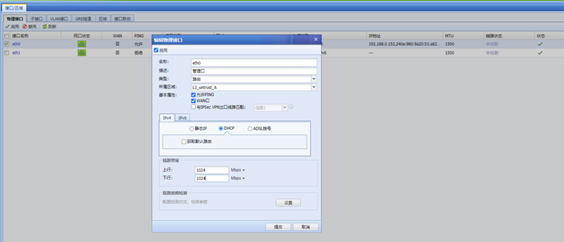

点击“eth0”网卡，打开接口配置窗口，并根据弹性IP数量进行配置：

[区域]：选择“L3_untrust_A”，设置网卡所在区域；

[基本属性]：勾选“允许PING”“WAN口”；

[线路带宽]:“上行\下行”设置1024Mbps。

[IPv4]:默认选择“DHCP”，保持默认选择，无需更改。；

[区域]：选择“L3_untrust_A”，设置网卡所在区域；

[基本属性]：勾选“允许PING”“WAN口”；

[线路带宽]:“上行\下行”设置1024Mbps。

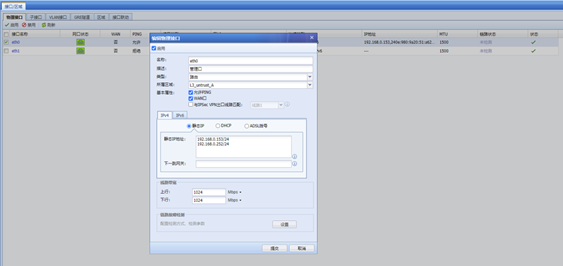

[IPv4]:　勾选“静态IP”，在IP地址栏填写防火墙的私有IP及其绑定的虚拟IP，虚拟IP与弹性IP一一对应（虚拟IP的申请及绑定通过天翼云控制台操作）；

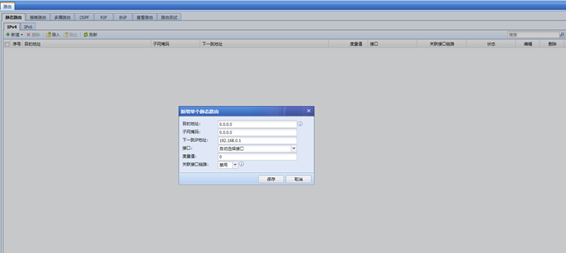

为防火墙设置默认路由，在『网络』→『路由』→『静态路由』→『IPV4』下新增单个静态路由，如下图：

[目的地址]：0.0.0.0

[子网掩码]：0.0.0.0

[下一跳IP地址]：设置为eth0的网关（参考3.4.1已记录的子网网关）；

防火墙的网络设置完成，可尝试从其他云主机测试互通。
