使用场景
快速生成回放文件
直播回放可以将优质资源的价值进行放大，降低优质资源的成本，从而提升收益，通过全景录制功能可以在用户的视角将上课的内容实时录制下来，课程结束之后可以根据 Serverless 庞大的算力池快速转码，形成录制文件，实时生成回放。
精彩瞬间
家长很少有时间全程观看孩子的上课视频，通过精彩瞬间可以将孩子上课过程精彩表现呈现给家长，提升家长对课程的认知度和认可感，针对上课过程中录制的文件，可以使用 H5 平台将上课的精彩内容截取下来，然后采取全景录制生成 mp4 文件，通过 CDN 快速分发，形成孩子上课过程的精彩集锦。
文件合成
常规的文件合成需要转码，对于算力的消耗较大，将视频、声音、图片等，在一个前端页面进行合成，进行布局调整，采取全景录制进行录制，多路解码，一路编码，快速生成视频文件，最大程度使用算力资源。

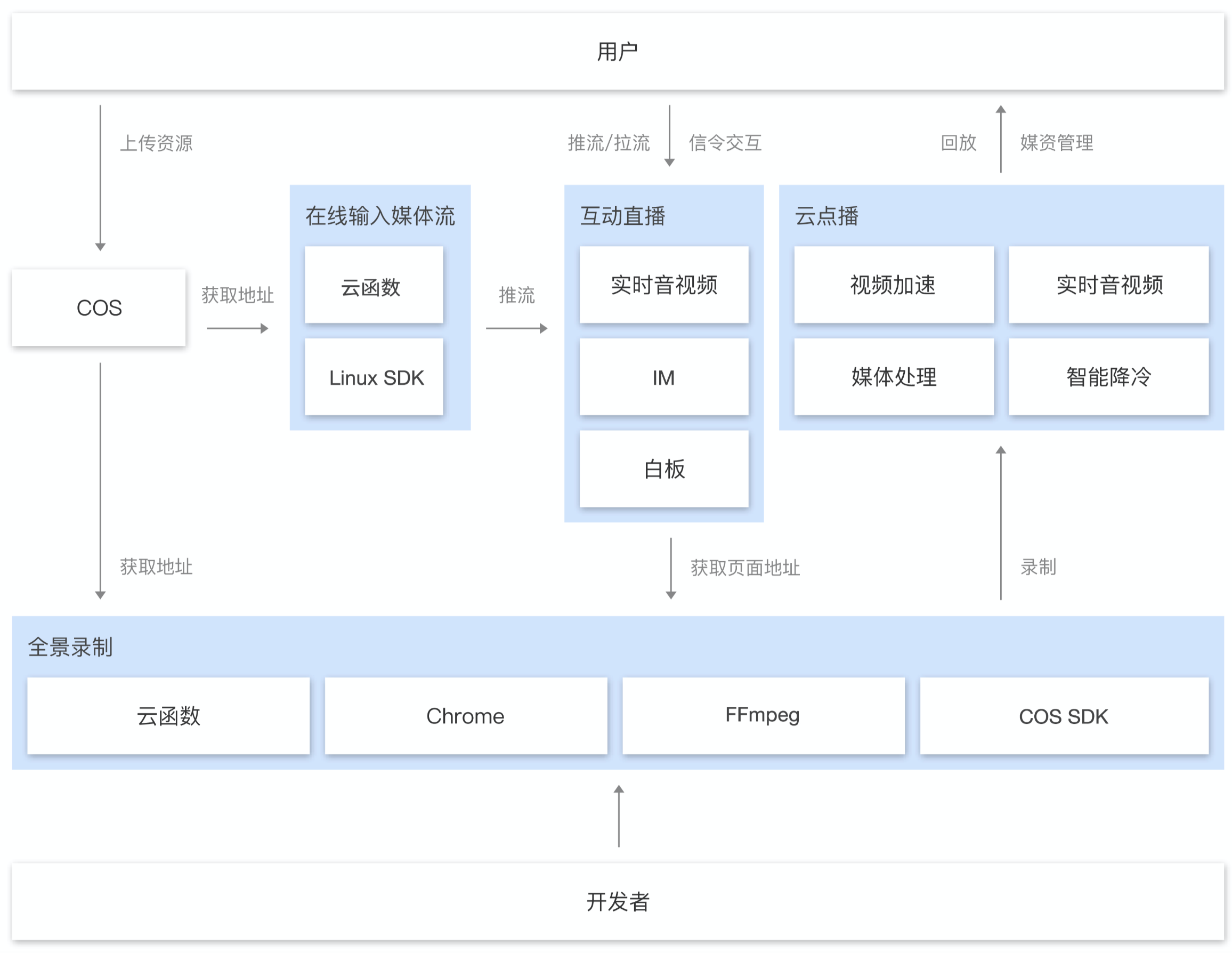

架构原理
腾讯云自研的全景录制，主打所见即所得的录制理念，只需要用户提供一个可供访问的公网链接，采取 Chrome 进行页面渲染录制，ffmpeg 转码，同时直接上传到 COS，实时生成录制文件。结合直播、点播、 TRTC 等腾讯云产品，提供教育，游戏，互娱等一站式数据解决方案。
应用优势
更低成本 通过 Chrome 完成多路解码，一路解码，算力消耗降低，与传统录制方案相比，成本可以降低60%以上。
高度还原 客户端上课过程中所有的特效等外部信息都可以捕捉到，达到100%实现课堂实际效果。
自由切换 录制过程中可以灵活调整浏览器布局，灵活操作和切换老师，学生等视角。
超高并发 云函数计算实例支持快速启动，高并发承载能力稳定，轻松面对突发的业务峰值。
即刻出片 用户直播结束之后可以直接拿到回放，不需要进行复杂的合成工作，省时高效。
应用资源
全景录制应用部署后，将为您创建以下资源：
云函数 ： 获取外部链接数据，通过全景录制实时进行录制。
CLS 日志 ：处理过程的日志会存储在日志服务 CLS 中，可能会产生一定计费，详情可参见 CLS 计费规则。
API 网关 ：通过 API 网关触发器进行事件触发。
前提条件
1. 配置部署账号权限。参考 账号和权限配置。
2. 配置 运行角色 权限。
3. 全景录制需要和其他服务关联使用，需要添加以下策略：QcloudRedisFullAccess、QcloudVPCFullAccess、QcloudCFSFullAcces、QcloudSCFFullAccess、QcloudCOSFullAccess、QcloudAccessForScfRole 权限。详情请参见 策略绑定。
操作步骤
创建依赖资源
函数创建的过程中，需要依赖以下相关组件，请提前创建。具体创建流程可参考 VPC 创建、CFS 创建、COS 创建、Redis 创建。
创建全景录制应用
1. 登录 Serverless 控制台，选择左侧导航栏中的 Serverless 应用。
2. 在 “Serverless 应用” 页面，单击新建应用。
3. 在新建应用页面，根据页面相关信息提示进行配置。
创建方式：选择应用市场。

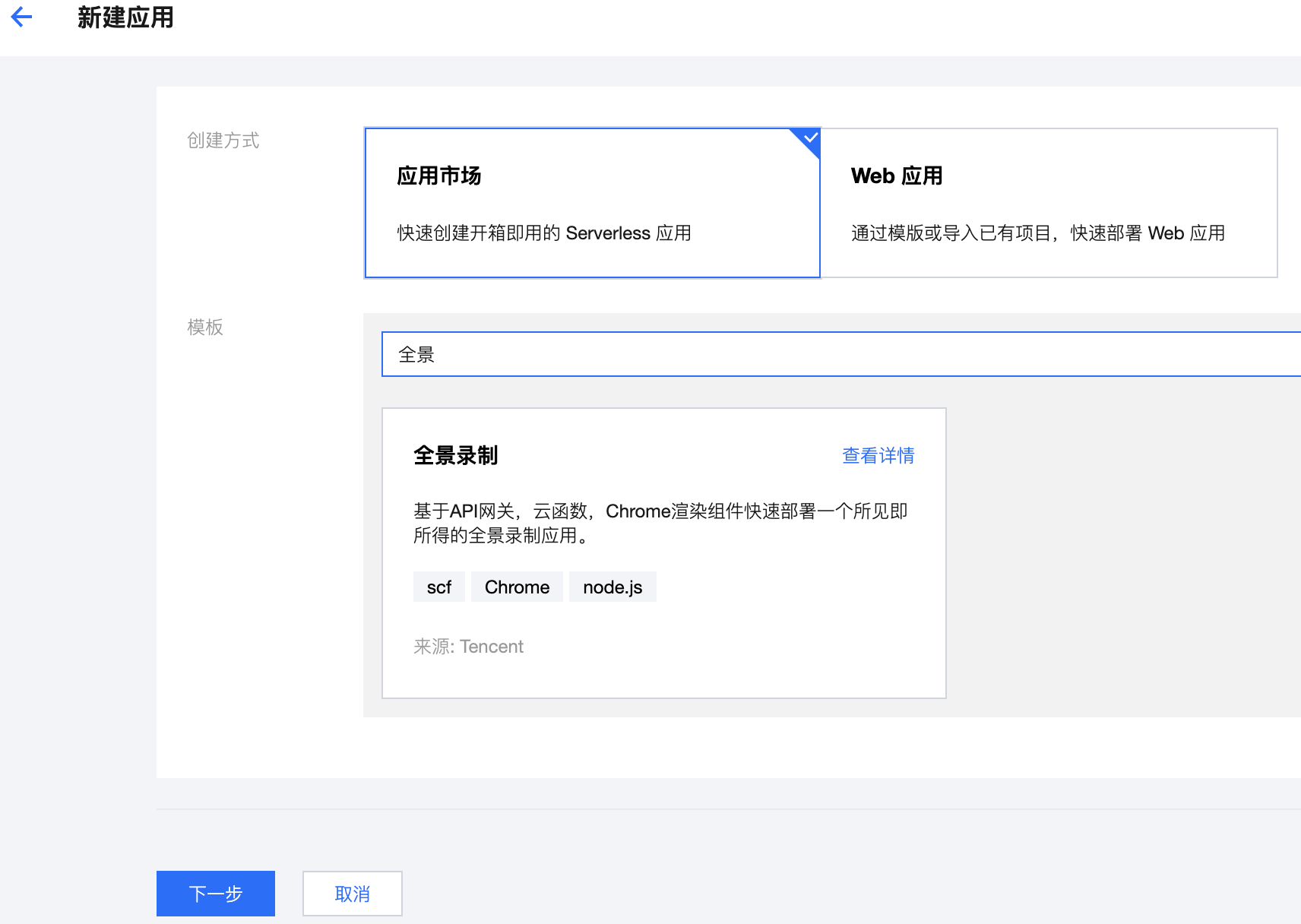

模糊搜索：输入“全景”进行搜索，选择全景录制。如下图所示：
单击模板中的查看详情，即可在弹出的窗口中查看相关信息。
4. 单击下一步，根据页面相关信息提示进行配置。如下图所示：
应用名：例如，“record-app”。
地域：例如，“上海”。
中间结果存储：录制过程临时文件存放位置，可以根据自己需求选择 COS 或者 CFS。
目标存储：录制结果的最终存放位置，可以根据需要选择 VOD 或者 COS。
文件系统：按需选择即可。
redis：按需选择即可。
5. 单击完成即可完成应用创建、函数创建以及 API 网关触发器创建。

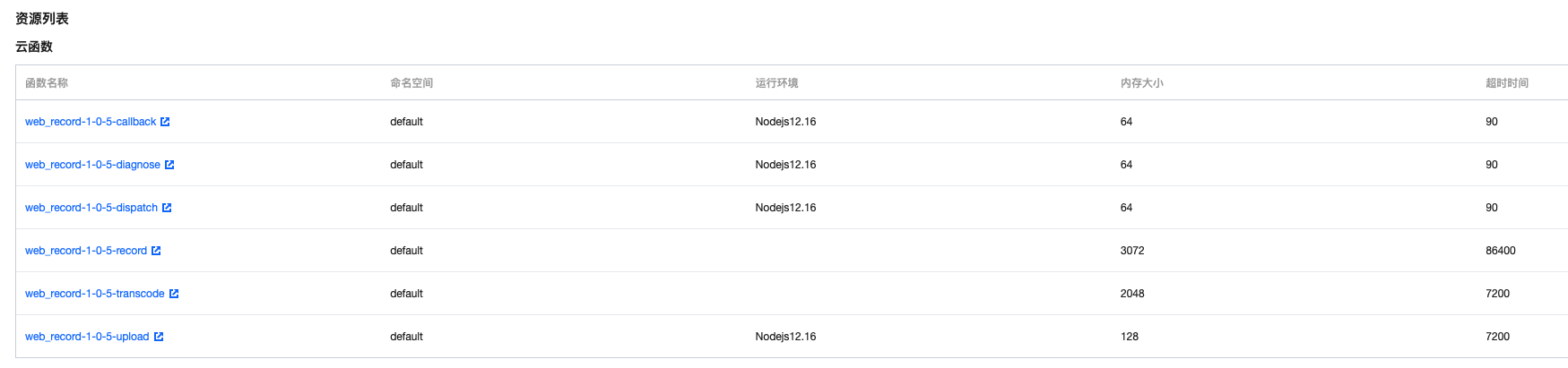

如需根据业务场景修改函数配置，可通过 Serverless 应用 > 资源列表 > 函数详情 进行修改。如下图所示：
说明
录制应用如需要依赖云函数长时运行能力，可参见 异步执行。
为避免请求超时，API 网关触发器的后端超时建议设置较大数值。或采取预置，具体请参考 预置说明。
接口使用说明
使用前提
准备一个可以通过 URL 访问的 WEB 页面作为录制内容来源，此页面需兼容 Chrome。
用于录制的页面需要自行处理可能存在的登录态或者鉴权。
用于录制的页面如果需要播放多媒体，需要自行处理多媒体的播放、跳转、停止等操作。
用于录制的页面需要在指定的宽高内完整的显示所有内容，不能有滚动条，因为 WEB 全景录制只能录制浏览器窗口的可见区域，超出可见区的内容不会被录制下来。
接口请求路径
1. 登录 Serverless 控制台，选择左侧导航栏中的 Serverless 应用。
2. 在 Serverless 应用列表页，单击应用名称。

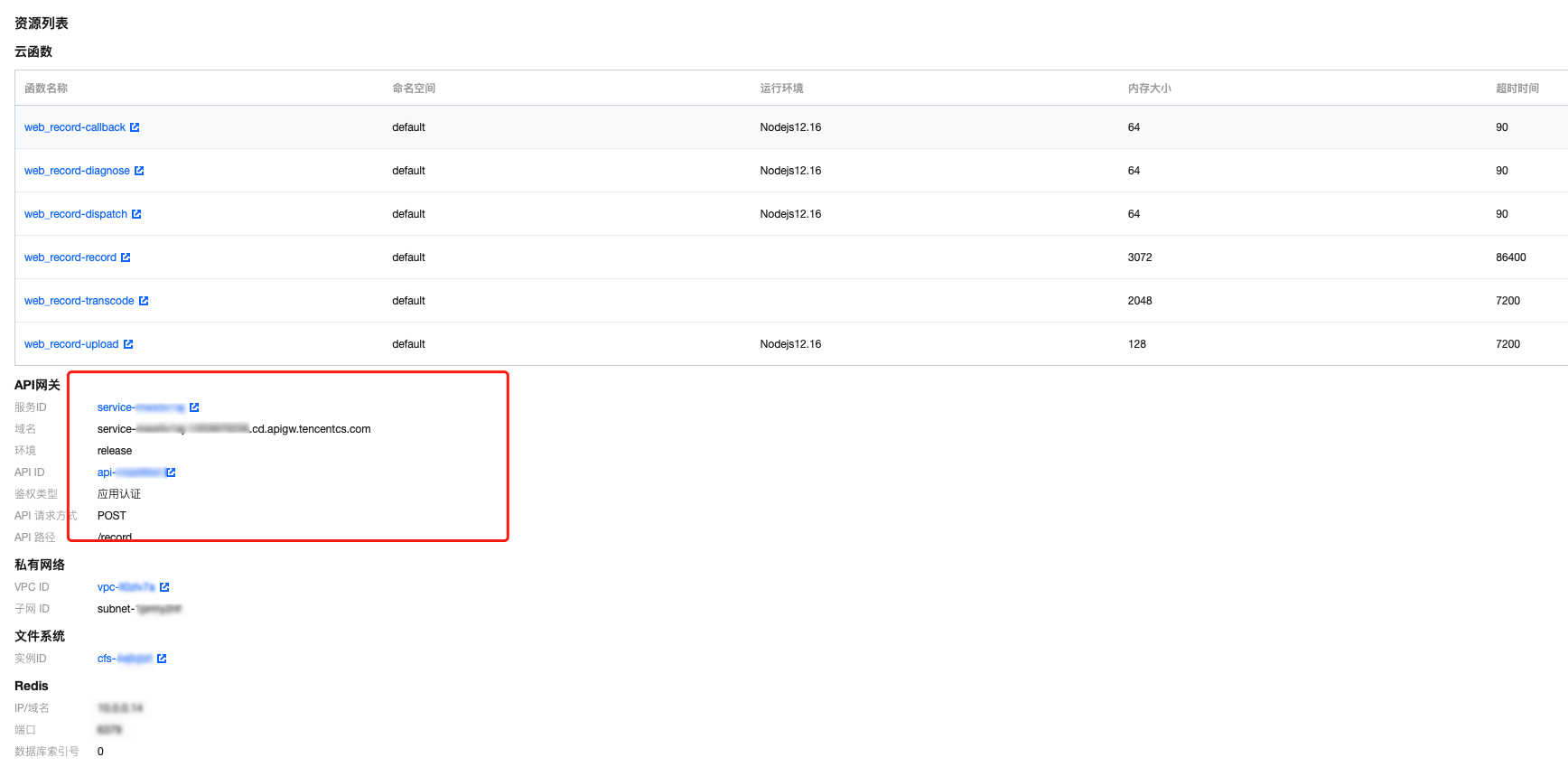

3. 在应用详情页，获取触发器访问入口。如下图所示：
POST
Content-Type: application/json
全景录制服务接口由云函数实现，采用了 API 网关触发器方式对外提供服务，鉴权采用应用认证方式（ApiAppKey 和 ApiAppSecret），详情可参见 应用鉴权。
开始录制接口
通过此接口可以发起全景录制，在接口参数中指定录制 URL，录制分辨率，录制结果回调地址等参数。
|
参数
|
类型
|
必填
|
说明
|
|
Action
|
string
|
是
|
请求操作类型，开始录制为 Start
|
|
Data
|
object
|
是
|
请求协议参数
|
|
RecordURL
|
string
|
是
|
需要录制的 WEB 页面访问 URL，需要 Chrome 浏览器能够访问。
|
|
ManualStart
|
bool
|
是
|
创建的录制任务是否需要等待页面主动调用 window.startRecord 方法触发开始录制，默认为 false，录制任务会自动开始录制，当值被设置为 true 时，录制函数加载页面后，不会自动开始录制，而是等待页面主动调用 window.startRecord 方法才会触发开始录制
|
|
Width
|
number
|
否
|
录制画面宽度，默认为1280，合法取值范围 [0, 2560]
|
|
Height
|
number
|
否
|
录制画面高度，默认为720，合法取值范围 [0, 2560]
|
|
CallbackURL
|
string
|
否
|
录制结果通知回调地址
|
|
MaxDurationLimit
|
int
|
否
|
录制最大时长限制， 单位s，合法取值范围 [0, 36000]，默认21600s（6小时），超过6小时需要配置永久密钥
|
|
StorageType
|
string
|
否
|
录制过程中中间态 webm 文件的存储位置，可选参数为cos ，不填写默认为cfs。（如果环境变量配置了COS_BUCKET_RAW这个参数，会写在这个桶里面，不配置会写在目标存储桶的 raw 路径下）
|
|
Output
|
object
|
否
|
请求协议参数
|
|
Cos
|
object
|
否
|
请求协议参数
|
|
Domain
|
string
|
否
|
录制文件回放域名，不设置为默认源站域名
|
|
Bucket
|
string
|
否
|
录制文件存放空间，不设置默认为创建函数时设置的存储空间
|
|
Region
|
string
|
否
|
录制文件存放区域，默认为存储空间所在区域
|
|
TargetDir
|
string
|
否
|
录制文件存放路径，不设置默认为 Taskid
|
|
TargetName
|
string
|
否
|
录制文件名称，不设置为结束时间戳
|
|
Vod
|
object
|
否
|
VOD配置参数
|
|
MediaInfo
|
object
|
否
|
VOD配置媒体信息
|
|
MediaName
|
string
|
否
|
媒体名称
|
|
ExpireTime
|
Timestamp ISO8601
|
否
|
媒体文件过期时间，格式按照 ISO 8601 标准表示，详见 ISO 日期格式
|
|
StorageRegion
|
string
|
否
|
指定上传园区，仅适用于对上传地域有特殊需求的用户
|
|
ClassId
|
Integer
|
否
|
分类 ID，用于对媒体进行分类管理，可通过 创建分类 接口，创建分类，获得分类 ID
|
|
SourceContext
|
string
|
否
|
来源上下文，用于透传用户请求信息，VOD的上传完成回调 将返回该字段值，最长 250 个字符
|
|
ProcedureInfo
|
object
|
否
|
任务流信息
|
|
Procedure
|
string
|
否
|
媒体后续任务处理操作，即完成媒体上传后，可自动发起任务流操作。参数值为任务流模板名，云点播支持 创建模板 并为模板命名。
|
|
SessionContext
|
string
|
否
|
会话上下文，用于透传用户请求信息，当指定 Procedure 参数后，任务流状态变更回调 将返回该字段值，最长 1000 个字符。
|
|
SubAppId
|
string
|
否
|
点播 子应用 ID。如果要访问子应用中的资源，则将该字段填写为子应用 ID；否则无需填写该字段
|
|
Video
|
object
|
否
|
请求协议参数
|
|
Muxer
|
string
|
否
|
录制文件格式，可选 hls、mp4，不写默认为 mp4
|
|
EncryptKey
|
string
|
否
|
hls加密公钥，不设置默认不加密
|
|
AuthUrl
|
string
|
否
|
解密私钥地址，设置公钥的情况下必填参数
|
{"Action": "Start","Data": {"RecordURL": "https://web-record-12596******.cos.ap-chengdu.myqcloud.com/test/ponyo.mp4","Width": 1280,"Height": 720,"CallbackURL": "http://xxx/webrecord/callback","MaxDurationLimit": 21600,"Output":{"Cos":{"Domain":"abc.xxx.com","Bucket":"webrecord-xxx","Region":"ap-shanghai","TargetDir":"11234/","TargetName":"record-file-name.mp4"},"Vod": {"MediaInfo": {"MediaName": "test","ExpireTime": "2023-10-01T10:00:00Z","StorageRegion": "ap-shanghai","ClassId": 1},"ProcedureInfo": {"Procedure": "","SessionContext": ""},"SubAppId": 1500007120},"Video": {"Muxer": "hls","EncryptKey": "21834cca41778803e1afba3f41******","AuthUrl": "https://hls-web-record-125******.cos.ap-shanghai.myqcloud.com/m3u8-encrypt/enc.key"}}}}
|
参数
|
类型
|
必填
|
说明
|
|
ErrorCode
|
string
|
否
|
错误类型，只有请求出错的时候才会返回此字段
|
|
ErrorMessage
|
string
|
否
|
错误说明，只有请求出错的时候才会返回此字段
|
|
TaskID
|
string
|
否
|
录制任务 ID，只有开始录制成功的时候才会返回此字段
|
|
RequestID
|
string
|
否
|
请求 ID
|
// 成功返回{"TaskID": "d1806f20-25b8-4c30-8176-c0832b******","RequestID": "95941e2c85898384a95b81c2a5******"}// 失败返回{"ErrorCode": "InvalidParam","ErrorMessage": "RecordURL missing","RequestID": "95941e2c85898384a95b81c2a5******"}
暂停录制接口
使用暂停录制接口可以将已经开始录制的任务暂时停止录制。
|
参数
|
类型
|
必填
|
说明
|
|
Action
|
string
|
是
|
请求操作类型，暂停录制为 Pause
|
|
Data
|
object
|
是
|
请求协议参数
|
|
Data.TaskID
|
string
|
是
|
需要暂停录制的录制任务 ID，录制任务 ID 可以在开始录制的接口返回参数中获取到
|
{"Action": "Pause","Data": {"TaskID": "0f7d9522-a1a3-4517-b5ad-7a6eca******"}}
|
参数
|
类型
|
必填
|
说明
|
|
ErrorCode
|
string
|
否
|
错误类型，只有请求出错的时候才会返回此字段
|
|
ErrorMessage
|
string
|
否
|
错误说明，只有请求出错的时候才会返回此字段
|
|
TaskID
|
string
|
否
|
录制任务 ID，只有开始录制成功的时候才会返回此字段
|
|
RequestID
|
string
|
否
|
请求 ID
|
// 成功返回{"TaskID": "d1806f20-25b8-4c30-8176-c0832b******","RequestID": "95941e2c85898384a95b81c2a5******"}// 失败返回{"ErrorCode": "InvalidParam","ErrorMessage": "TaskID missing","RequestID": "95941e2c85898384a95b81c2a5******"}
恢复录制接口
使用恢复录制接口可以将已暂停的录制任务重新开始录制。重新开始录制的视频内容将直接追加在暂停之前的内容后面，不会产生视频分段。
|
参数
|
类型
|
必填
|
说明
|
|
Action
|
string
|
是
|
请求操作类型，恢复暂停录制为 Resume
|
|
Data
|
object
|
是
|
请求协议参数
|
|
Data.TaskID
|
string
|
是
|
需要恢复录制的录制任务 ID，录制任务 ID 可以在开始录制的接口返回参数中获取到
|
{"Action": "Resume","Data": {"TaskID": "0f7d9522-a1a3-4517-b5ad-7a6eca******"}}
|
参数
|
类型
|
必填
|
说明
|
|
ErrorCode
|
string
|
否
|
错误类型，只有请求出错的时候才会返回此字段
|
|
ErrorMessage
|
string
|
否
|
错误说明，只有请求出错的时候才会返回此字段
|
|
TaskID
|
string
|
否
|
录制任务 ID，只有开始录制成功的时候才会返回此字段
|
|
RequestID
|
string
|
否
|
请求 ID
|
// 成功返回{"TaskID": "d1806f20-25b8-4c30-8176-c0832b******","RequestID": "95941e2c85898384a95b81c2a5******"}// 失败返回{"ErrorCode": "InvalidParam","ErrorMessage": "TaskID missing","RequestID": "95941e2c85898384a95b81c2a5******"}
刷新录制页面
使用刷新录制接口发起刷新录制页面请求。
|
参数
|
类型
|
必填
|
说明
|
|
Action
|
string
|
是
|
请求操作类型，刷新录制为 Refresh
|
|
Data
|
object
|
是
|
请求协议参数
|
|
Data.TaskID
|
string
|
是
|
需要刷新的录制任务 ID，录制任务 ID 可以在开始录制的接口返回参数中获取到
|
{"Action": "Refresh","Data": {"TaskID": "0f7d9522-a1a3-4517-b5ad-7a6eca******"}}
|
参数
|
类型
|
必填
|
说明
|
|
ErrorCode
|
string
|
否
|
错误类型，只有请求出错的时候才会返回此字段
|
|
ErrorMessage
|
string
|
否
|
错误说明，只有请求出错的时候才会返回此字段
|
|
TaskID
|
string
|
否
|
录制任务 ID，只有开始录制成功的时候才会返回此字段
|
|
RequestID
|
string
|
否
|
请求 ID
|
// 成功返回{"TaskID": "d1806f20-25b8-4c30-8176-c0832b******","RequestID": "95941e2c85898384a95b81c2a5******"}// 失败返回{"ErrorCode": "InvalidParam","ErrorMessage": "TaskID missing","RequestID": "95941e2c85898384a95b81c2a5******"}
停止录制接口
使用停止录制接口发起结束录制请求。
|
参数
|
类型
|
必填
|
说明
|
|
Action
|
string
|
是
|
请求操作类型，结束录制为 Stop
|
|
Data
|
object
|
是
|
请求协议参数
|
|
Data.TaskID
|
string
|
是
|
需要取消的录制任务 ID，录制任务 ID 可以在开始录制的接口返回参数中获取到
|
{"Action": "Stop","Data": {"TaskID": "0f7d9522-a1a3-4517-b5ad-7a6eca******"}}
|
参数
|
类型
|
必填
|
说明
|
|
ErrorCode
|
string
|
否
|
错误类型，只有请求出错的时候才会返回此字段
|
|
ErrorMessage
|
string
|
否
|
错误说明，只有请求出错的时候才会返回此字段
|
|
TaskID
|
string
|
否
|
录制任务 ID，只有开始录制成功的时候才会返回此字段
|
|
RequestID
|
string
|
否
|
请求 ID
|
// 成功返回{"TaskID": "d1806f20-25b8-4c30-8176-c0832b******","RequestID": "95941e2c85898384a95b81c2a5******"}// 失败返回{"ErrorCode": "InvalidParam","ErrorMessage": "TaskID missing","RequestID": "95941e2c85898384a95b81c2a5******"}
查询录制任务信息接口
使用查询任务信息接口发起查询录制任务信息请求。
|
参数
|
类型
|
必填
|
说明
|
|
Action
|
string
|
是
|
请求操作类型，查询录制任务信息为 Describe
|
|
Data
|
object
|
是
|
请求协议参数
|
|
Data.TaskID
|
string
|
是
|
需要查询的录制任务 ID，录制任务 ID 可以在开始录制的接口返回参数中获取到
|
