简介

组件介绍

TCR Addon 是容器镜像服务 TCR 推出的容器镜像内网免密拉取的官方插件。在容器服务 TKE 集群中安装该插件后，集群节点可通过内网拉取企业版实例内容器镜像，且无需在集群资源 YAML 中显式配置 ImagePullSecret。可提高 TKE 集群内镜像拉取速度，简化镜像配置流程。

说明

TKE 集群需为 v1.10.x 及以上版本。建议在v1.12.x 及以上版本中使用本插件。

Kubernetes 的 controller manager 组件的启动参数需要包含 authentication-kubeconfig 和 authorization-kubeconfig（TKE v.12.x 默认启用）。

部署在集群内的 Kubernetes 对象

名称	类型	资源量	Namespace
tcr-assistant-system	Namespace	1	-
tcr-assistant-manager-role	ClusterRole	1	-
tcr-assistant-manager-rolebinding	ClusterRoleBinding	1	-
tcr-assistant-leader-election-role	Role	1	tcr-assistant-system
tcr-assistant-leader-election-rolebinding	RoleBinding	1	tcr-assistant-system
tcr-assistant-webhook-server-cert	Secret	1	tcr-assistant-system
tcr-assistant-webhook-service	Service	1	tcr-assistant-system
tcr-assistant-validating-webhook-configuration	ValidatingWebhookConfiguration	1	tcr-assistant-system
imagepullsecrets.tcr.tencentcloudcr.com	CustomResourceDefinition	1	tcr-assistant-system
tcr.ips*	ImagePullSecret CRD	(2-3)	tcr-assistant-system
tcr.ips*	Secret	(2-3)*{Namespace No.}	tcr-assistant-system
tcr-assistant-controller-manager	Deployment	1	tcr-assistant-system
updater-config	ConfigMap	1	tcr-assistant-system
hosts-updater	DaemonSet	{Node No.}	tcr-assistant-system

组件资源用量

组件	资源用量	实例数量
tcr-assistant-controller-manager	CPU：100m memory：30Mi	1
hosts-updater	CPU：100m memory：100Mi	工作节点数

使用场景

免密拉取镜像

Kubernetes 集群拉取私有镜像需要创建访问凭证 Secret 资源，并配置资源 YAML 中的 ImagePullSecret 属性，显式指定已创建的 Secret。整体配置流程较为繁琐，且会因未配置 ImagePullSecret 或指定错误 Secret 而造成镜像拉取失败。为解决以上问题，可在集群中安装 TCR 插件，插件将自动获取指定的 TCR 企业版实例的访问凭证，并下发至 TKE 集群指定命名空间内。在使用 YAML 创建或更新资源时，无需配置 ImagePullSecret，集群会将自动使用已下发的访问凭证拉取 TCR 企业版内镜像。

内网拉取镜像

组件将自动创建 DaemonSet 工作负载 host-updater，用于更新集群节点的Host配置，解析当前关联实例域名至已建立的内网访问链路专用内网 IP 上。请注意，本配置仅用于测试场景配置，建议直接使用 TCR 提供的内网链路自动解析功能，或直接使用 PrivateDNS 产品进行私有域解析配置，也可使用自建 DNS 服务自行管理解析。

限制条件

针对免密拉取镜像使用场景：

用户需要具有指定的 TCR 企业版实例的获取访问凭证的权限，即 CreateInstanceToken 接口调用权限。建议具有 TCR 管理员权限的用户进行此插件的配置。

安装插件并生效后，请避免在资源 YAML 中重复指定 ImagePullSecret，从而造成节点使用错误的镜像拉取访问凭证，引起拉取失败。

使用方法

1. 选择关联实例：选择当前登录账户下已有的 TCR 企业版实例，并确认当前登录用户具有创建实例长期访问凭证的权限。如果需要新建企业版实例，请在当前集群所在地域内新建。

2. 配置免密拉取（默认启用）：可选自动下发当前操作用户的访问凭证，或指定用户名及密码，可选配置免密拉取生效的命名空间及 ServiceAccount。建议均使用默认配置，避免新建命名空间后无法使用该功能。

3. 配置内网解析（高级功能）：确认集群与关联 TCR 实例已建立内网访问链路，并启用内网解析功能。请注意，本配置仅用于测试场景配置，建议直接使用TCR提供的内网链路自动解析功能，或直接使用 PrivateDNS 产品进行私有域解析配置，也可使用自建DNS服务自行管理解析。

4. 创建插件完成后，如需修改插件相关配置，请删除插件并重新配置及安装。

注意

删除插件将不会同时删除自动创建的专属访问凭证，可前往容器镜像服务控制台手动禁用或删除。

原理说明

概述

TCR Assistant 用于帮助用户自动部署 k8s imagePullSecret 到任意 Namespace，并关联到该空间下的 ServiceAccount。在用户创建的工作负载当中没有明确指定imagePullSecret 和 serviceAccount 的情况下，k8s 会尝试从当前命名空间下名为 default 的 ServiceAccount 资源中查找、匹配合适的 imagePullSecret。

术语表

Name	别名	描述
ImagePullSecret	ips, ipss	TCR Assistant 定义的 CRD。用于存储镜像仓库用户名与密钥，分发目标 Namespace 和目标 ServiceAccount。

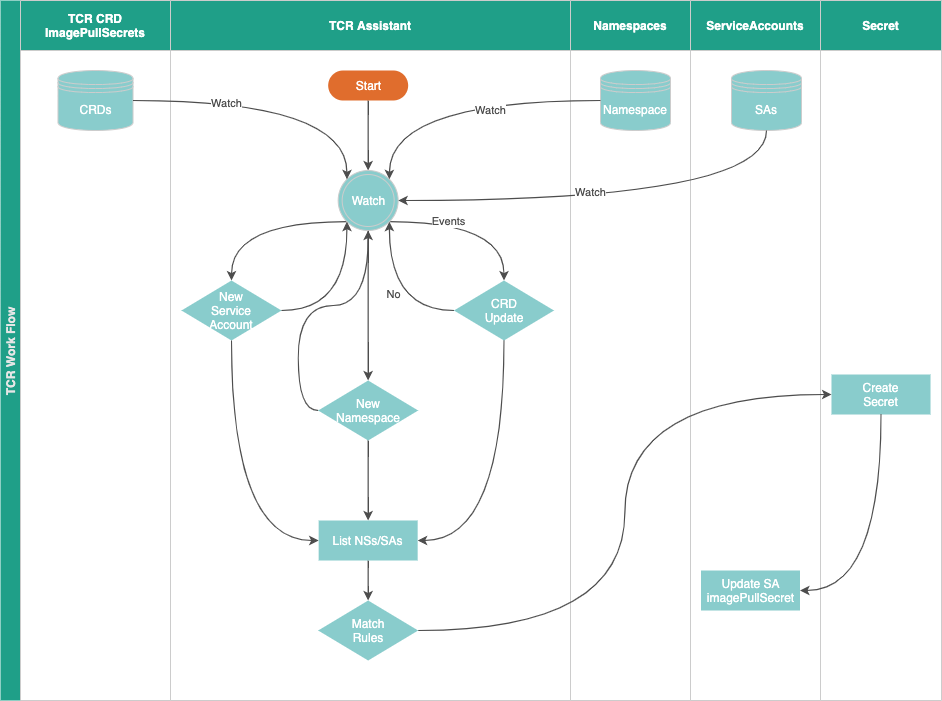

实现原理

TCR Assistant 是一个典型的 k8s Operator。在部署 TCR Assistant 时，我们会在目标 k8s 集群当中创建 CRD 对象：imagepullsecrets.tcr.tencentcloudcr.com。该 CRD 的 kind 为 ImagePullSecret，版本是 tcr.tencentcloudcr.com/v1，缩写为 ips 或者 ipss。

TCR Assistant 通过持续观察（watch） k8s 集群的 Namespace 和 ServiceAccount 资源，并在这些资源发生变更的时候，检查资源变化是否匹配 ImagePullSecret 中设定的规则来自动的为用户部署拉取私有镜像仓库所需要的 Secret 资源。程序通常部署在 k8s 集群内，使用 in cluster 模式访问 k8s master API。

创建 CRD 资源

程序部署完成后，不会在目标 K8s 集群部署任何的 TCR 镜像拉取密钥。此时，需要我们使用 kubectl 或者通过 Client Go 新建 ImagePullSecret 资源。


			# 新建 ImagePullSecret 资源

			$ kubectl create -f allinone/imagepullsecret-sample.yaml

			imagepullsecret.tcr.tencentcloudcr.com/imagepullsecret-sample created

ImagePullSecret 资源示例文件（allinone/imagepullsecret-sample.yaml）：


			apiVersion: tcr.tencentcloudcr.com/v1

			kind: ImagePullSecret

			metadata:

			 name: imagepullsecret-sample

			spec:

			 namespaces: "*"

			 serviceAccounts: "*"

			 docker:

			 username: "100012345678"

			 password: tcr.jwt.token

			 server: fanjiankong-bj.tencentcloudcr.com

ImagePullSecret spec 字段解释如下表：

字段	作用	注释
namespaces	NameSpace 匹配规则	* 或者空字符表示匹配任意；要匹配任意多个 NameSpace 则使用 , 分隔多个资源名称，注意：不支持任何表达式，需要明确填写资源名称。
serviceAccounts	serviceAccounts 匹配规则	* 或者空字符表示匹配任意；要匹配任意多个 ServiceAccount 则使用 , 分隔多个资源名称，注意：不支持任何表达式，需要明确填写资源名称。
docker.server	镜像仓库域名	仅填写仓库域名
docker.username	镜像仓库用户名	请确保用户在镜像仓库拥有足够的访问权限
docker.password	镜像仓库用户名所对应的密码	-

创建完成后，我们可以使用下列命令观察 TCR Assistant 执行结果：


			# 列出 ImagePullSecret 信息

			$ kubectl get ipss

			NAME                     NAMESPACES   SERVICE-ACCOUNTS   SECRETS-DESIRED   SECRETS-SUCCESS

			imagepullsecret-sample   *            * 10 10

			# 查看详细信息

			$  kubectl describe ipss

			Name:         imagepullsecret-sample

			Namespace:

			Labels: <none>

			Annotations: <none>

			API Version:  tcr.tencentcloudcr.com/v1

			Kind:         ImagePullSecret

			Metadata:

			 Creation Timestamp: 2021-12-01T06:47:34Z

			 Generation: 1

			 Manager:      kubectl-client-side-apply

			 Operation:    Update

			 Time: 2021-12-01T06:47:34Z

			 API Version:  tcr.tencentcloudcr.com/v1

			 Manager:         manager

			 Operation:       Update

			 Time: 2021-12-01T06:47:38Z

			 Resource Version: 30389349

			 UID: 2109f384-240b-405c-9ce8-73ce938a7c2f

			Spec:

			 Docker:

			 Password:        tcr.jwt.token

			 Server:          fanjiankong-bj.tencentcloudcr.com

			 Username: 100012345678

			 Namespaces:        *

			 Service Accounts:  *

			Status:

			 S As Desired: 47

			 S As Success: 1

			 Secret Update Successful:

			 Namespaced Name:  kube-public/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:36Z

			 Namespaced Name:  devtools/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:36Z

			 Namespaced Name:  demo/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:36Z

			 Namespaced Name:  kube-system/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:36Z

			 Namespaced Name:  tcr-assistant-system/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:36Z

			 Namespaced Name:  kube-node-lease/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:36Z

			 Namespaced Name:  cert-manager/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:36Z

			 Namespaced Name:  default/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:36Z

			 Namespaced Name:  afm/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:37Z

			 Namespaced Name:  lens-metrics/tcr.ipsimagepullsecret-sample

			 Updated At: 2021-12-01T06:47:37Z

			 Secrets Desired: 10

			 Secrets Success: 10

			 Service Accounts Modify Successful:

			 Namespaced Name:  default/default

			 Updated At: 2021-12-01T06:47:38Z

			Events: <none>

注意

如果需要更新 TCR Assistant 部署的 Secret 资源，无需删除重建 ImagePullSecret 资源，只需要编辑其中 docker.username 和 docker.password 字段即可生效。例如：


				$ kubectl edit ipss imagepullsecret-sample

Namespace 变更

TCR Assistant 在观察到有新的 k8s Namespace 资源创建后，会首先检查名称是否和 ImagePullSecret 资源中的 namespaces 字段匹配。如果资源名称不匹配跳过后续流程；资源名称匹配的情况下，会调用 k8s API 创建 Secret 资源，并添加 Secret 资源名称到 ServiceAccount 资源的 imagePullSecrets 字段当中。示例如下：


			# 查看 newns 下自动部署的 Secret

			$ kubectl get secrets -n newns

			NAME                            TYPE                                  DATA   AGE

			tcr.ipsimagepullsecret-sample   kubernetes.io/dockerconfigjson 1 7m2s

			default-token-nb5vw             kubernetes.io/service-account-token 3 7m2s

			# 查看 newns 下自动关联到 ServiceAccount 资源 default 中的 Secret

			$ kubectl get serviceaccounts default -o yaml -n newns

			apiVersion: v1

			imagePullSecrets:

			- name: tcr.ipsimagepullsecret-sample

			kind: ServiceAccount

			metadata:

			 creationTimestamp: "2021-12-01T07:09:56Z"

			 name: default

			 namespace: newns

			 resourceVersion: "30392461"

			 uid: 7bc67144-3685-4666-ba41-b1447bbbaa38

			secrets:

			- name: default-token-nb5vw

ServiceAccount 变更

TCR Assistant 在观察到有新的 k8s ServiceAccount 资源创建后，会首先检查名称是否和 ImagePullSecret 资源中的 serviceAccounts 字段匹配。如果资源名称不匹配跳过后续流程；资源名称匹配的情况下，会调用 k8s API 创建或更新 Secret 资源，并添加 Secret 资源名称到 ServiceAccount 资源的 imagePullSecrets 字段当中。示例如下：


			# 在 newns 新建 ServiceAccount 资源

			$ kubectl create sa kung -n newns

			serviceaccount/kung created

			# 查看 newns 下自动关联到新建 ServiceAccount 资源 kung 中的 Secret

			$ kubectl get serviceaccounts kung -o yaml -n newns

			apiVersion: v1

			imagePullSecrets:

			- name: tcr.ipsimagepullsecret-sample

			kind: ServiceAccount

			metadata:

			 creationTimestamp: "2021-12-01T07:19:12Z"

			 name: kung

			 namespace: newns

			 resourceVersion: "30393760"

			 uid: e236829e-d88e-4feb-9e80-5e4a40f2aea2

			secrets:

			- name: kung-token-fljt8
