VPC终端节点支持跨VPC通信。“跨VPC”可以是同一账号下的两个VPC，也可以是不同账号下的两个VPC，前提是两个VPC必须位于同一区域。通过VPC终端节点，您可以使用私有IP地址在两个VPC之间进行通信，就像两个VPC在同一个网络中一样。

配置同一账号下VPC间通信的终端节点

操作流程

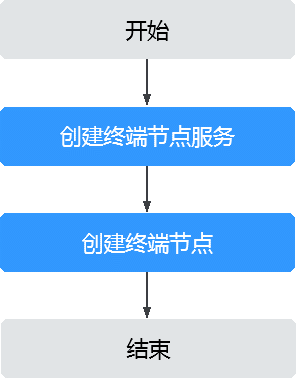

同一账号下的两个VPC间进行通信，具体操作流程如下图所示。

步骤一：创建终端节点服务

操作场景

本节以“增强型负载均衡”作为后端资源为例，指导您创建终端节点服务。

操作步骤

1.登录管理控制台。

2.在管理控制台选择区域。

3.单击“服务列表”中的“网络 > VPC终端节点”，进入“终端节点”页面。

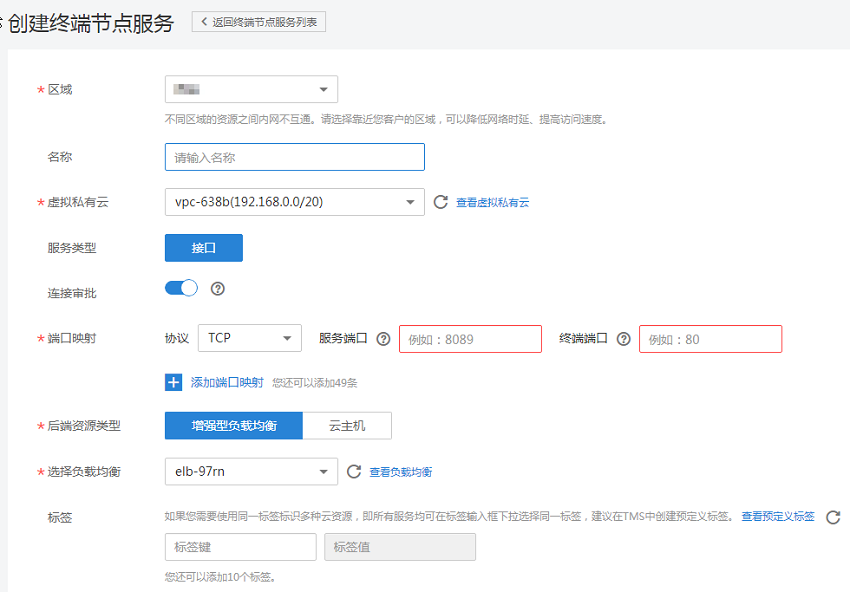

4.在左侧导航栏选择“VPC终端节点 > 终端节点服务”，单击“创建终端节点服务”。进入“创建终端节点服务”页面，如下图所示。

5.根据界面提示配置参数，参数说明如下表所示。

参数	说明
区域	终端节点服务所在区域。 不同区域的资源之间内网不互通。请选择靠近您的区域，可以降低网络时延、提高访问速度。
名称	可选参数。 终端节点服务的名称。 长度不大于16，支持大小写字母、数字、下划线、中划线。 l    如果您不填写该参数，系统生成的终端节点服务的名称为{region}.{service_id}。 l    如果您填写该参数，系统生成的终端节点服务的名称为{region}.{Name}.{service_id}。
虚拟私有云	终端节点服务所属虚拟私有云。
服务类型	终端节点服务的类型，此处仅支持设置为“接口”类型。
连接审批	连接审批控制的是终端节点与终端节点服务的连接是否需要审批，审批权由终端节点服务控制。 可选择开启或关闭连接审批。 若选择开启连接审批，则与本终端节点服务连接的终端节点需要进行审批，详细操作请查看连接审批。
端口映射	终端节点服务与终端节点建立连接关系，进行通信，协议可选择TCP或UDP。 服务端口：终端节点服务绑定了后端资源，作为提供服务的端口； 终端端口：终端节点提供给用户，作为访问终端节点服务的端口。 服务端口和终端端口取值范围1～65535，单次操作最多添加50条端口映射。
后端资源类型	实际提供服务的后端资源。 可选择“增强型负载均衡”或“云主机”。 l    增强型负载均衡：适用于高访问量业务和对可靠性和容灾性要求较高的业务。 l    云主机：作为服务器使用。 此处选择“增强型负载均衡”。 说明 l    同一个后端资源最多只支持创建5个终端节点服务。 l    安全组添加的规则是白名单。终端节点服务配置的后端资源所在安全组，需要添加源地址为198.19.128.0/20的白名单入方向规则，详细操作请参考《虚拟私有云用户指南》中的“添加安全组规则”。
选择负载均衡	“后端资源类型”选择为“增强型负载均衡”时，则会出现该参数，在下拉列表中选择需要提供服务的负载均衡，只支持增强型负载均衡。

6单击“立即创建”。

7.返回终端节点服务列表可查看创建的终端节点服务。

步骤二：创建终端节点

操作场景

本节指导您创建连接终端节点服务的终端节点。

操作步骤

1.在左侧导航栏选择“VPC终端节点 > 终端节点”。

2.在“终端节点”页面，单击“创建终端节点”，进入“创建终端节点”页面，如下图所示。

3.

参数	说明
区域	终端节点所在区域，与终端节点服务所在区域保持一致。
服务类别	可选择“云服务”或“按名称查找服务”。 l    云服务：当您要连接的终端节点服务为云服务时，需要选择“云服务”。 l    按名称查找服务：当您要连接的终端节点服务为用户私有服务时，需要选择“按名称查找服务”。 此处选择“按名称查找服务”。
服务名称	若“服务类别”选择“按名称查找服务”，则会出现该参数。 输入终端节点服务名称，单击“验证”： l    若显示“已找到服务”，继续后续操作。 l    若显示“未找到服务”，请检查“区域”是否和终端节点服务所在区域一致或输入的“服务名称”是否正确。
内网域名	如果您想要以域名的方式访问终端节点，则选择“创建内网域名”，终端节点创建完成后，即可通过内网域名直接访问终端节点。 l    终端节点服务的类型为“接口”时，可选择是否创建内网域名。
虚拟私有云	选择终端节点所属的虚拟私有云。
子网	选择终端节点所属的子网。

根据界面提示配置参数，参数说明如下表所示。

4.参数配置完成，单击立即创建，进行规格确认。

−规格确认无误，单击“提交”，任务提交成功。

−参数信息配置有误，需要修改，单击“上一步”，修改参数，然后单击“提交”。

5.连接管理。

如果终端节点状态为“已接受”，表示终端节点已成功连接至终端节点服务；如果终端节点状态为“待接受”，表示要连接的终端节点服务开启了“连接审批”功能，需要先进行审批，操作如下：

a.在左侧导航栏选择“VPC终端节点 > 终端节点服务”。

b.单击对应的终端节点服务名称，进入终端节点服务详情页面。

如果同意终端节点的连接，在“连接管理”的“操作”栏下，单击“接受”。

如果不同意终端节点的连接，在“连接管理”的“操作”栏下，单击“拒绝”。

c.再返回终端节点列表查看终端节点状态变为“已接受”，表示终端节点已成功连接至终端节点服务。

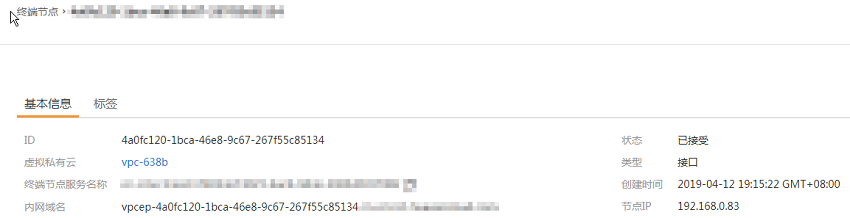

6.单击终端节点ID，即可查看终端节点的详细信息，如下图所示。终端节点创建成功后，会生成一个“节点IP”（就是私有IP）和“内网域名”（如果在创建终端节点时您勾选了“内网域名”）。

您可以使用节点IP或内网域名访问终端节点服务，进行跨VPC资源通信。

配置不同账号下VPC间通信的VPC终端节点

操作流程

您可以在自己的VPC中创建终端节点，与其他账号VPC中的终端节点服务进行连接，实现跨VPC通信。

进行通信的两个VPC必须位于同一区域。

在创建终端节点前，您需要向对方提供自己的账号ID，让其按一定格式将您的账号ID添加到终端节点服务的白名单中。

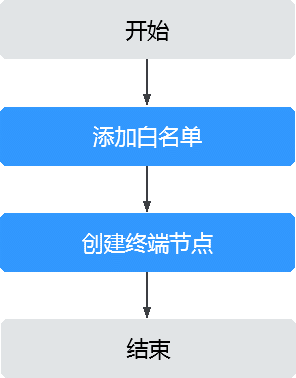

与其他账号VPC中的终端节点服务创建连接的操作流程如下图所示。

步骤一：添加白名单

操作场景

本操作指导您获取自己的账号ID，并向对方介绍如何添加您的账号ID到终端节点服务的白名单中。

前提条件

对方账号中用于与待创建终端节点连接的终端节点服务已经存在。

获取被授权的账号ID

1.登录管理控制台。

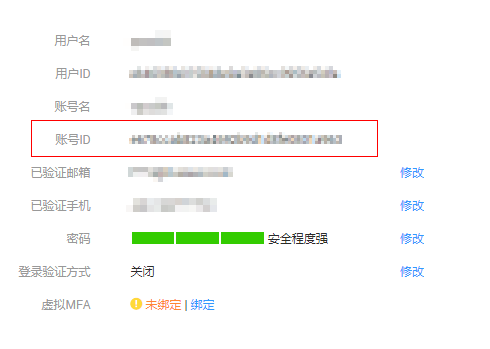

2.单击账号下的“我的凭证”，如下图所示。

进入“我的凭证”页面，即可查看到VPC B所属租户的“账号ID”，如下图所示。

添加被授权的账号ID至终端节点服务的白名单中

1.登录管理控制台。

2.在管理控制台选择区域。

3.单击“服务列表”，选择“网络 > VPC终端节点”，进入“终端节点”页面。

4.在左侧导航栏选择“VPC终端节点 > 终端节点服务”。

5.在“终端节点服务”页面，单击需要添加白名单的终端节点服务名称。

6.在该终端节点服务的“权限管理”区域，单击“添加白名单记录”。

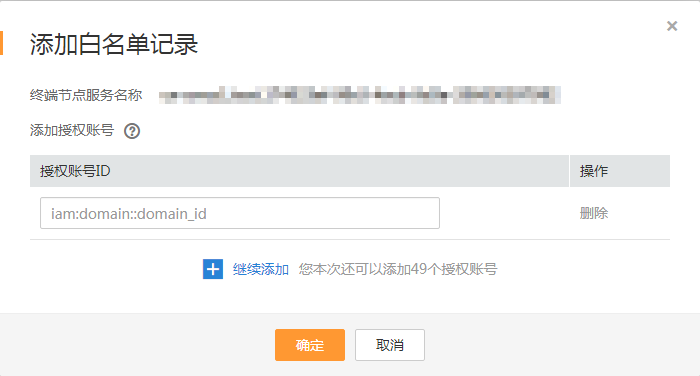

7在“添加白名单记录”页面，根据提示，输入被授权用户的账号ID，如下图所示。

8.单击“确定”。

【说明】

本账号默认在自身账号的终端节点服务的白名单中。

授权账号ID格式要正确：（iam:domain::domain_id），例如iam:domain::1564ec50ef2a47c791ea5536353ed4b9。

添加*到白名单即为所有用户可访问

步骤二：创建终端节点

操作场景

本节指导您创建连接终端节点服务的终端节点。

操作步骤

1.登录管理控制台。

2.在管理控制台选择区域。选择与终端节点服务相同的区域和项目。

3.单击“服务列表”中的“网络 > VPC终端节点”，进入“终端节点”页面。

4.在左侧导航栏选择“VPC 终端节点 > 终端节点”。

5.在“终端节点”页面，单击“创建终端节点”。

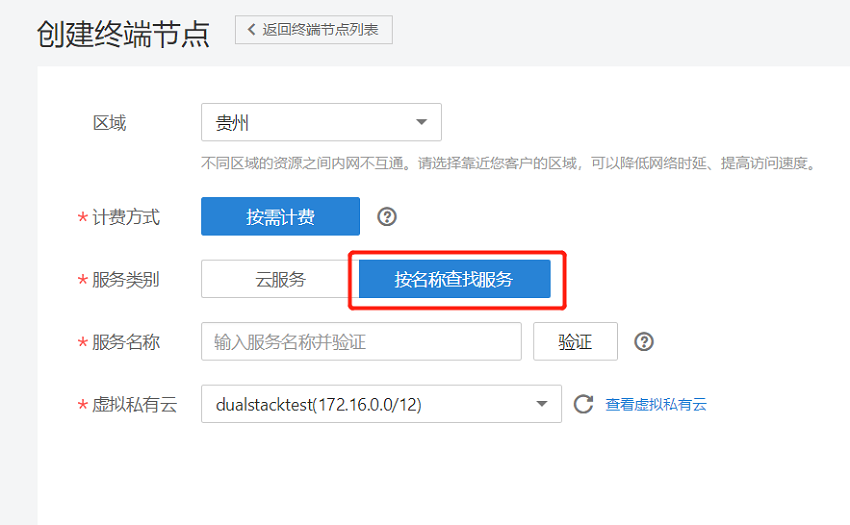

进入“创建终端节点”页面，如下图所示。

6.根据界面提示配置参数，参数说明如下表所示。

参数	说明
区域	终端节点所在区域，与终端节点服务所在区域保持一致。
服务类别	可选择“云服务”或“按名称查找服务”。 l    云服务：当您要连接的终端节点服务为云服务时，需要选择“云服务”。 l    按名称查找服务：当您要连接的终端节点服务为用户私有服务时，需要选择“按名称查找服务”。 此处选择“按名称查找服务”。
服务名称	若“服务类别”选择“按名称查找服务”，则会出现该参数。 输入终端节点服务的名称，单击“验证”： l    若显示“已找到服务”，继续后续操作； l    若显示“未找到服务”，请检查“区域”是否和终端节点服务所在区域一致或输入的“服务名称”是否正确。
内网域名	如果您想要以域名的方式访问终端节点，则选择“创建内网域名”，终端节点创建完成后，即可通过内网域名直接访问终端节点。 l    终端节点服务的类型为“接口”时，可选择是否创建内网域名。
虚拟私有云	选择终端节点所属的虚拟私有云。
子网	选择终端节点所属的子网。

7.参数配置完成，单击立即创建，进行规格确认。

−规格确认无误，单击“提交”，任务提交成功。

−参数信息配置有误，需要修改，单击“上一步”，修改参数，然后单击“提交”。

8.连接管理。

如果终端节点状态为“已接受”，表示终端节点已成功连接至终端节点服务；如果终端节点状态为“待接受”，表示要连接的终端节点服务开启了“连接审批”功能，您需要联系终端节点服务所属账号进行审批，让其进行操作如下：

a.登录管理控制台。

b.在管理控制台选择区域。

c.单击“服务列表”中的“网络 > VPC终端节点”，进入“终端节点”页面。

d.在左侧导航栏选择“VPC终端节点 > 终端节点服务”。

e.单击对应的终端节点服务名称，进入终端节点服务详情页面。

−如果同意终端节点的连接，在“连接管理”的“操作”栏下，单击“接受”。

−如果不同意终端节点的连接，在“连接管理”的“操作”栏下，单击“拒绝”。

f.再返回终端节点列表查看终端节点状态变为“已接受”，表示终端节点已成功连接至终端节点服务。

9.单击终端节点ID，即可查看终端节点的详细信息，如下表所示。

终端节点创建成功后，会生成一个“节点IP”（就是私有IP）和“内网域名”（如果在创建终端节点时您勾选了“内网域名”）。

您可以使用节点IP或内网域名访问终端节点服务，进行跨VPC资源通信。
