通过仪表盘可将不同图表展示到同一个屏幕上，通过不同的仪表形式来展示资源数据，例如，曲线图、数字图等，进而全面、深入地掌握监控数据。

例如，可将重要资源的关键指标添加到仪表盘中，从而实时地进行监控。还可将不同资源的同一指标展示到同一个图形界面上进行对比。另外，对于例行运维需要查看的指标，可添加到仪表盘中，以便再次打开AOM时无需重新选择指标就可进行例行检查任务。

创建仪表盘前，请您先了解仪表盘中支持添加的图表类型，以便选择合适的图表，更精准地对资源进行监控。仪表盘中支持添加的图表如下：

指标数据类图表（包括曲线图和数字图）

• 曲线图：以时间先后顺序显示指标的数据趋势。当需要监控一段时间内一个或多个资源的指标数据趋势时，请使用此类型图表。

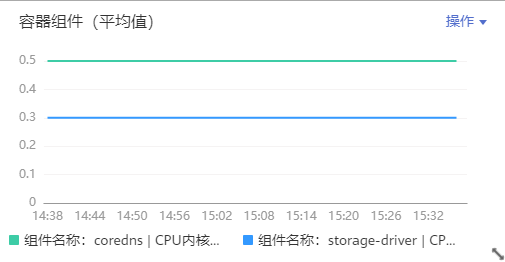

使用曲线图可对不同资源的同一指标进行对比，如下图所示，在同一个图表中展示了不同组件的CPU内核总量。

曲线图

• 数字图：当需要实时监控某个指标的最新数值时，可使用此类型的图表。

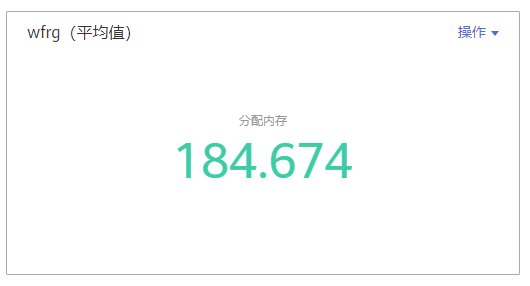

如下图所示，可实时查看组件的分配内存的平均值。

数字图

健康状态类图表（包括阈值状态、主机状态、组件状态图表）

支持阈值、主机、组件状态的展示。可将关注的一个或多个告警规则、主机或组件的状态信息分别置于同一图表中进行监控。

• 阈值状态图表：实时监控告警规则的状态。

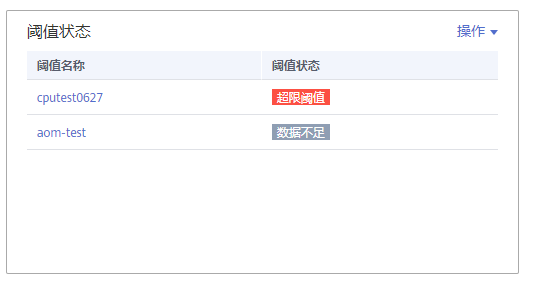

阈值状态图表

说明：添加阈值状态图表前请先创建告警规则，否则将无法添加阈值状态图表。

• 主机状态图表：实时监控主机的状态。

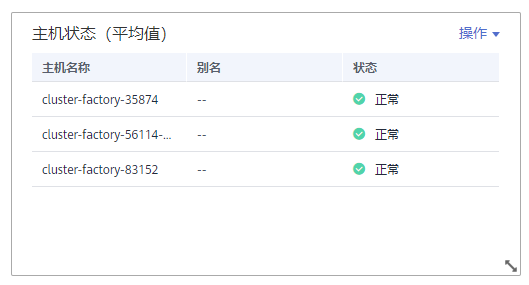

主机状态图表

• 组件状态图表：实时监控组件的状态。

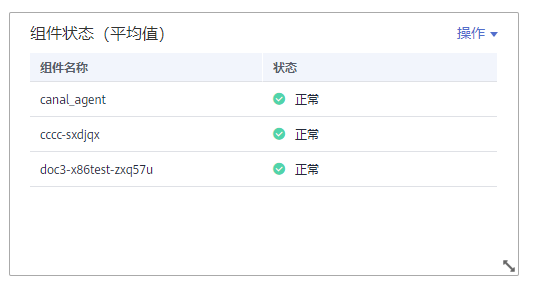

 组件状态图表

资源TopN图表

资源TopN图表的统计单位为集群，统计对象为集群下的资源（这里的资源指主机、组件和实例）。资源TopN图表可视化地展示了集群中资源占用最高的N个资源，支持资源Top5、Top15数据的汇报展示，其中默认展示资源Top5，放大图表后展示资源Top15。

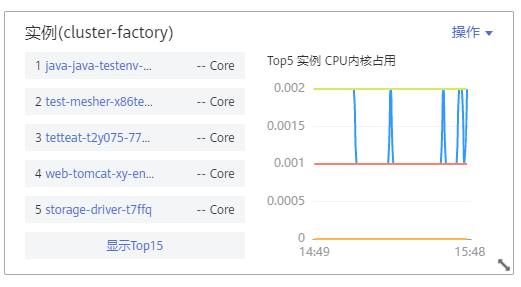

当资源数量很多时，您想快速了解资源占用最高的资源，可在仪表盘中添加TopN图表，您只需要选择资源类型和指标，例如主机的CPU使用率，那么AOM将自动将TopN的主机挑选出来展示，如果不超过N个资源，则按照实际资源展示。如下图所示，展示了集群cluster-factory的实例CPU内核占用Top5：

资源TopN图表

说明：

• 默认展示资源Top5图表，通过单击“显示Top15”、在图表任意处双击或在“操作”列选择“放大”，均可查看资源Top15图表。

• 如果您需监控所有集群下的所有资源的Top5数据，可在“监控概览”界面查看，也可将“监控概览”界面的资源Top5数据添加到仪表盘。

• 资源TopN图表的标题支持您自定义，标题默认命名为资源类型(集群名称)。


注意事项

• 1个区域中最多可创建50个仪表盘。

• 1个仪表盘中最多可添加20个图表。

• 1个曲线图中最多可添加10个资源，且资源可跨集群选择。

• 1个数字图只能添加1个资源。

• 1个阈值状态图表最多可添加10个告警规则。

• 1个主机状态图表最多可添加10个主机。

• 1个组件状态图表最多可添加10个组件。

创建仪表盘

步骤 1     在左侧导航栏中选择“总览 > 仪表盘”。

步骤 2     在“仪表盘”页面左上方单击“创建仪表盘”，在弹出的“创建仪表盘”对话框中输入仪表盘名称并单击“确定”。

步骤 3     选择添加方式：“指标数据”“健康状态”或“资源TopN”。

步骤 4     为该仪表盘添加指标图表。

• “指标数据”支持添加的图表有：曲线图、数字图。

• “健康状态”支持添加的图标有：阈值状态图表、主机状态图表、组件状态图表。

您可根据需要，选择合适的图表。下面以添加1个指标“指标数据”曲线图为例：

1.        选择指标图表添加方式：在“选择添加方式”对话框中，单击“指标数据”下的“添加”。

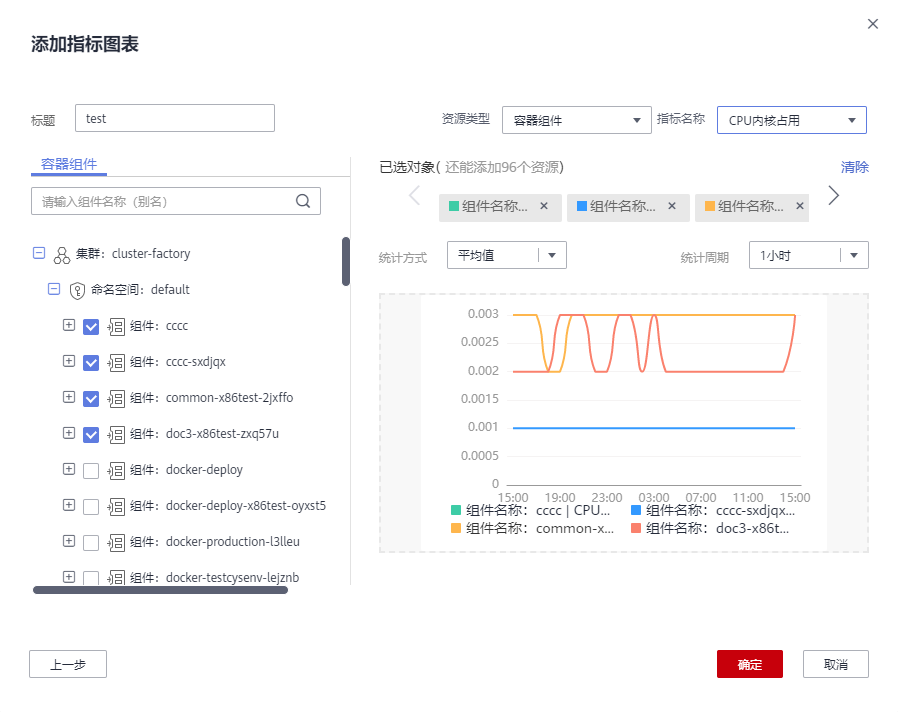

2.        选择指标图表展现形式：在“添加指标图表”对话框中选择曲线图，单击“下一步”。

3.        选择指标并设置指标的统计方式和统计周期，单击“确定”。

步骤 5     单击页面右侧的“保存”。

说明：

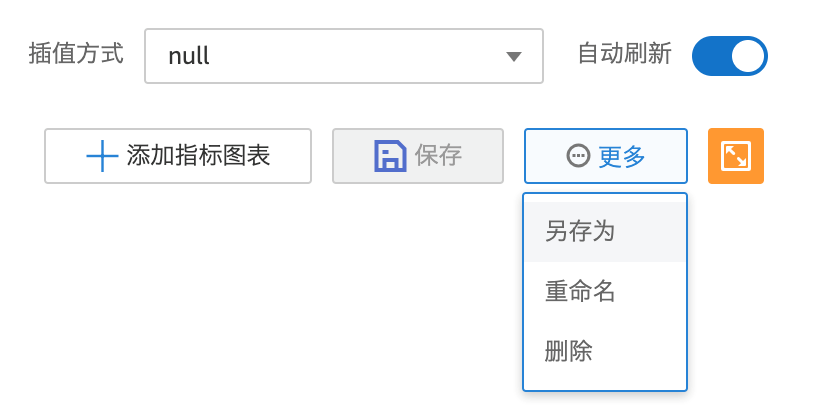

“仪表盘”界面右上角的开关对仪表盘中所有的图表生效。

• 开启（默认）

仪表盘中的数据每分钟自动刷新一次。

• 关闭


仪表盘中的数据不会自动刷新。

更多仪表盘操作

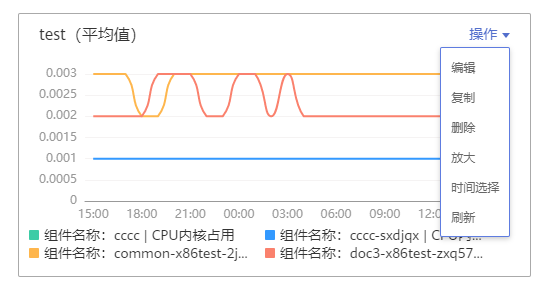

仪表盘创建完成后，您还可以执行下表中的操作。
