本节介绍了容器云服务引擎CCSE的最佳实践，以服务与网路举例。
CCSE集群网络规划
在创建CCSE Kubernetes集群时，您需要指定专有网络VPC、Pod网络CIDR/Pod子网（地址段）和Service CIDR（地址段）。因此建议您提前规划ECS地址、Kubernetes Pod地址和Service地址。本文将介绍天翼云专有网络VPC环境下CCSE Kubernetes集群里各种地址的作用，以及地址段该如何规划。
专有网络VPC网段和Kubernetes网段关系
专有网络VPC（下文简称为VPC或专有网络）的网段规划包含VPC自身网段和子网网段，Kubernetes网段规划包含Pod地址段和Service地址段。CCSE网络支持Cubecni和Calico两种网络模式。
Cubecni网络模式：
配置Cubecni模式网络时，需要设置的参数及参数网段配置的注意事项如下：
专有网络：您在创建VPC时需要选择网段，建议从10.0.0.0/16-20、172.16.0.0/16-20、192.168.0.0/16-20三者中选择一个。
Pod子网：Pod地址从该子网分配，用于Pod网络通信。Pod是Kubernetes内的概念，每个Pod具有一个IP地址。在VPC里创建子网时指定的网段，必须是当前VPC网段的子集。配置网段时，请注意：Cubecni网络模式下，Pod分配的Pod IP就是从这个子网网段内获取的。该地址段不能和Service CIDR网段重叠。
Service CIDR：Service地址段。Service是Kubernetes内的概念，对应的是Service类型为ClusterIP时Service使用的地址，每个Service有自己的地址。配置网段时，请注意：Service地址只在Kubernetes集群内使用，不能在集群外使用。Service地址段不能和Pod子网地址段重叠。
Calico网络模式：
配置Calico模式网络时，需要设置的参数及参数网段配置的注意事项如下：
专有网络：您在创建VPC时需要选择网段，建议从10.0.0.0/16-20、172.16.0.0/16-20、192.168.0.0/16-20三者中选择一个。
Pod网络CIDR：Pod网络CIDR，Pod地址从该地址段分配，用于Pod网络通信。Pod是Kubernetes内的概念，每个Pod具有一个IP地址。配置网段时，请注意：非VPC子网，为虚拟网段。该地址段不能和Service CIDR网段重叠。
例如，VPC网段用的是172.16.0.0/12，Kubernetes的Pod地址段就不能使用172.16.0.0/16、172.17.0.0/16等，因为这些地址都包含在172.16.0.0/12里。
Service CIDR：Service地址段。Service是Kubernetes内的概念，对应的是Service类型为ClusterIP时Service使用的地址，每个Service有自己的地址。配置网段时，请注意：Service地址只在Kubernetes集群内使用，不能在集群外使用。Service地址段不能和Pod网络CIDR地址段重叠。
网络规划
在天翼云环境下使用CCSE支持的Kubernetes集群，首先需要根据业务场景、集群规模进行网络规划。您可以按下表规格进行规划（未包含场景，请根据实际需要自行调整）。
VPC网络规划：
| 集群节点规模 | 目的 | VPC规划 | 可用区 |
|---|---|---|---|
| 小于100个节点 | 一般性业务 | 单VPC | 1个 |
| 任意 | 需要多可用区 | 单VPC | 3个及以上 |
| 任意 | 对可靠性有极致要求、需要多地域 | 多VPC | 3个及以上 |
容器网络规划：
本文针对Cubecni和Calico网络场景，规划容器网络：Cubecni配置示例：Cubecni Pod IPVlan模式
| 专有网络网段 | Pod CIDR网段 | Service CIDR网段 | 最大可分配Pod地址数 |
|---|---|---|---|
| 192.168.0.0/16 | 192.168.0.0/20 | 10.96.0.0/16 | 4090 |
Calico配置示例
| 专有网络网段 | Pod CIDR网段 | Service CIDR网段 | 最大可分配Pod地址数 |
|---|---|---|---|
| 192.168.0.0/16 | 172.16.0.0/16 | 10.96.0.0/16 | 65536 |
如何选择地址段？
场景1：单VPC+单Kubernetes集群
这是最简单的情形。VPC地址在创建VPC的时候就已经确定，创建Kubernetes集群时，选择的Pod及Service地址网段和当前VPC不一样的地址段即可。
场景2：单VPC+多Kubernetes集群
一个VPC下创建多个Kubernetes集群。VPC地址是在创建VPC时已经确定。创建Kubernetes集群时，每个集群内的VPC地址段、Service地址段和Pod地址段彼此间不能重叠。所有Kubernetes集群之间的Pod地址段（Cubecni模式下）不能重叠，但Service地址段可以重叠。

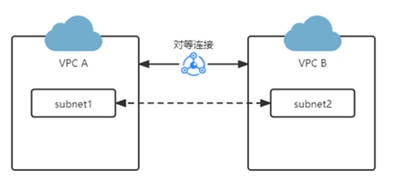

场景3：VPC互联
两个VPC网络互联的情况下，可以通过对等连接使VPC互联。
在这种情况下，VPC A和VPC B里创建的Kubernetes集群有以下限制：不能和VPC A的地址段重叠，不能和VPC B的地址段重叠，不能和其他集群的地址段重叠，不能和Pod的地址段重叠，不能和Service的地址段重叠。
使用Cubecni网络插件
Cubecni是天翼云开源的基于专有网络VPC的容器网络接口CNI（Container Network Interface）插件，支持基于Kubernetes标准的网络策略来定义容器间的访问策略。您可以通过使用Cubecni网络插件实现Kubernetes集群内部的网络互通。本文介绍如何使用天翼云容器云服务引擎Kubernetes版CCSE集群的Cubecni网络插件。
背景信息
Cubecni网络插件是CCSE自研的网络插件，将原生的弹性网卡及子网IP分配给Pod实现Pod网络，支持基于Kubernetes标准的网络策略（Network Policy）来定义容器间的访问策略。

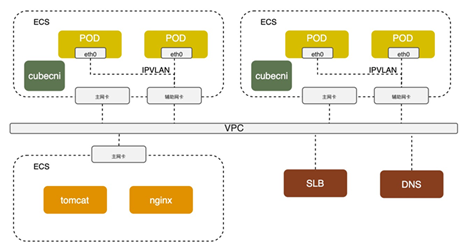

在Cubecni网络插件中，每个Pod都拥有自己网络栈和IP地址。同一台ECS内的Pod之间通信，直接通过机器内部的转发，跨ECS的Pod通信、报文通过VPC的弹性网卡直接转发。由于不需要使用VxLAN等的隧道技术封装报文，因此Cubecni模式网络具有较高的通信性能。
Cubecni与Calico对比：在创建集群时，CCSE提供Cubecni和Calico两种网络插件。
Cubecni：是天翼云容器云服务引擎CCSE自研的网络插件。CCSE将天翼云的弹性网卡和子网IP分配给容器，支持基于Kubernetes标准的网络策略来定义容器间的访问策略。Cubecni拥有更为灵活的IPAM（容器地址分配）策略，避免地址浪费。如果您不需要使用实现容器与虚机互访，可以选择calico，其他情况建议选择Cubecni。

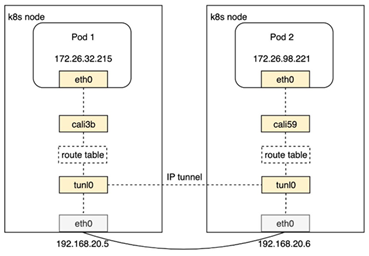

Calico：使用社区Calico CNI插件的IP IP模式。
Cubecni与Calico对比
| 对比项 | Cubecni | Calico |
|---|---|---|
| 性能 | 性能接近弹性网卡 | IP IP解封包损耗 |
| 安全 | 支持使用网络策略Network Policy | 支持使用网络策略Network Policy |
| 地址管理 | 无需按节点分配地址段，随用随分配，地址无浪费。支持配置安全组 | 每个节点提前分配虚拟地址段 |
| ELB | ELB后端不能直接对接Pod，需要通过NodePort转发 | ELB后端不能直接对接Pod，需要通过NodePort转发 |
配置
步骤一：规划和准备集群网络：在创建CCSE Kubernetes集群时，您需要指定专有网络VPC、Pod子网（地址段）和Service CIDR（地址段）。
您可以使用以下网段配置，以快速搭建Cubecni网络。
| 专有网络网段 | Pod子网 | Service CIDR |
|---|---|---|
| 192.168.0.0/16 | 192.168.0.0/20 | 172.21.0.0/20 |
本文使用上述推荐网段，说明如何创建一个专有网络和Pod子网。
登录专有网络管理控制台。在顶部菜单栏处，选择专有网络的地域，然后单击创建专有网络。在创建专有网络页面，设置名称为vpc_192_168_0_0_16，在IPv4网段文本框中，输入192.168.0.0/16。单击+添加，设置第二个交换机名称为pod_switch_192_168_32_0_19，选择可用区，设置IPv4网段为192.168.32.0/20。单击确定。

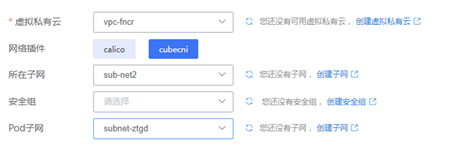

步骤二：配置Cubecni网络：为Cubecni网络插件配置集群网络的关键参数配置说明如下：
虚拟私有云：选择步骤一：规划和准备集群网络中创建的专有网络。网络插件：选择Cubecni。Pod子网：选择步骤一：规划和准备集群网络中创建的Pod子网。Service CIDR：保留默认值。
Cubecni IPVlan模式
在创建集群时，如果选择Cubecni网络插件，则使用Cubecni IPvlan模式。Cubecni IPvlan模式采用IPvlan虚拟化实现高性能的Pod和Service网络：不同于默认的Terway的网络模式，IPvlan模式主要在Pod网络、Service、网络策略（NetworkPolicy）做了性能的优化：Pod的网络直接通过ENI网卡的IPvlan L2的子接口实现，大大简化了网络在宿主机上的转发流程，让Pod的网络性能几乎与宿主机的性能无异，延迟相对传统模式降低30%。Pod的网络策略（NetworkPolicy）采用eBPF替换掉原有的iptables的实现，不需要在宿主机上产生大量的iptables规则，降低网络策略对网络性能的影响。
通过注解配置负载均衡
通过Service YAML文件中的Annotation（注解），可以实现丰富的负载均衡功能。本文从ELB、监听和后端服务器组三种资源维度介绍通过注解可以对ELB进行的常见配置操作。
注解使用说明
注解的内容是区分大小写。annotations字段格式 service.beta.kubernetes.io/xxx
ELB
ELB的典型操作：指定负载均衡的规格
| apiVersion: v1 kind: Service metadata: annotations: service.beta.kubernetes.io/ctyun-loadbalancer-spec: "${负载均衡的规格ID}" name: nginx namespace: default spec: ports: - port: 443 protocol: TCP targetPort: 443 selector: name: nginx type: LoadBalancer |
|---|
使用一个已有的负载均衡
| apiVersion: v1 kind: Service metadata: annotations: service.beta.kubernetes.io/ctyun-loadbalancer-id: "${负载均衡ID}" name: nginx namespace: default spec: ports: - port: 443 protocol: TCP targetPort: 443 selector: name: nginx type: LoadBalancer |
|---|
常用注解
| 注解 | 类型 | 描述 | 默认值 | 支持的CCM版本 |
|---|---|---|---|---|
| service.beta.kubernetes.io/ctyun-loadbalancer-address-type | String | 创建公网类型或者私网类型的ELB，取值可以是internet或者intranet | intranet | v1.0.0及以上 |
| service.beta.kubernetes.io/ctyun-loadbalancer-id | String | 指定已有负载均衡实例的ID。 删除service时该 ELB不会被删除。 | 无 | v1.0.0及以上 |
| service.beta.kubernetes.io/ctyun-loadbalancer-spec | String | 负载均衡的规格 | 无 | v1.0.0及以上 |
| service.beta.kubernetes.io/ctyun-loadbalancer-resource-pack-id | String | 开通ELB所使用的资源包ID | 无 | v1.0.0及以上 |
基于DNS的服务发现
DNS为Kubernetes集群内的工作负载提供域名解析服务。本文主要介绍Kubernetes集群中DNS域名解析原理和CCSE集群中默认内置的DNS服务器CoreDNS。
Kubernetes集群中DNS域名解析原理
CCSE集群中kubelet的config.yaml有clusterDNS和clusterDomain，这两个参数分别被用来设置集群DNS服务器的IP地址和主域名后缀。
CCSE集群默认部署了一套CoreDNS工作负载，并通过kube-dns的服务名暴露DNS服务。CCSE部署的CoreDNS工作负载后端是两个名为coredns的Pod，集群会根据Pod内的配置，将域名请求发往集群DNS服务器获取结果。Pod内的DNS域名解析配置文件为/etc/resolv.conf，文件内容如下。
| nameserver 10.xx.x.xx search kube-system.svc.cluster.local svc.cluster.local cluster.local options ndots:5 |
|---|

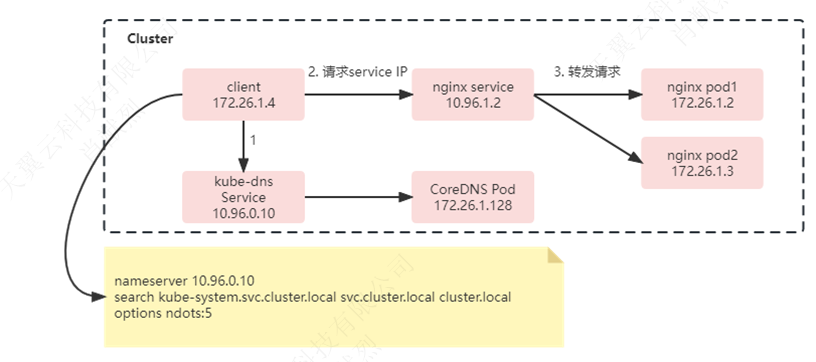

| 序号 | 描述 |
|---|---|
| 1 | 业务Pod（Pod Client）试图访问Nginx服务（Service Nginx）时，先会请求本地DNS配置文件（/etc/resolv.conf）中指向的DNS服务器（nameserver 10.96.0.10，即Service kube-dns）获取服务IP地址，得到解析结果为10.96.1.2的IP地址 |
| 2 | 业务Pod（Pod Client）再直接发起往该IP地址的请求，请求最终经过Nginx服务（Service Nginx）转发到达后端的Nginx容器（Pod Nginx-1和Pod Nginx-2）上 |
CoreDNS介绍
CoreDNS是Kubernetes集群中负责DNS解析的组件，能够支持解析集群内部自定义服务域名和集群外部域名。CoreDNS具备丰富的插件集，在集群层面支持自建DNS、自定义hosts、CNAME、rewrite等需求。与Kubernetes一样，CoreDNS项目由 CNCF托管。关于CoreDNS的更多信息，请参见CoreDNS: DNS and Service Discovery。CCSE集群使用CoreDNS负责集群的服务发现，您可以根据不同使用场景配置CoreDNS及使用CoreDNS提升集群DNS QPS性能。
