概述

本节介绍服务网格CSM下的托管网关实例的创建、查看、删除等相关操作。

使用前提

目前的托管网关能力依托于托管网格作为控制面，在使用前需先创建一个服务网格CSM-托管网格实例，且一个托管网格下只允许创建一个托管网关。

创建托管网关

按以下步骤在控制台上创建托管网关：

1. 登录百度智能云控制台，选择“产品服务 > 云原生 > 服务网格 CSM”。
2. 在服务网格控制台，对应地域的“网格列表”中找到要操作的托管类型的服务网格实例，点击实例名称可在左侧边栏看到“网关管理”。

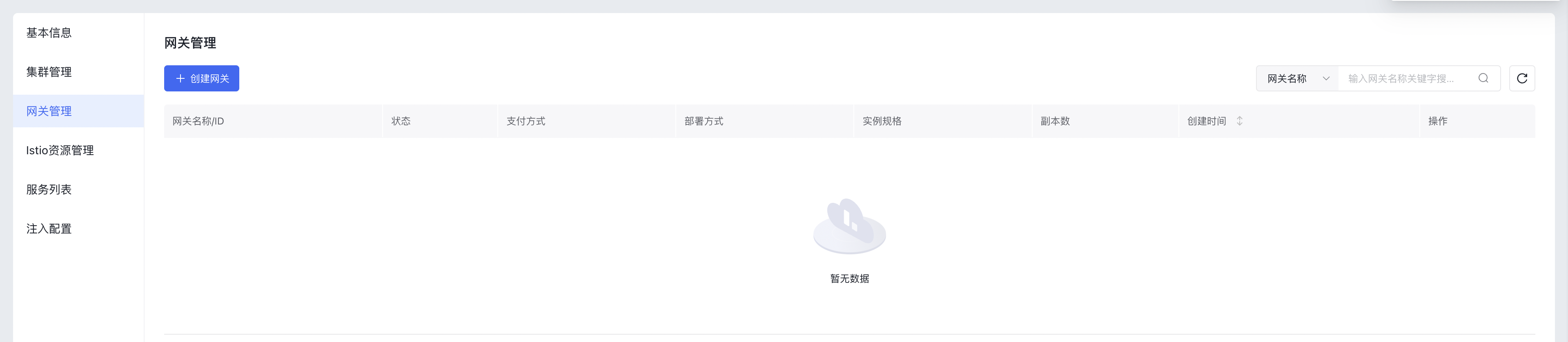

3. 点击“网关管理”->“创建网关”：

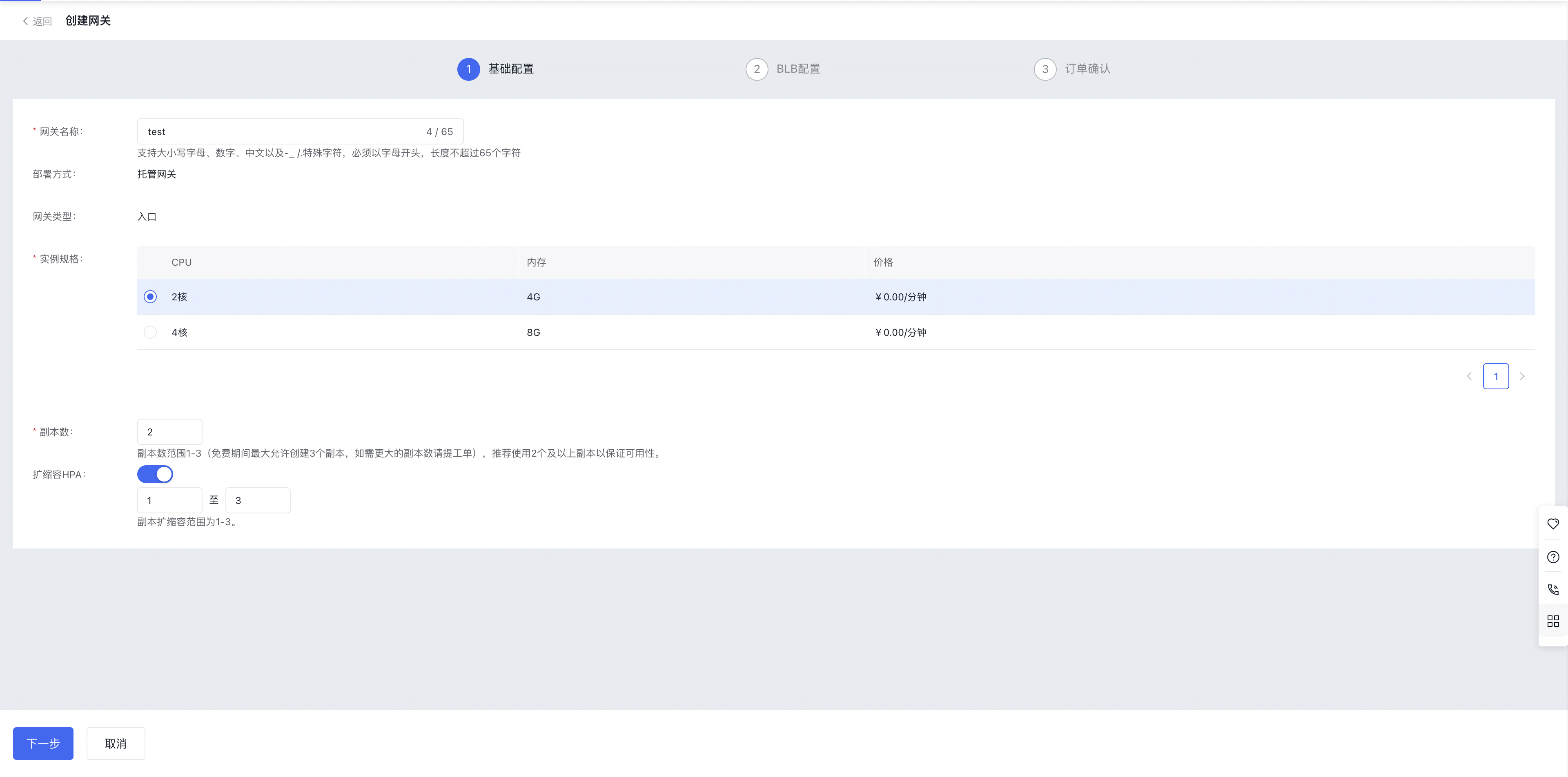

“基础配置”页配置项说明：

配置项	描述	备注
网关名称	托管网关名称（注意命名规则）
部署方式	托管网关（默认）
网关类型	入口网关（默认）
实例规格	托管网关对应Pod的资源配额，公测期有“2核4G”和“4核8G”两种规格可以选择	暂不支持用户自定义修改
副本数	托管网关工作负载对应的k8s副本数
扩缩容HPA	HPA（Horizontal Pod Autoscaling），自动扩缩容工作负载	公测期仅支持1-3的扩缩容范围

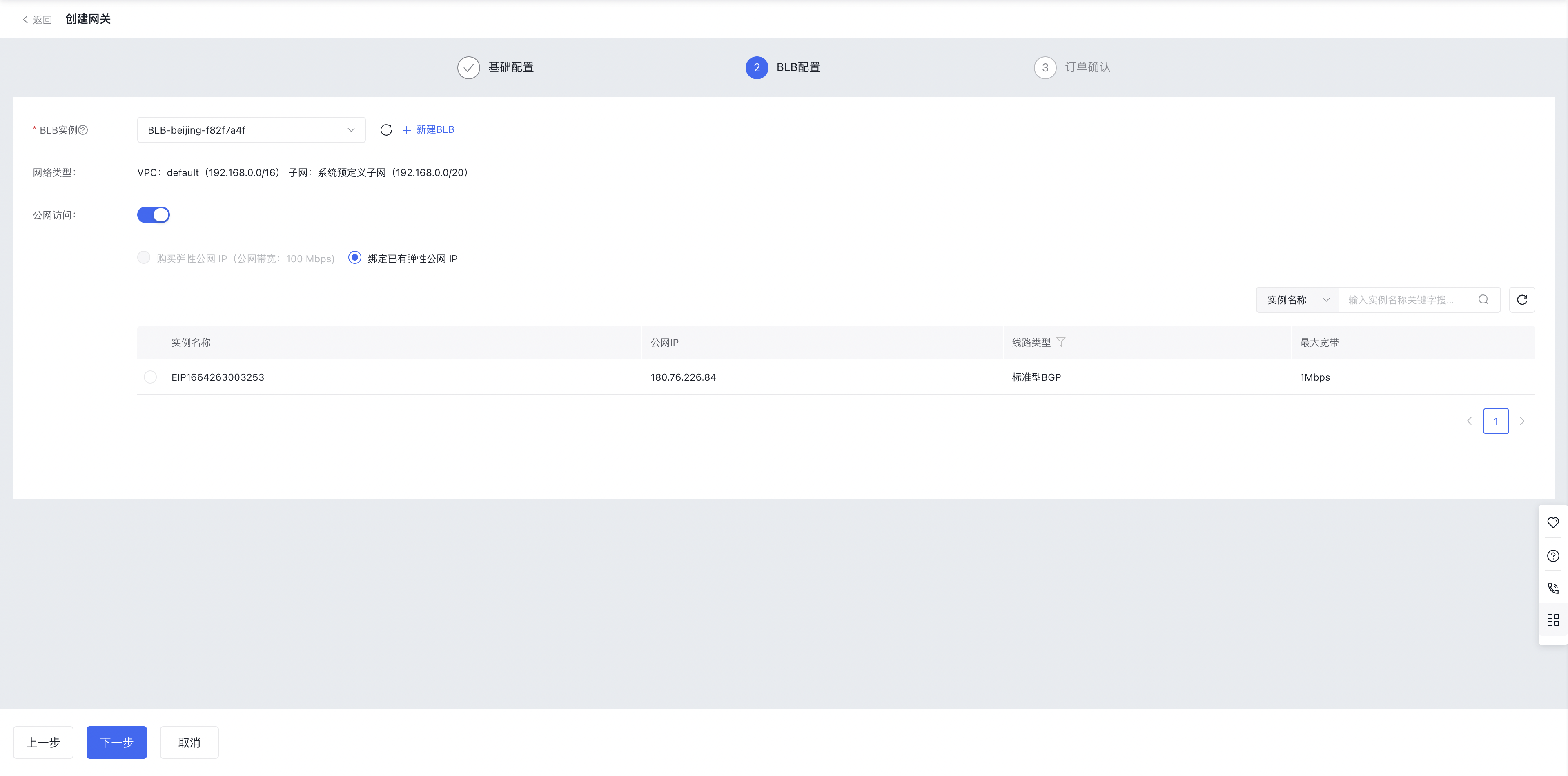

1. 点击下一步，进入BLB配置页面，托管网关要求绑定一个BLB实例作为流量入口进行访问：

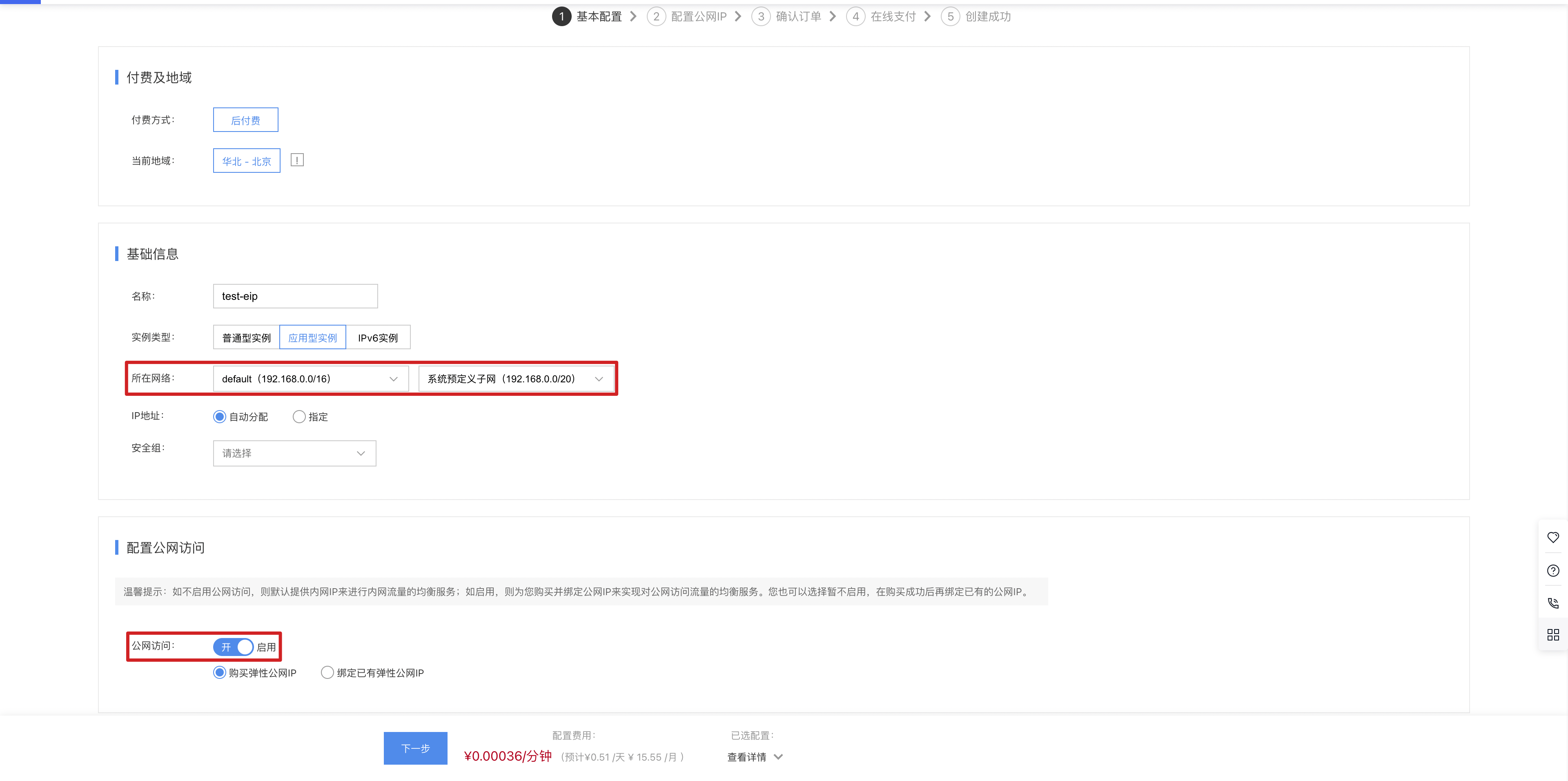

列表中会展示当前“网络类型”VPC下的BLB实例，如果当前VPC下不存在BLB实例，则需点击“新建BLB”，跳转至BLB产品页面创建一个BLB实例，注意“所在网络”要与上述“网络类型”保持一致，并且如果在此处打开了“公网访问”开关，则回到托管网关产品“BLB配置”页面“公网访问”会自动打开：

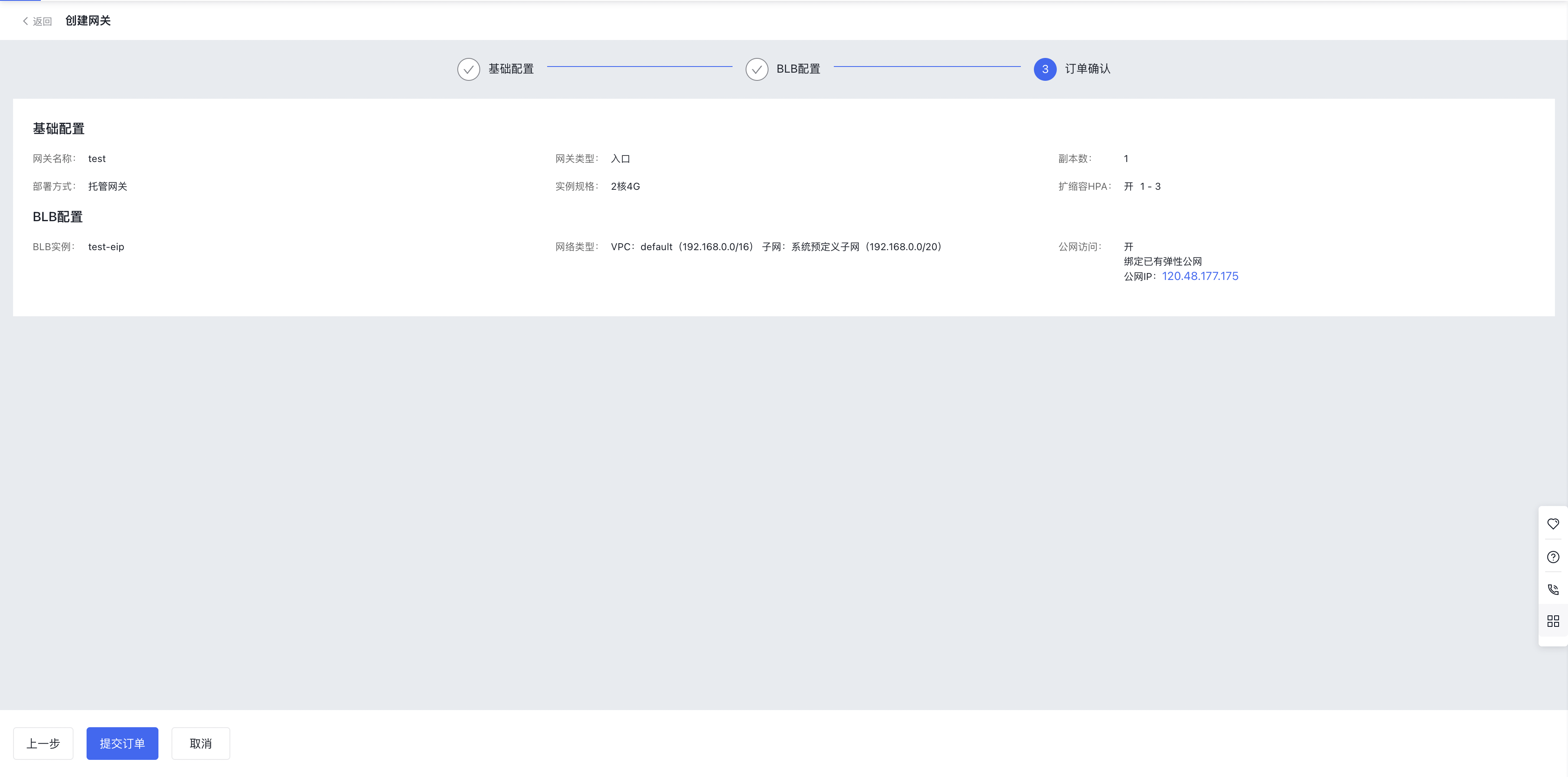

1. 点击“下一步”，确认信息无误后点击“确认订单”开始进行实例创建，在网关管理页面，可以看到“部署中”的托管网关实例，大约几秒钟后会转为“运行中”。

域名管理

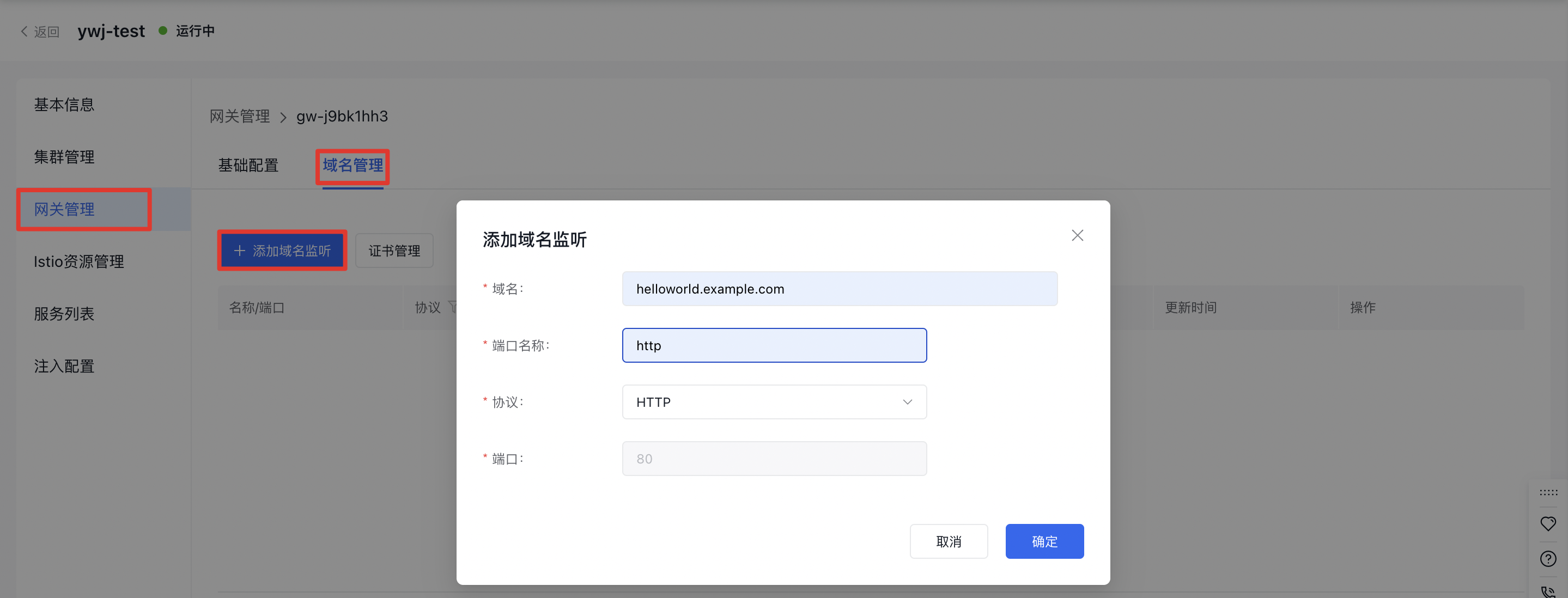

添加80端口下的HTTP协议的域名监听

点击“网关管理”，点击网关名称进入“网关详情页”，点击“域名管理”，“添加域名监听”

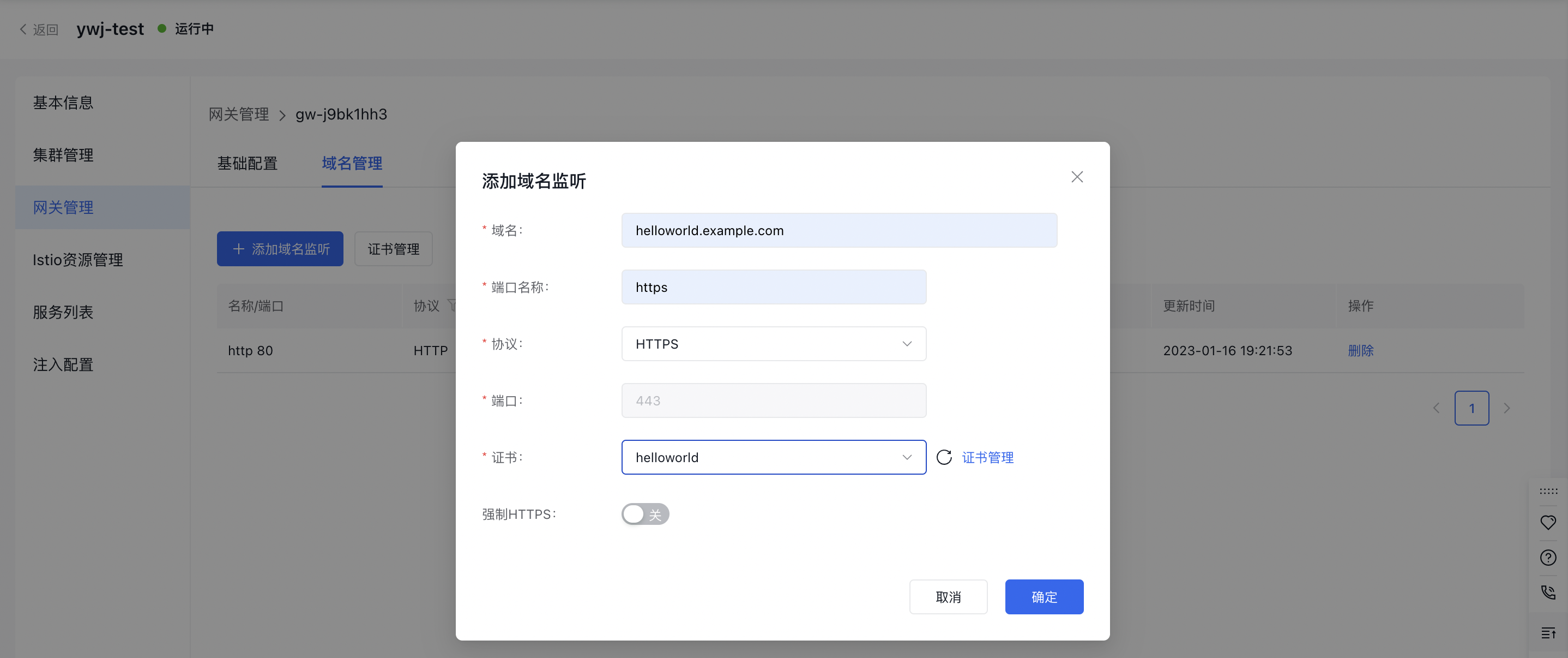

添加443端口下的HTTPS协议的域名监听

配置项说明：

配置项	描述	备注
域名	网关监听的访问域名，输入完整域名（例如：helloworld.example.com）或泛域名（例如：*.example.com）。在这个域名下，您可以独立管理该域名的协议及证书，路由配置可以通过域名实现相互隔离。
端口名称	用户自定义的端口名称
协议	选择HTTP协议或HTTPS协议（与端口强绑定），且HTTPS协议必须关联SSL证书。不同协议支持的端口号如下： HTTP：支持80端口。 HTTPS：支持443端口。
证书	选择HTTPS协议所关联的百度智能云SSL证书服务上的证书。相关内容，请参见SSL证书服务文档。
强制HTTPS	选中强制HTTPS，表示只生效HTTPS端口，正常HTTP端口将拒绝访问，请求将被重定向为HTTPS。

查看托管网关详情

按以下步骤在控制台上查看托管网关详情：

1. 登录百度智能云控制台，选择“产品服务 > 云原生 > 服务网格 CSM”。
2. 在服务网格控制台，对应地域的“网格列表”中找到要操作的托管类型的服务网格实例，点击实例名称可在左侧边栏看到“网关管理”。

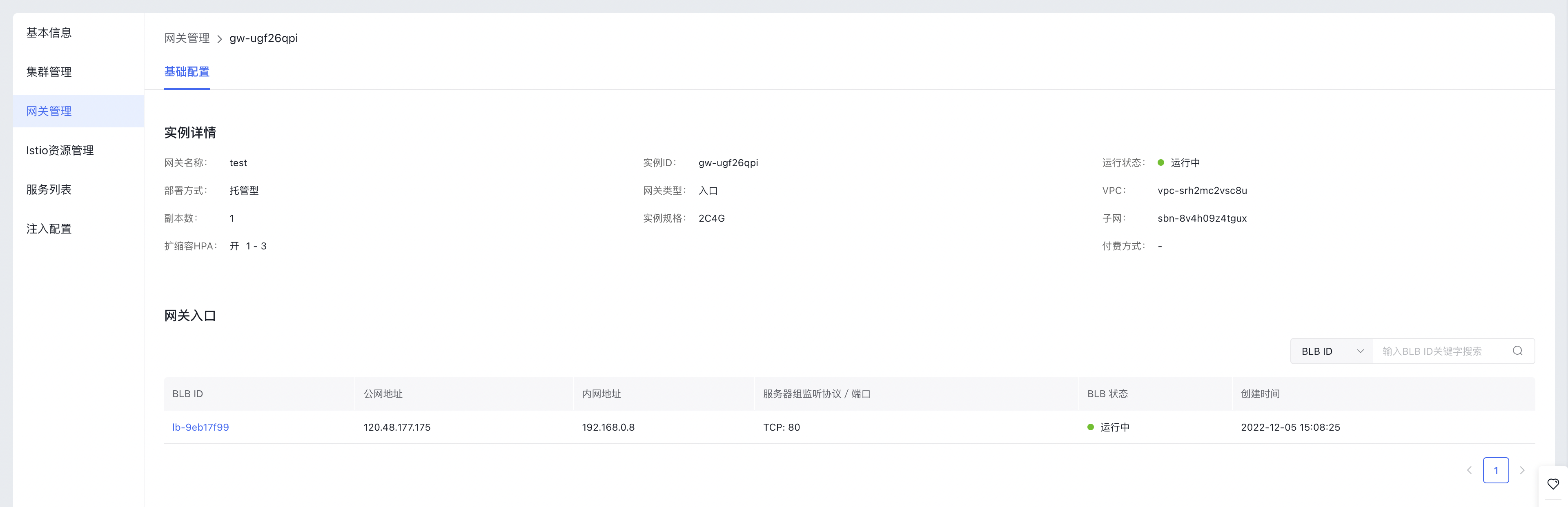

3. 点击“网关管理”页面的托管网关实例名称，会跳转到网关详情页面，该页面展示内容如下：




开启日志投递

按以下步骤在控制台上查看托管网关详情：

1. 登录百度智能云控制台，选择“产品服务 > 云原生 > 服务网格 CSM”。
2. 在服务网格控制台，对应地域的“网格列表”中找到要操作的托管类型的服务网格实例，点击实例名称可在左侧边栏看到“网关管理”。

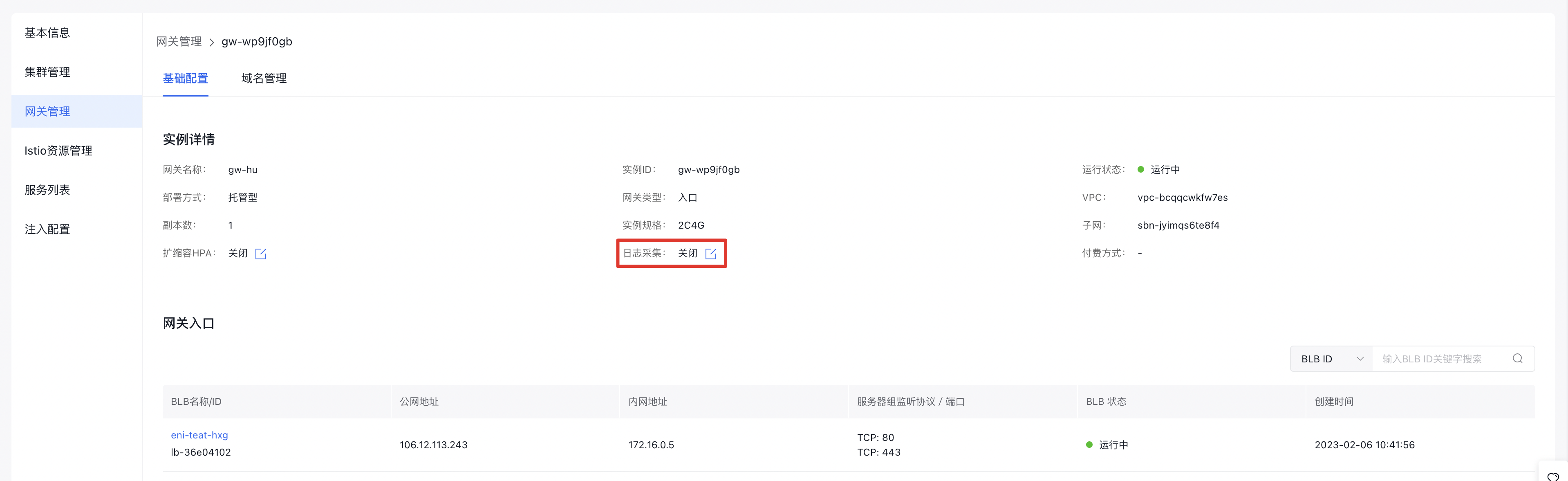

3. 点击“网关管理”页面的托管网关实例名称，会跳转到网关详情页面，找到“日志服务”，点击编辑：

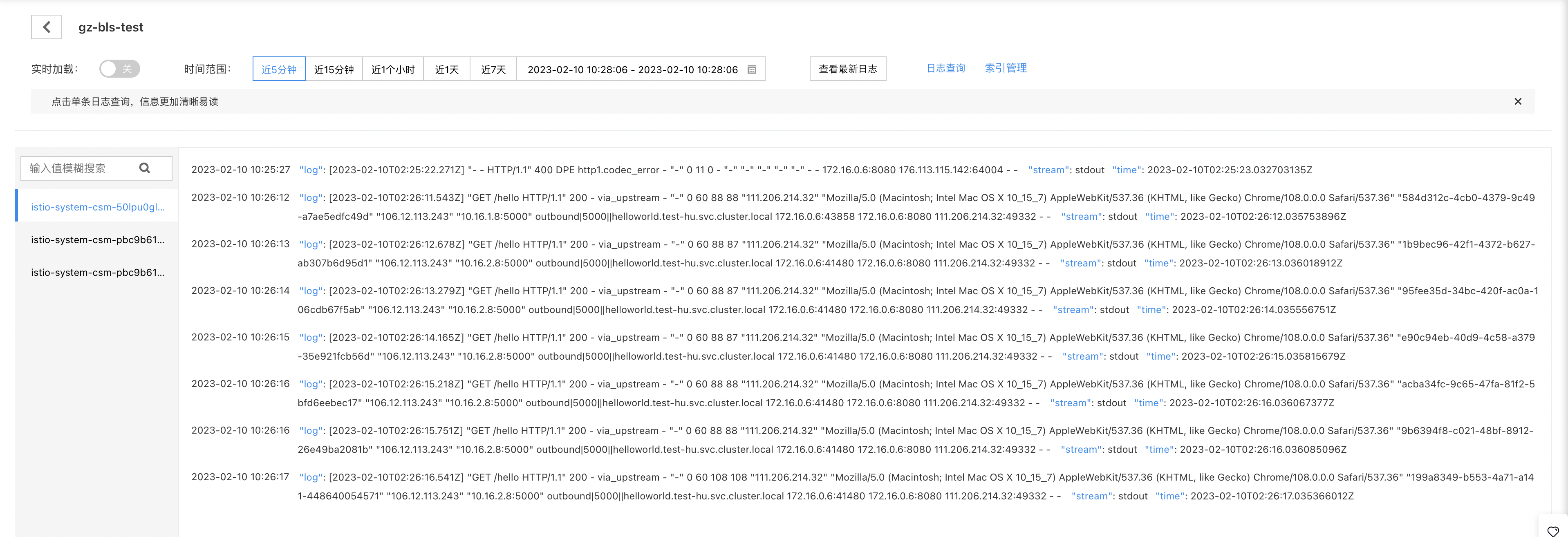

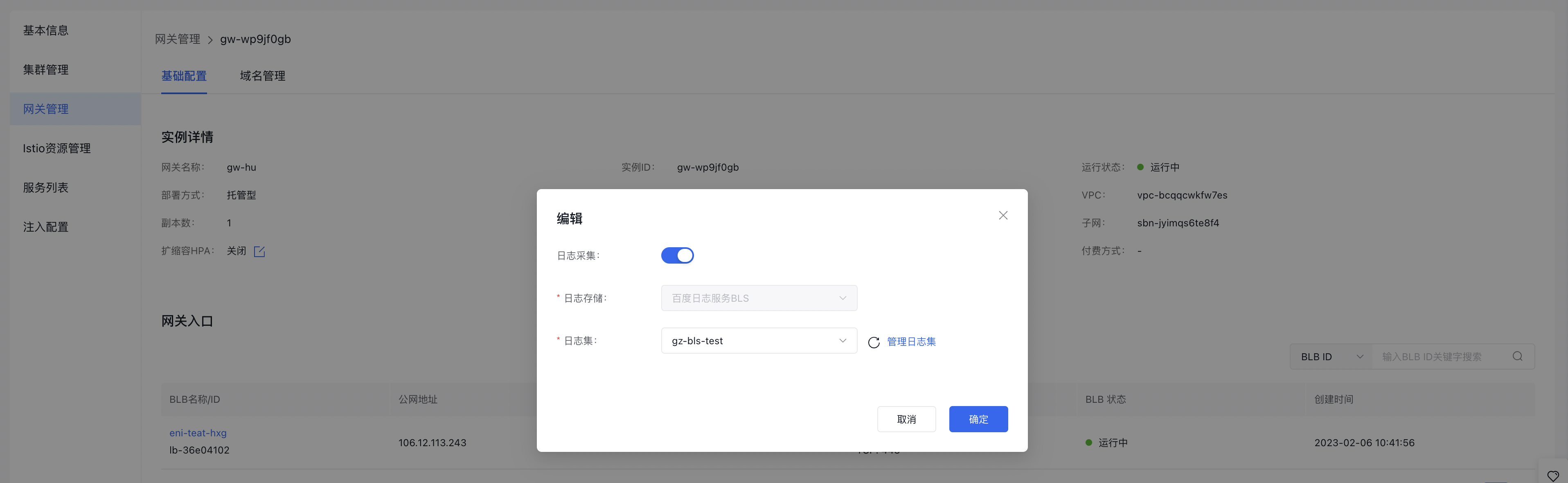

   配置日志集，点击确认，开启网关日志投递服务，启用后，您可以在百度智能云日志服务BLS上的对应日志集中查看所有网关入口流量请求的日志信息：

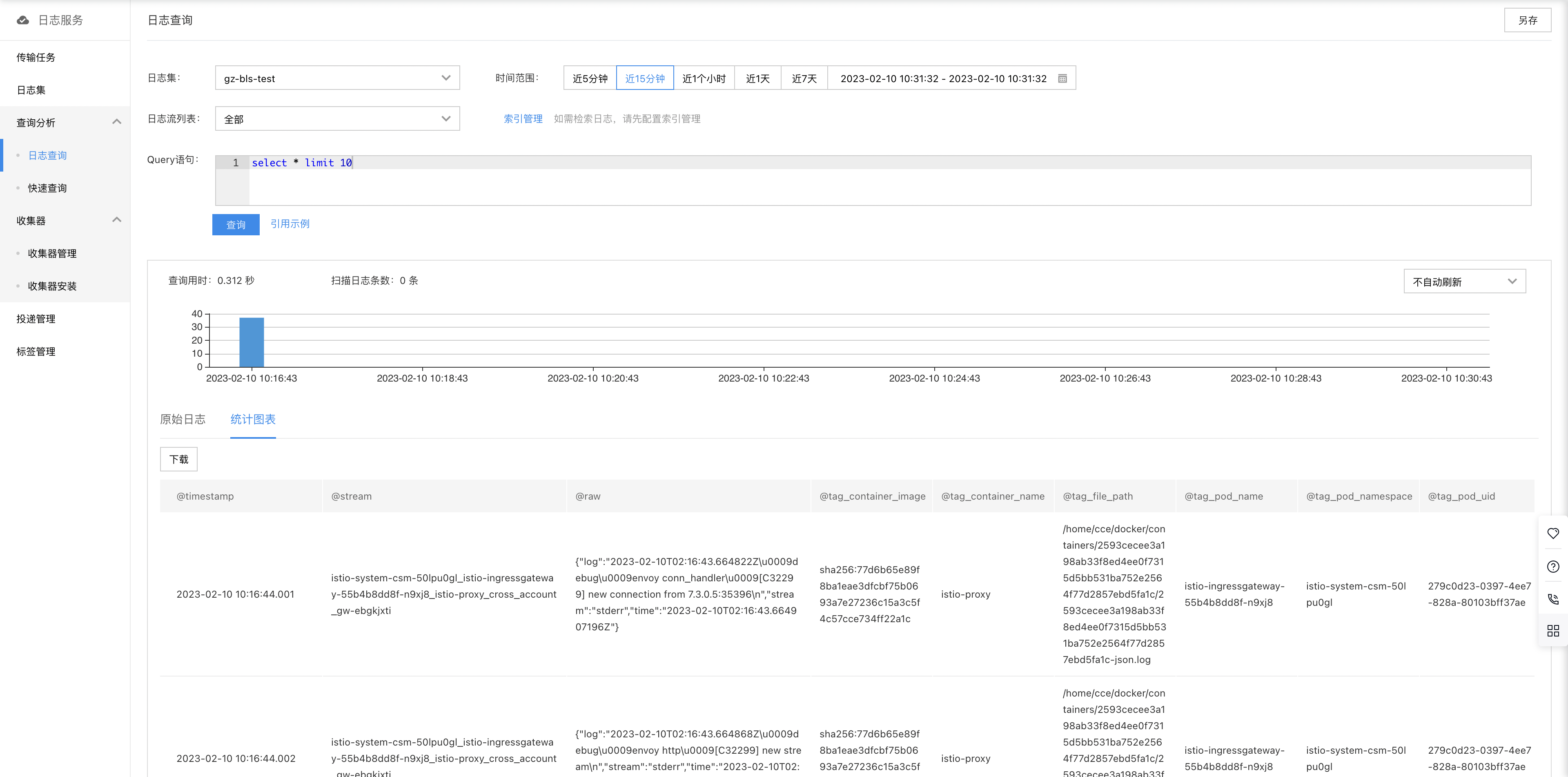

   点击右上角的“日志查询“进行更详细的查询：



开启Prometheus监控

按以下步骤在控制台上查看托管网关详情：

1. 登录百度智能云控制台，选择“产品服务 > 云原生 > 服务网格 CSM”。
2. 在服务网格控制台，对应地域的“网格列表”中找到要操作的托管类型的服务网格实例，点击实例名称可在左侧边栏看到“网关管理”。

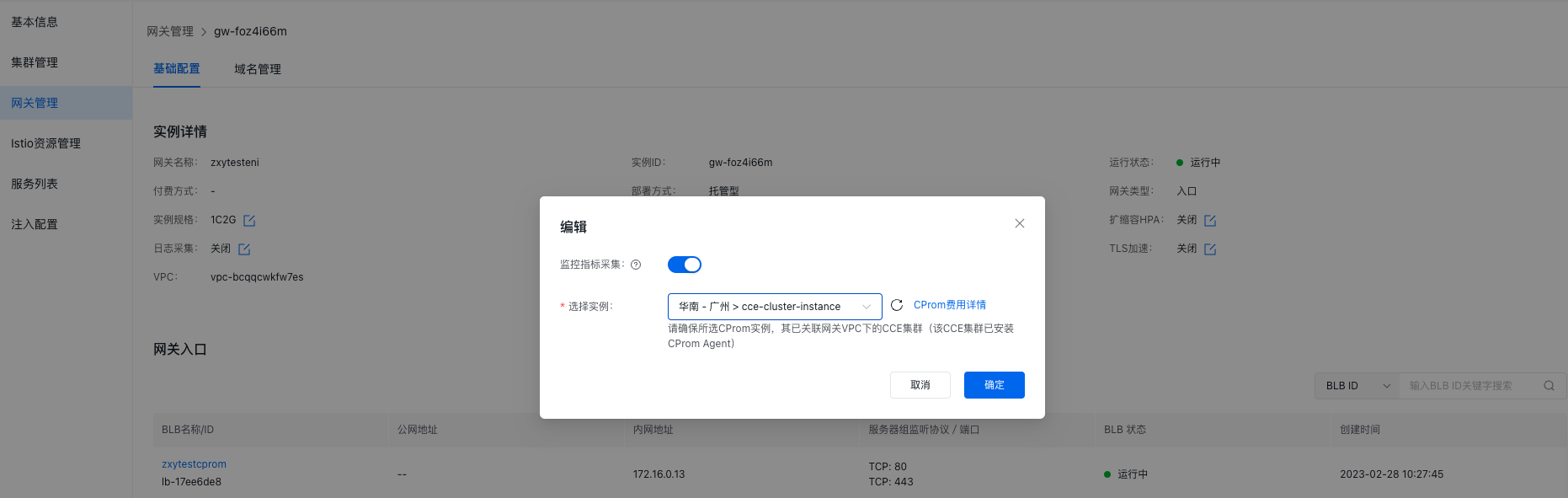

3. 点击“网关管理”页面的托管网关实例名称，会跳转到网关详情页面，找到“监控指标采集”，点击编辑：


   选择符合标准的Prometheus实例，点击确认，开启网关监控信息采集服务。(选择Prometheus实例的标准：已关联网关VPC下的CCE集群并且该CCE集群已安装Prometheus Agent)

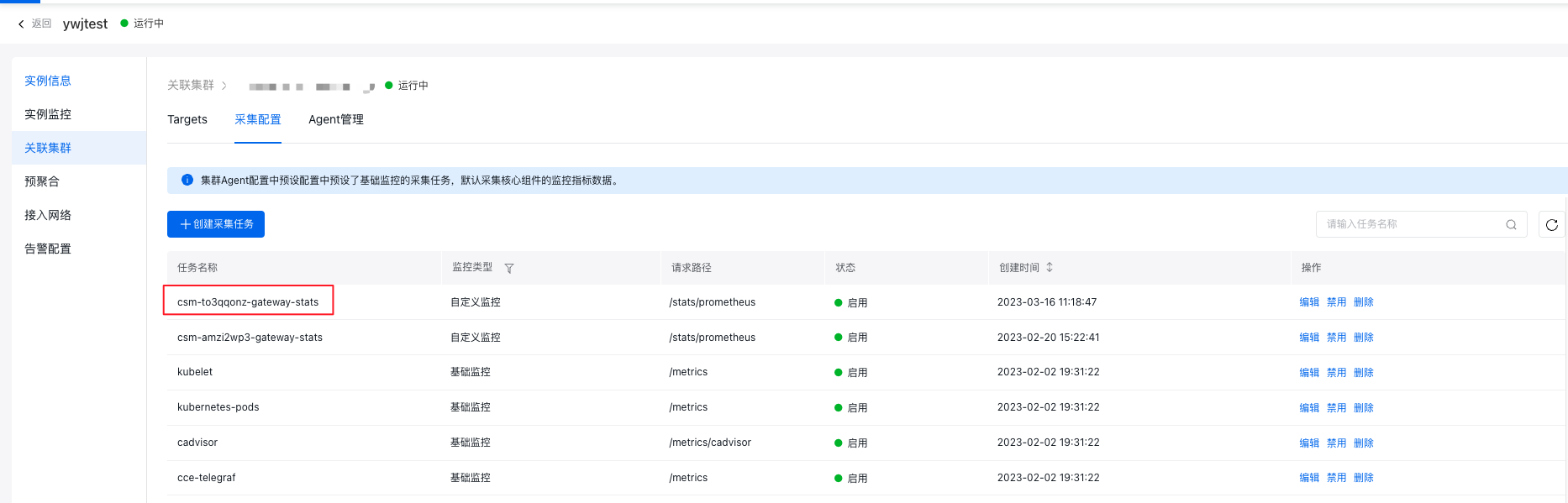

   启用后，您可以在百度智能云Prometheus监控服务上对应Prometheus实例的采集配置中，查看到网关的配置采集项：

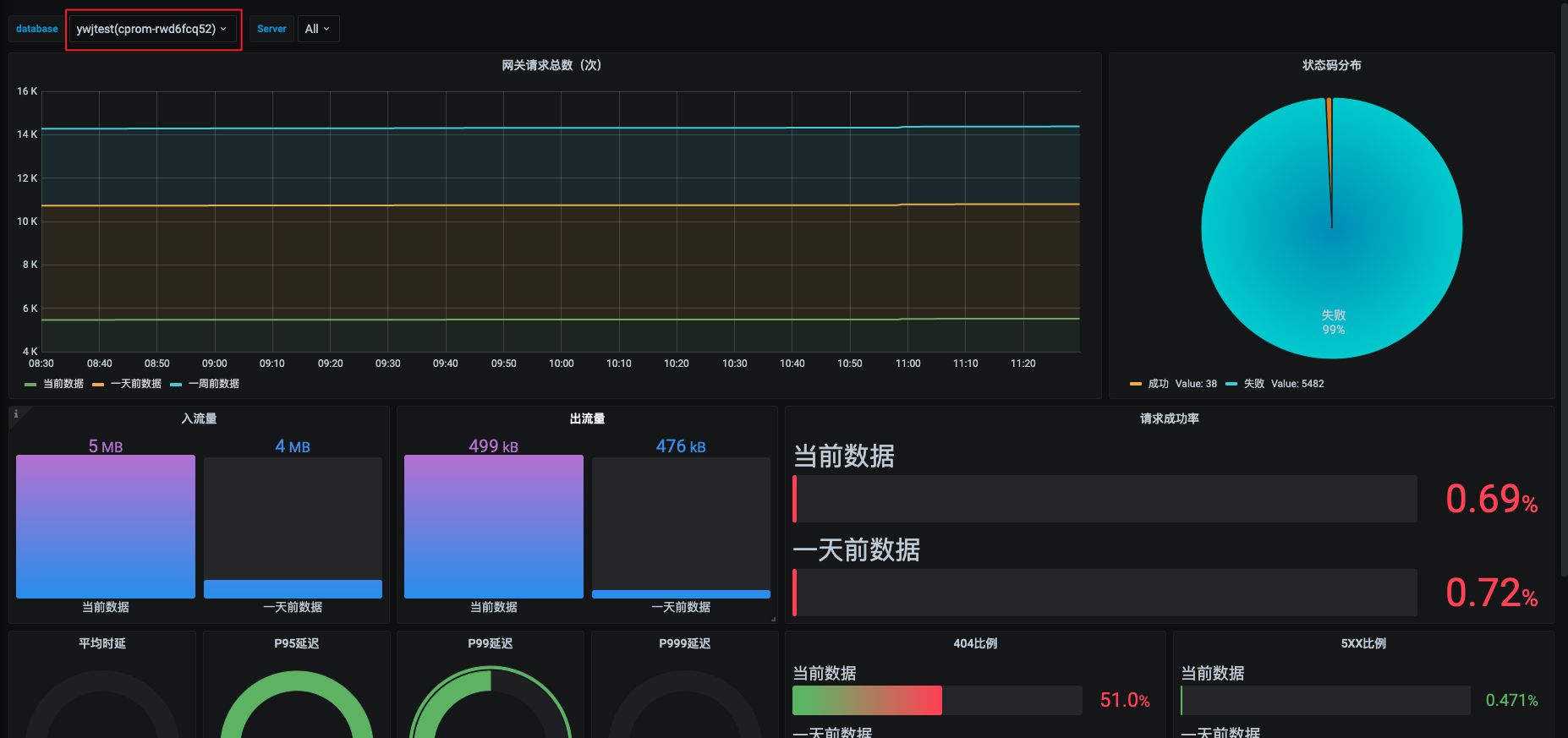

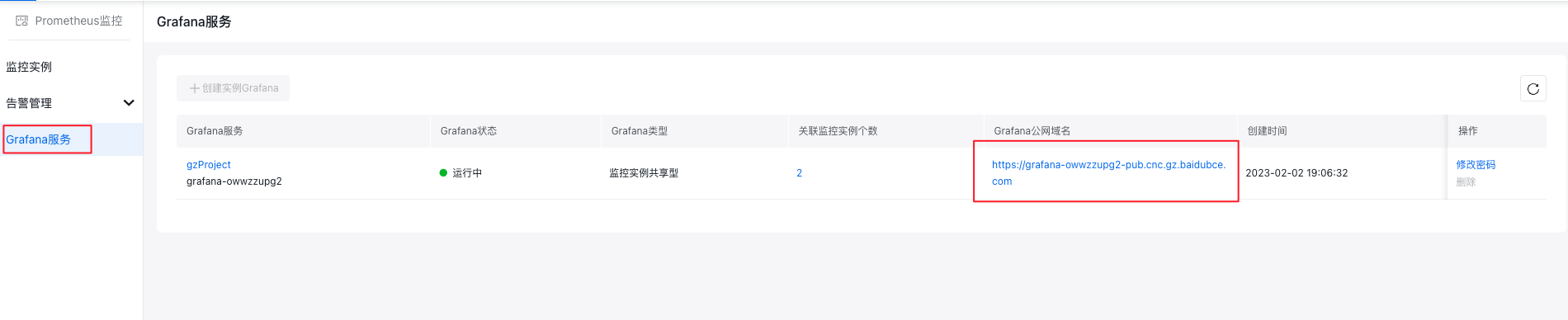

   点击"Grafana服务"查看网关的监控数据：

   选择CSM目录下Istio Gateway Dashboard模板。数据源选择对应的Prometheus实例



删除托管网关

按以下步骤在控制台上删除托管网关：

1. 登录百度智能云控制台，选择“产品服务 > 云原生 > 服务网格 CSM”。
2. 在服务网格控制台，对应地域的“网格列表”中找到要操作的托管类型的服务网格实例，点击实例名称可在左侧边栏看到“网关管理”。

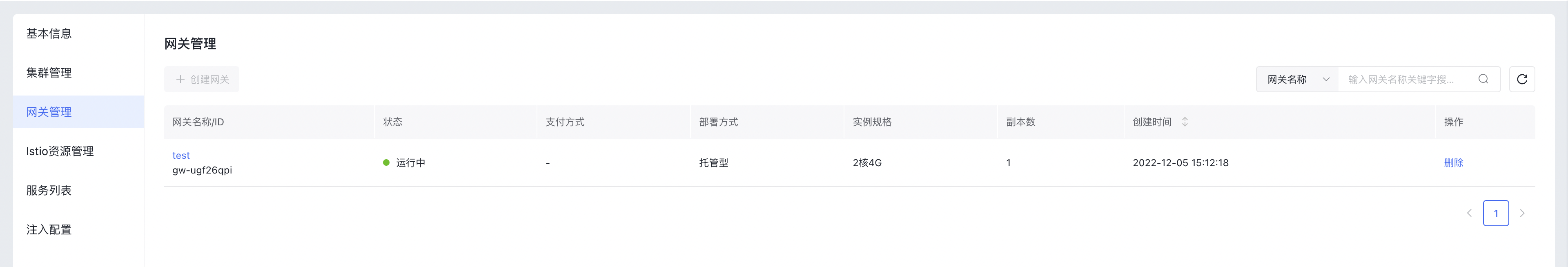

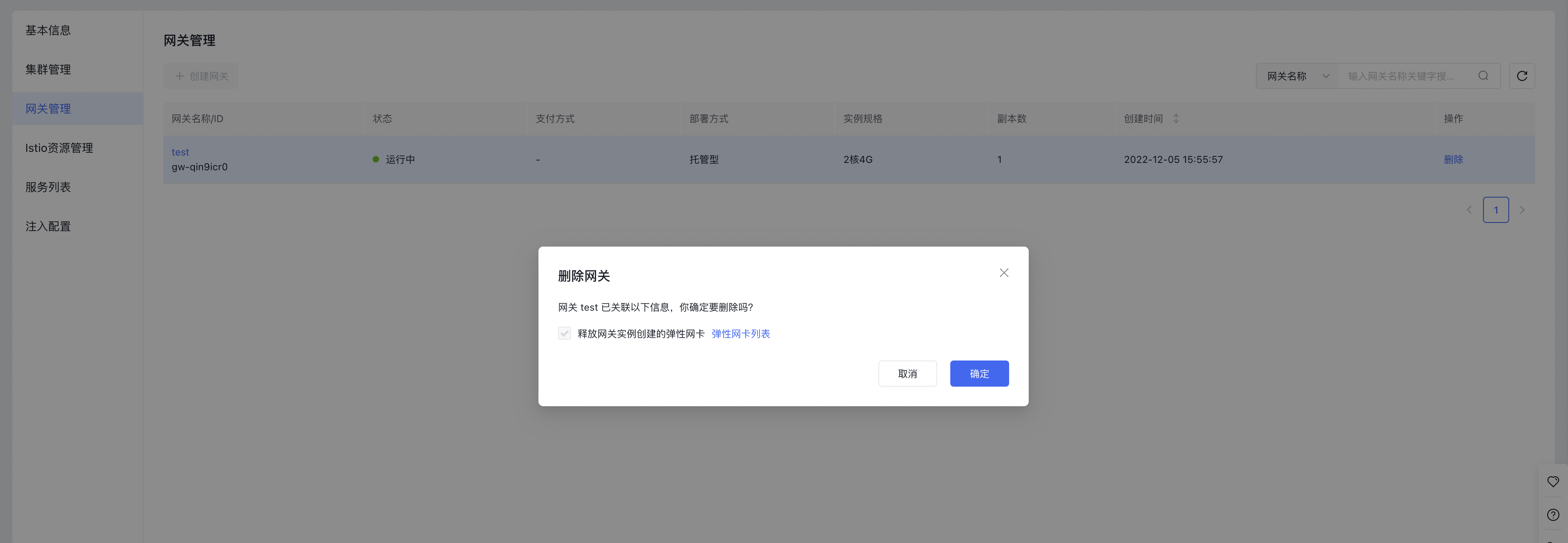

3. 点击“网关管理”页面的托管网关实例后面的“删除”按钮，即可删除托管网关，同时会默认将BLB和与之绑定的EIP解绑：



4. 在删除托管网关实例之后，建议用户将之前创建下发的托管网关相关istio crd一并删除。
