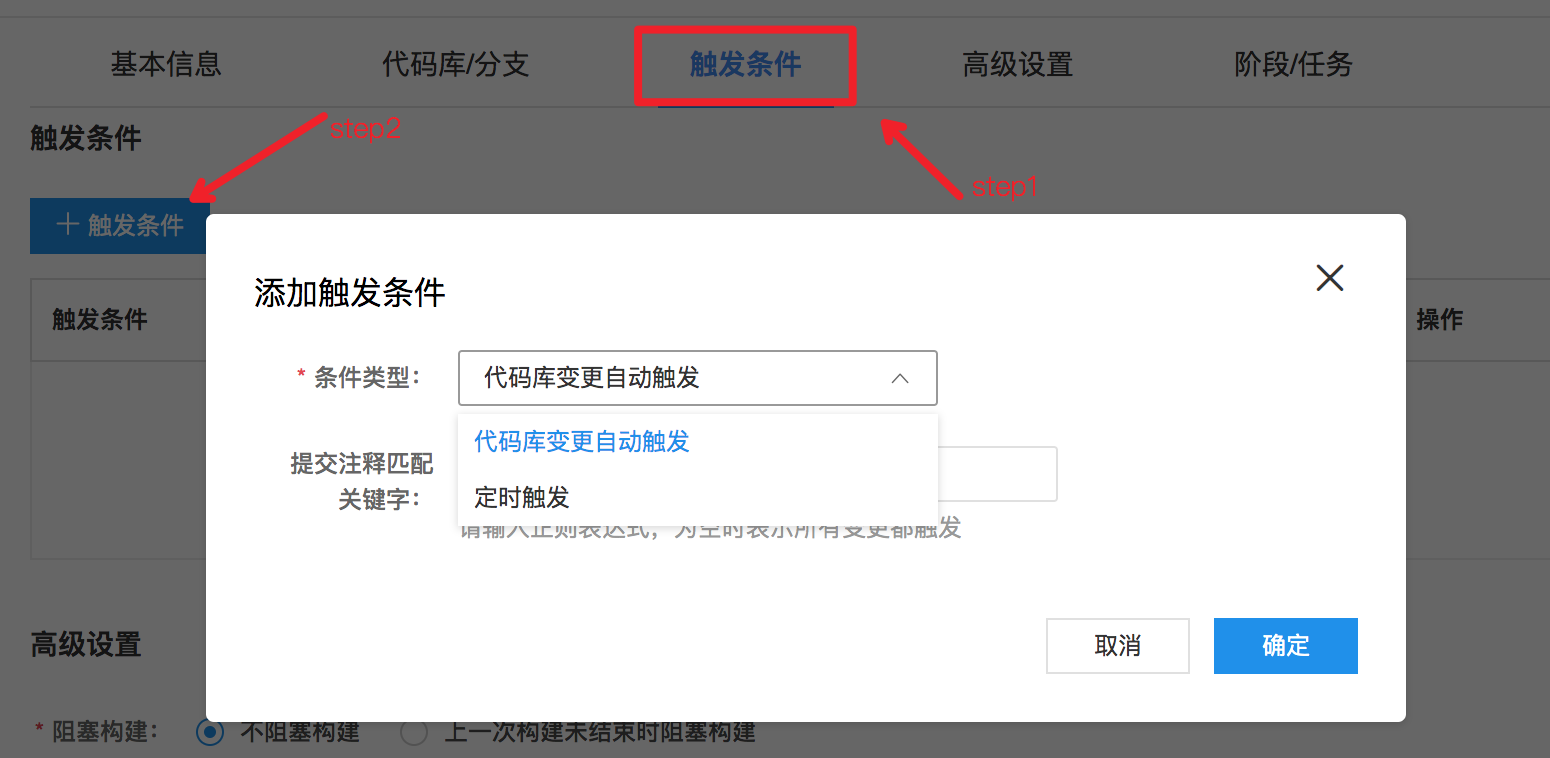

触发方式配置

两者选择其一，可以按照需求自行配置

说明：

1.代码库变更自动触发：监听到关联的代码库代码提交消息，自动触发此流水线。

备注：建议默认设置为自动触发，如果不设置，有代码提交，不会自动触发流水线；但是可以手动触发，详见第4条。

2.定时触发：按照cron表达式进行触发此流水线。

cron文件的格式：M H D m d y cmd.

M: 分钟（0-59）。

H：小时（0-23）。

D：天（1-31）。

m: 月（1-12）。

d: 一星期内的天（1~7）。

y：年，可以选填

除数字外，还有几个特殊的符号"*"、"/"和"-"、","，*代表所有取值范围内数字，"/"代表每的意思,"*/5"表示每5个单位，"-"代表从某个数字到某个数字,","分开几个离散的数字。

eg：

0 */2 * * ?   每两小时进行一次

0 23-7/2，8 * * ?  晚上11点到7点每两小时一次，8点一次

15 10 ? * 1-5 周日至周四的上午10:15触发

0 12 ? * 3 表示每个星期三中午12点

注意：星期和天不能同时用*，否则会发生冲突，此外输入要用英文输入法

备注：截止于2018年12月29日，逻辑为：若选择“仅在有代码更改时触发”的时候，会对于2次的commitId，如果一致，则不触发流水线，类似jenkins的poll scm。

3.手动触发：手动触发流水线的某个分支最新的代码提交的构建

怎么没看到配置页面有配置？答：不用配置，所有流水线都支持手动触发，如图:

点击1：触发当前分支的流水线构建。 点击2：触发其他分支的流水线构建(若该流水线没有分支的构建记录，则点击2会提示“该分支无构建”，请先构建该分支记录后再手动执行)。

流水线监听分支配置

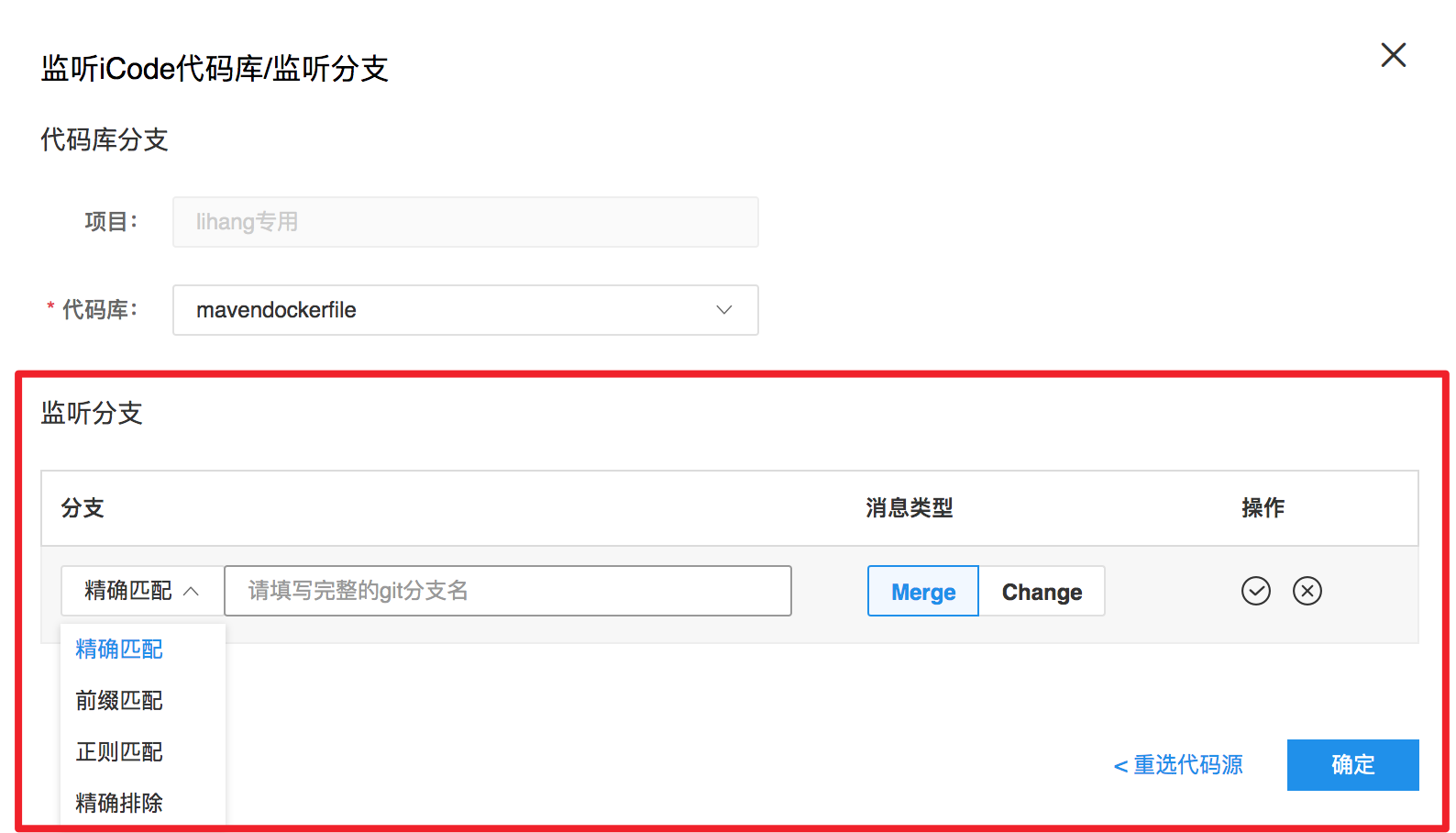

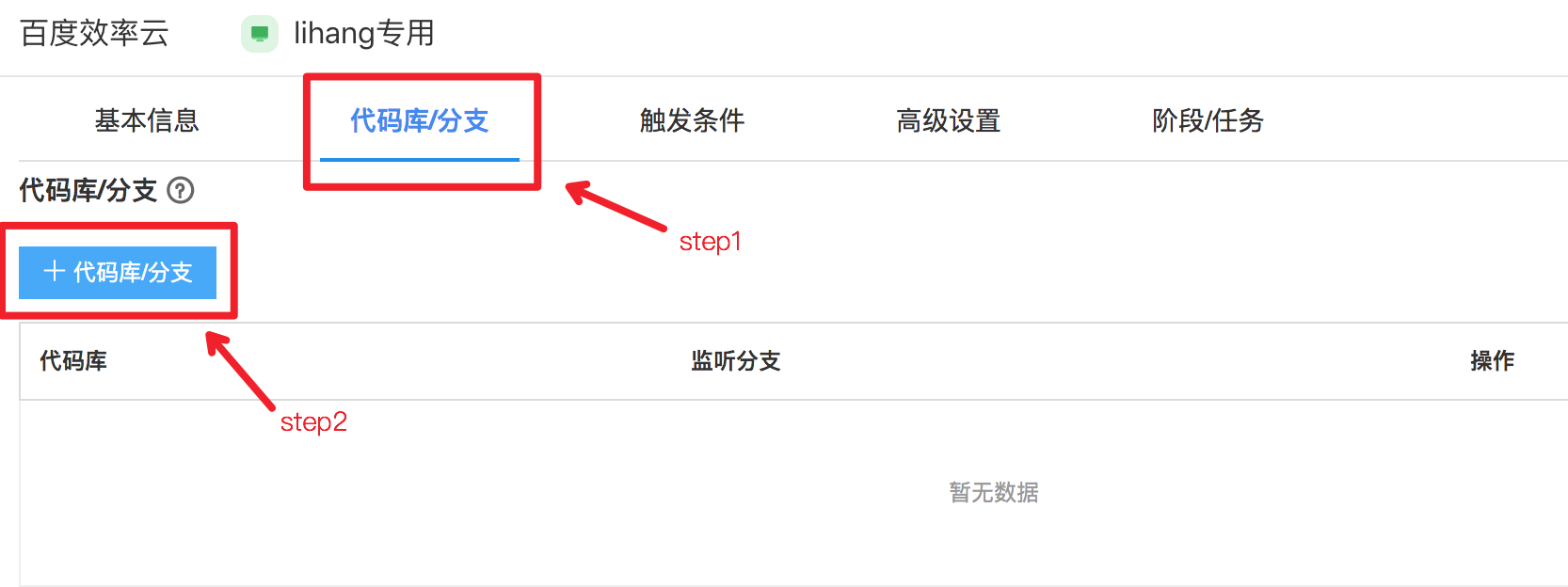

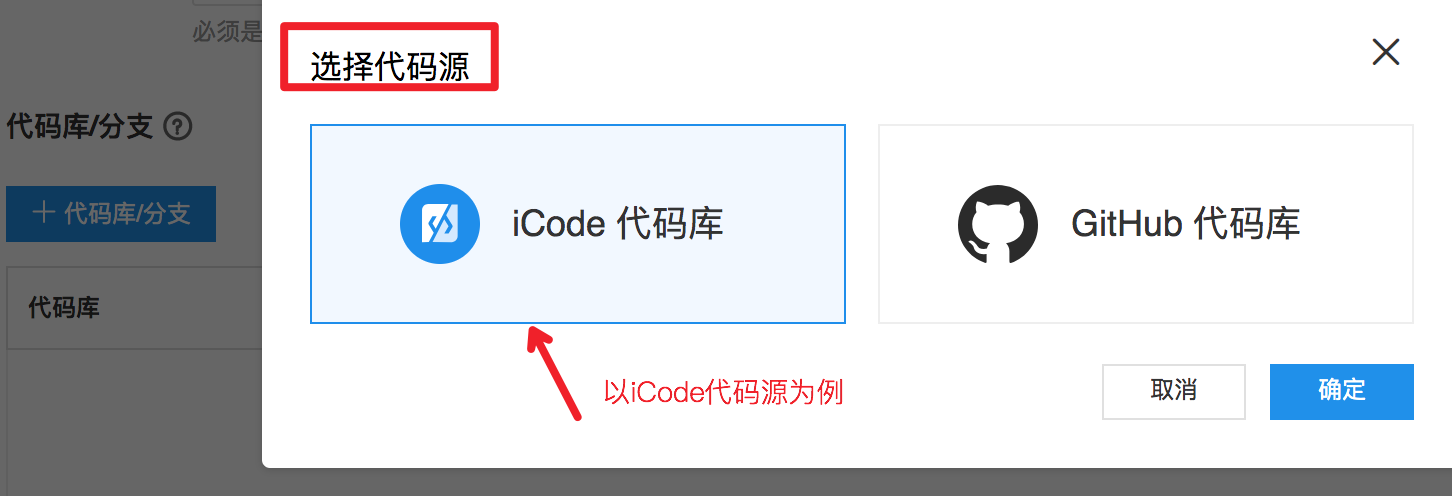

配置一条流水线，我怎么能让我指定的分支作用域于这条流水线呢，运行我在流水线上配置的各个阶段呢？ 请按如下步骤操作： step 1 ：点开流水线配置，如下图所示： step 2：找到“代码库/分支”字样，如下图所示，填写想关联的代码源、代码库以及作用于这条流水线上的分支和消息类型，如图所示：

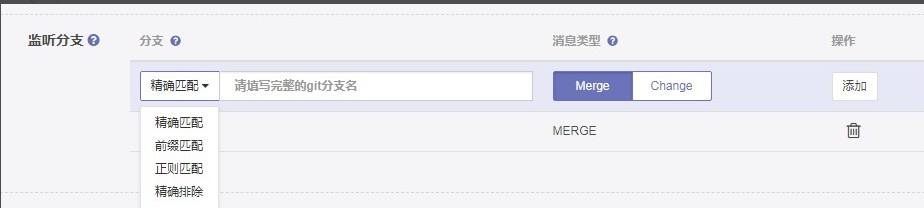

分支：分支匹配方式有多种：依次是精确匹配，前缀匹配，正则匹配和精准排除。

• 精确匹配：分支名称完全匹配，例如：精确匹配 master ，那么master分支就在此流水线的作用域内。
• 精准排除 例如1：精准排除 master ：那么master分支就不在此流水线的作用域内。 例如2：如果你想匹配所有分支（非主干），可以参考如下 注意：如果整个作用域你只配置精准排除，那么该流水线也是不匹配任何分支的；如果一个分支既在精准排除也在其它分支匹配中，那么以精准排除为准。
• 前缀匹配 例如1：前缀匹配 BRANCH ：那么所有前缀是BRANCH的分支（例如BRANCH-1-0-1）就会在此流水线的作用域内，新建的符合此规则的分支也会在作用域内。 例如2：前缀匹配 『空』（这里说的空，是什么都不填写）：那么所有分支（含主干）都会在此流水线的作用域内。
• 正则匹配 例如：正则匹配 .*dev ：所有后缀为dev的分支就会在此流水线的作用域内。

注意：填写完分支匹配规则的时候，记得点击”添加“按钮。

消息类型：分为2种，依次是change和merge

• CHANGE：提交合入之前触发的消息。 例如：当使用git版本控制的时候，执行完，git push origin head:refs/for/master，就会产生一条master分支上的CHANGE消息。

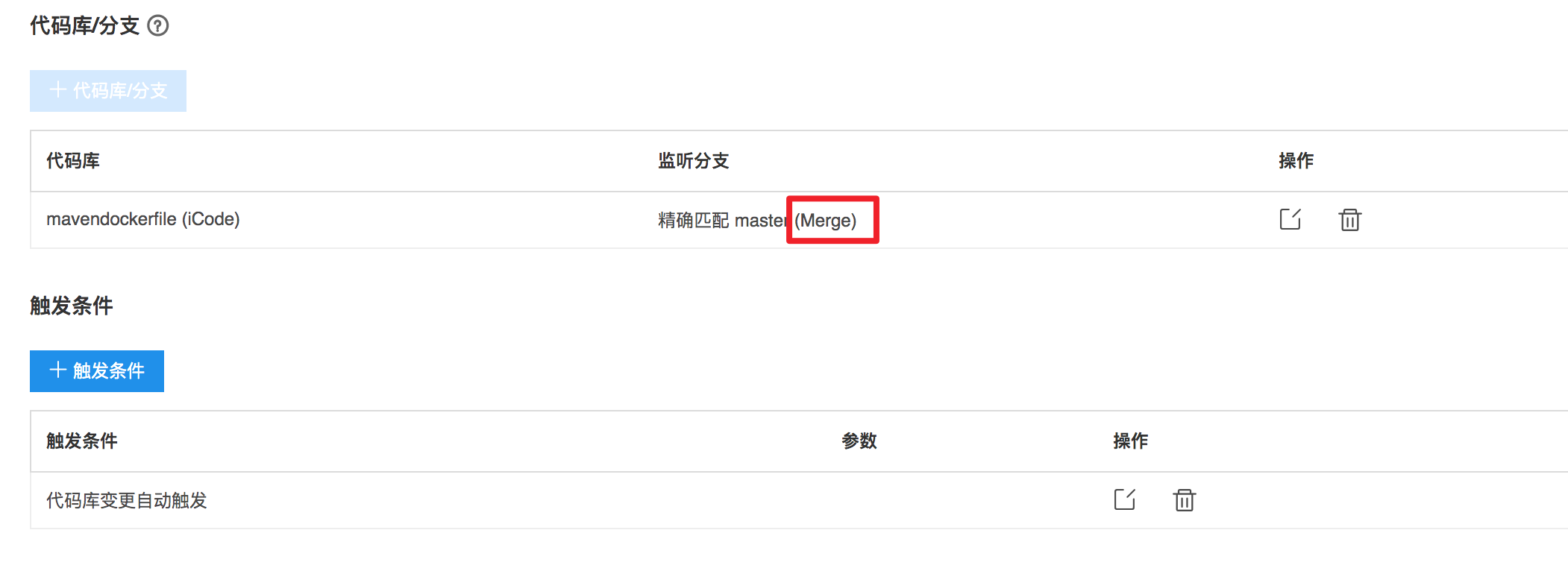

• MERGE：提交合入之后触发的消息。 例如：当使用icode点击『合入』按钮的时候，就会产生一条master分支上的MERGE消息。

总结：一条流水线会触发哪些分支，在什么时候触发是由监听分支中的分支配置和消息配置共同决定的。

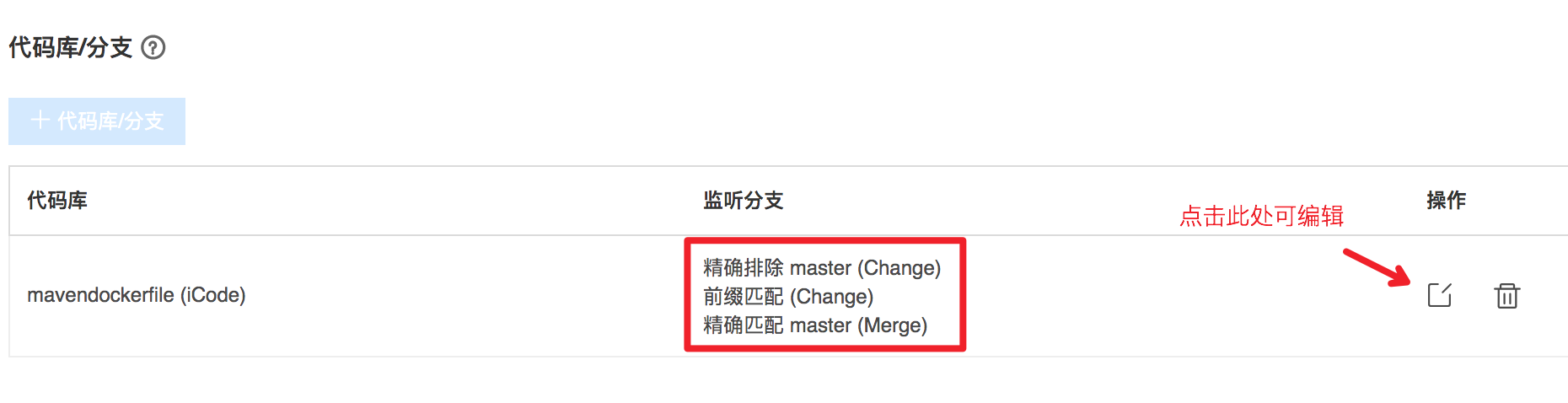

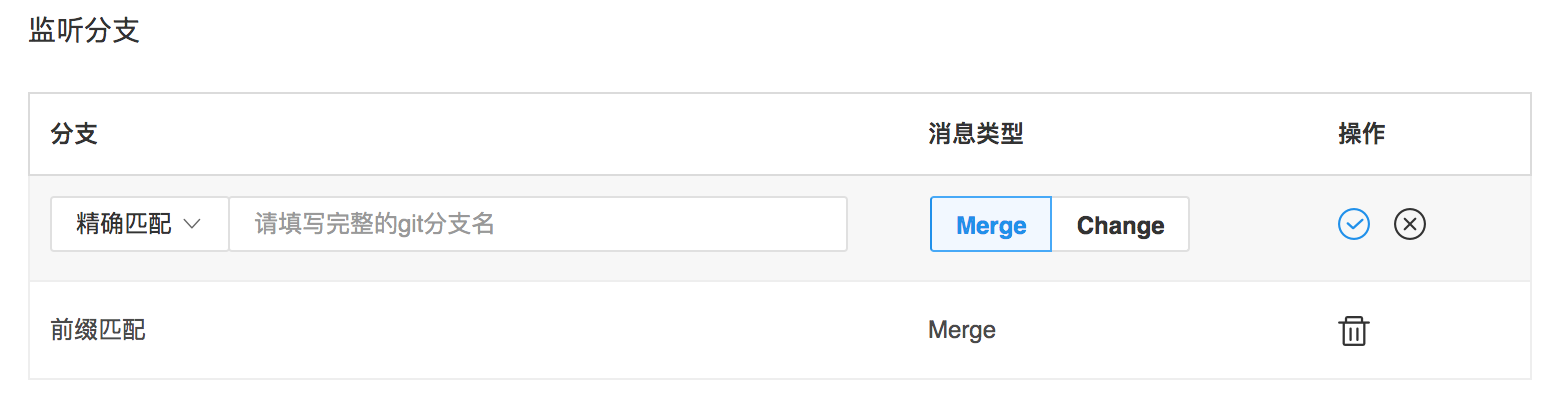

例如：如果一条流水线我想让所有代码合入master的时候都运行，并且所有分支有代码提交的时候(不包括master)都运行，那么我的监听分支配置如下：

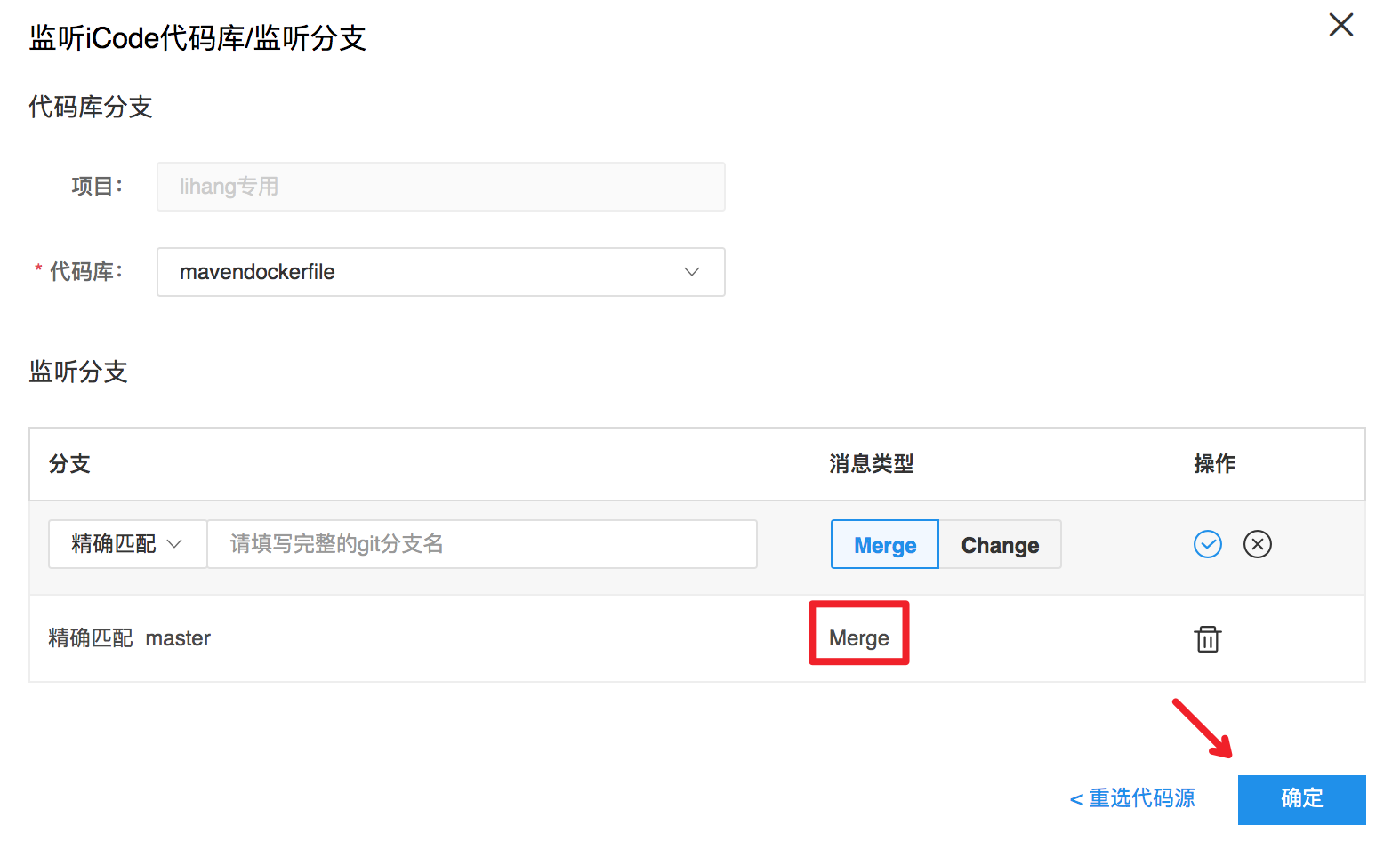

step 3：填写流水线配置完成后，点击保存按钮

step 4：新保存的流水线配置会在流水线下次(手动执行，有代码提交)被触发时生效。

作用域配置(分支)

分支匹配方式有多种：

1.精确匹配 例如：精确匹配 master ：那么master分支就在此流水线的作用域内。

2.精准排除 例如1：精准排除 master ：那么master分支就不在此流水线的作用域内。

注意：如果整个作用域你只配置精准排除，那么该流水线也是不匹配任何分支的。

例如2：如果你想匹配所有分支（非主干），可以参考如下：

3.前缀匹配 例如1：前缀匹配 BRANCH ：那么所有前缀是BRANCH的分支（例如BRANCH-1-0-1）就会在此流水线的作用域内，新建的符合此规则的分支也会在作用域内。

例如2：前缀匹配 『空』（这里说的空，是什么都不填写）：那么所有分支（含主干）都会在此流水线的作用域内。

4.正则匹配 例如：正则匹配 .*dev ：所有后缀为dev的分支就会在此流水线的作用域内。

注意： 1）填写完分支匹配规则的时候，记得点击”添加“按钮。 2）流水线默认是不匹配任何分支的，也就是说，如果你作用域为空，该流水线无法触发任何构建。

作用域配置(消息类型)

消息类型分为2种：

1.CHANGE：提交合入之前触发的消息。

场景举例： step1:

此场景下，当使用git版本控制的时候，执行git push origin head:refs/for/master，就会产生一条master分支上的CHANGE消息。

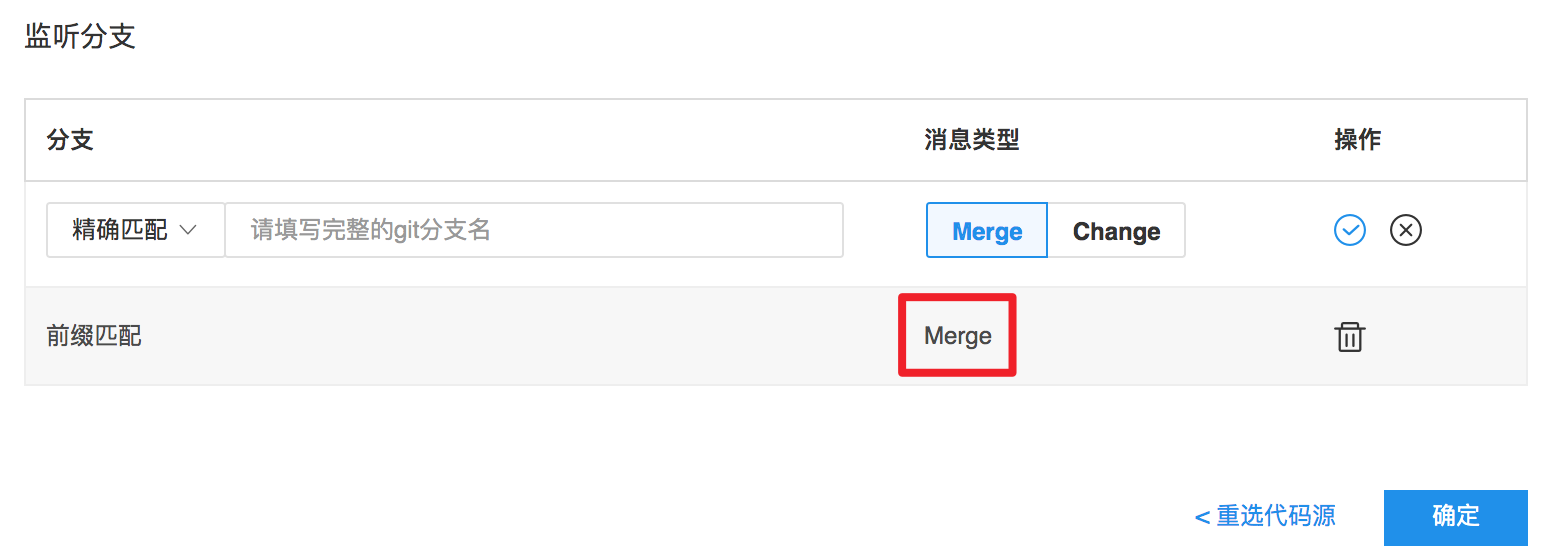

2.MERGE：提交合入之后触发的消息。

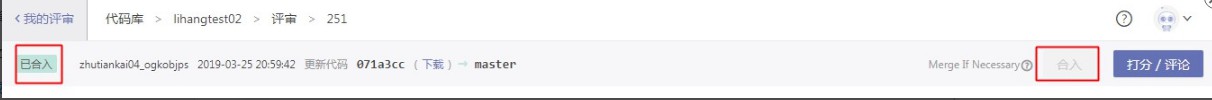

当使用icode点击『合入』按钮的时候，就会产生一条master分支上的MERGE消息。

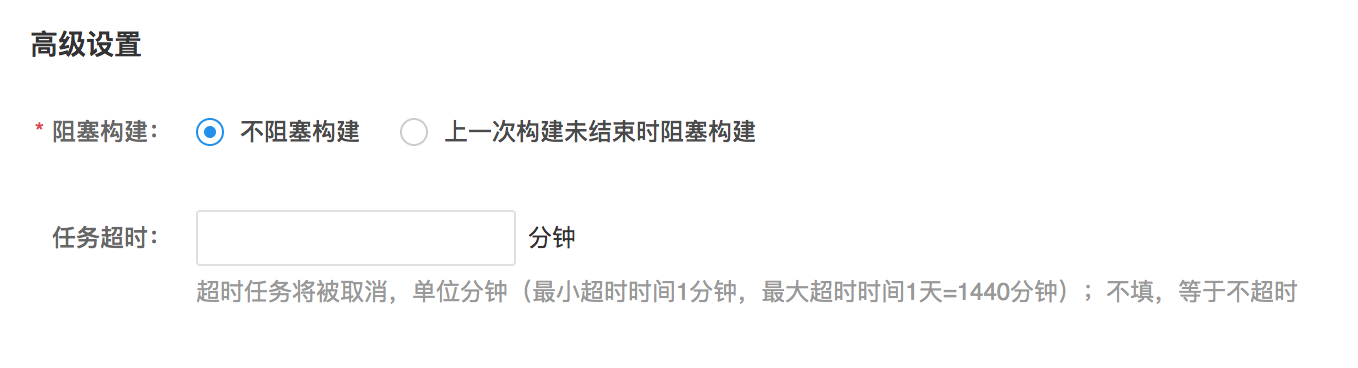

阻塞构建配置

说明：不阻塞构建：正常的，默认的构建方式。

上一次构建未结束时阻塞构建：上一条流水线未结束的时候，下一条流水线不触发;当上一条流水线运行结束，下一条流水线才会自动触发。

如图：

适用场景：多条流水线如果同时构建，会产生冲突的时候，非需要的场景不建议配置。

场景举例：流水线由编译-部署测试环境-基于环境的UI测试组成，在RD A的第一次提交触发的#1构建中，编译-部署测试环境跑完了，目前正在UI测试；这时RD B提交了一次代码触发了#2构建，跑到部署测试环境的时候，A的#1构建的UI测试被中断而失败了。我们不希望上述问题发生，所以希望能够限定流水线构建的顺序执行。如果上一次构建没完成，下一次构建处于等待中状态。

任务超时配置

1、设定任务超时时间

如图设置任务超时时间，在其他必填项填写完成后，点击保存即可。

输入说明： 单位：分钟，最小超时时间1分钟，最大超时时间1天=1440分钟，不在范围内（1-1440）的输入会无法保存配置。同时，建议您的输入为整数（非整数的输入会进行向下取整，如，1.5分钟会被认为是1分钟）。 设置完成后，流水线将支持全局型的超时服务，即，新的构建在job running的时候自动加入超时判定，而旧的构建的job在重新（手动/选择）执行时也会加入超时判定。任务超时时间为流水线上单个任务执行的最大时间，当任务执行时间超过设置的时间时，产品上任务的行为与取消任务一致，如下图：配置1分钟超时的任务，超过一分钟自动取消任务：

其他问题排查

Q：我在保存流水线时出现了 ”保存失败！register stage timer job error“ 错误，是哪里出错了呢？

A：请检查您是否配有定时触发的阶段，且定时阶段的cron表达式是否正确，如问号是否误输为中文的问号，而非英文的问号。cron表达式请参考触发方式配置中定时触发的cron格式说明。

Q：我的任务超时时间设置为1分钟，为什么会在1min1s，或者1min2s才判定为超时？

A：服务器偶有延迟，此为正常现象。

Q：我在设置了超时时间后，为什么会出现job 一直在running的情况？

A：这种情况来源之一为定时服务在达到超时时间后，调起超时服务的接口两次失败造成的，建议您重新执行该任务。

定时执行

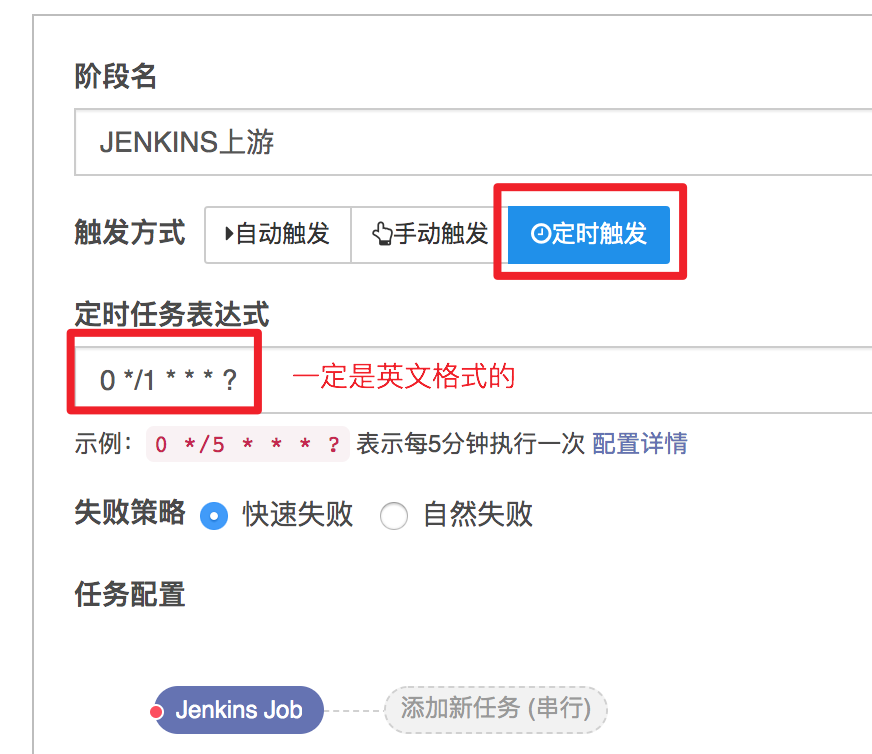

目前定时执行可以配置在 阶段 上，即设置指定时间来运行对应阶段，如下配置所示：

注：定时任务的执行基于最新的流水线构建，如无代码变化定时任务将不会执行。

表达式说明 Seconds Minutes Hours Day-of-Month Month Day-of-Week Year (可选字段)

例  "0 0 12 ? * WED" 在每星期三下午12:00 执行,

Seconds (秒) ：可以用数字0－59 表示，

Minutes(分)  ：可以用数字0－59 表示，

Hours(时)  ：可以用数字0-23表示,

Day-of-Month(天) ：可以用数字1-31 中的任一一个值，但要注意一些特别的月份

Month(月)  ：可以用0-11 或用字符串  “JAN, FEB, MAR, APR, MAY, JUN, JUL, AUG, SEP, OCT, NOV and DEC” 表示

Day-of-Week(每周)：可以用数字1-7表示（1 ＝ 星期日）或用字符口串“SUN, MON, TUE, WED, THU, FRI and SAT”表示

“/”：为特别单位，表示为“每”如“0/15”表示每隔15分钟执行一次,“0”表示为从“0”分开始, “3/20”

表示表示每隔20分钟执行一次，“3”表示从第3分钟开始执行

“?”：表示每月的某一天，或第周的某一天

“L”：用于每月，或每周，表示为每月的最后一天，或每个月的最后星期几如“6L”表示“每月的最后一个星期五”

“W”：表示为最近工作日，如“15W”放在每月（day-of-month）字段上表示为“到本月15日最近的工作日”

““#”：是用来指定“的”每月第n个工作日,例 在每周（day-of-week）这个字段中内容为"6#3" or "FRI#3"

 则表示“每月第三个星期五”

表达式范例

每隔5秒执行一次：*/5 * * * * ?

每隔1分钟执行一次：0 */1 * * * ?

每天23点执行一次：0 0 23 * * ?

每天凌晨1点执行一次：0 0 1 * * ?

每月1号凌晨1点执行一次：0 0 1 1 * ?

每月最后一天23点执行一次：0 0 23 L * ?

每周星期天凌晨1点实行一次：0 0 1 ? * L

在26分、29分、33分执行一次：0 26,29,33 * * * ?

每天的0点、13点、18点、21点都执行一次：0 0 0,13,18,21 * * ?

构建参数

构建参数分类及解析

用户自定义参数，定义：用户在配置stage时，指定的自定义参数。

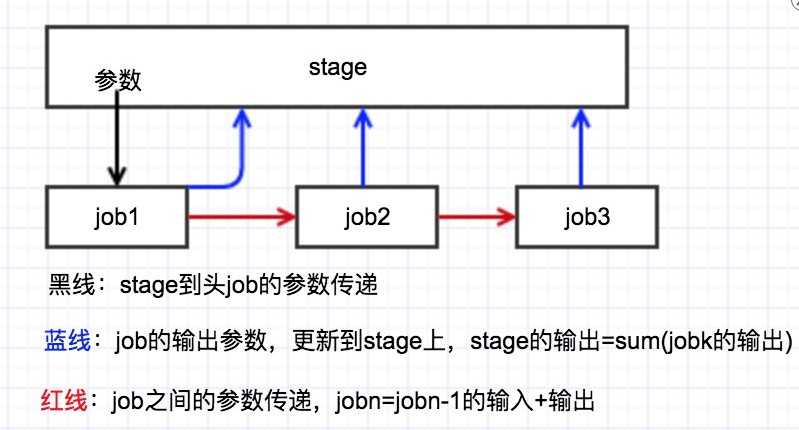

参数的作用域： 从定义的stage开始，本stage及后面所有stage的job都可使用并修改参数值 stage中定义了BUILD_A，stage中所有头job的输入参数值与stage相同，除头job外的串行job的输入=前一个job的输入+输出 stage中所有的job都可改写stage中的参数 关系如图： 参数的覆盖关系：stage上定义的参数，会覆盖前面stage已经定义的参数。 使用参数： 用户自定义参数、系统参数、插件参数，都可通过${参数名}来获取参数值。

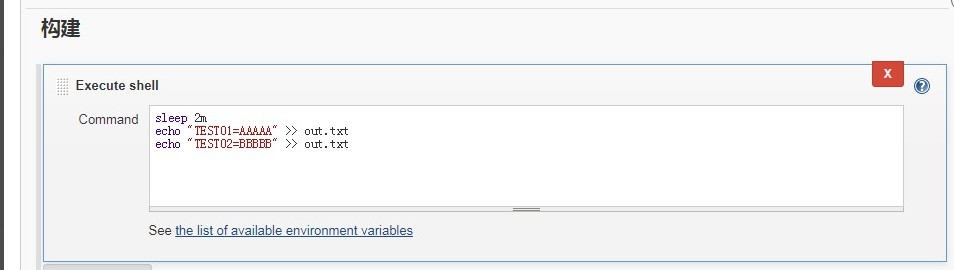

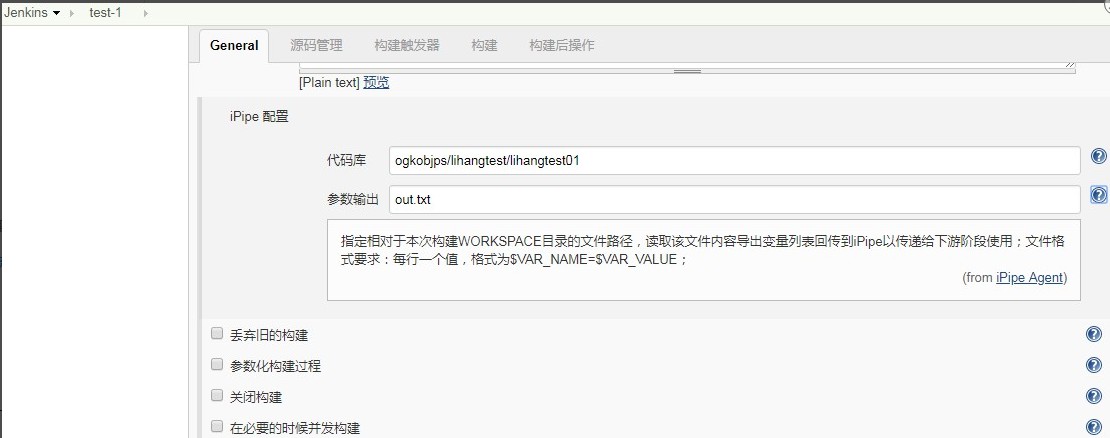

注：jenkins job通过echo "TEST01=AAAAA" >> out.txt修改参数名为TEST01的参数值，注意：一定要修改值的时候一定要在后面加上 >> out.txt，如图所示：

系统参数如下

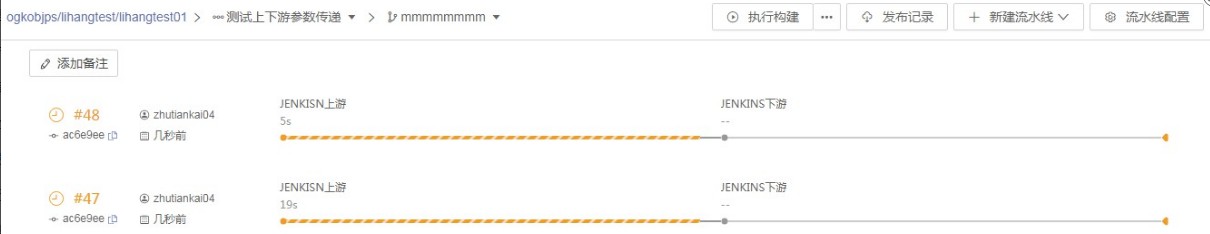

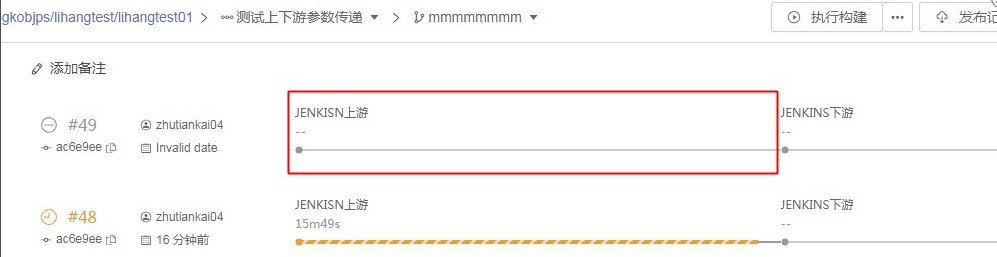

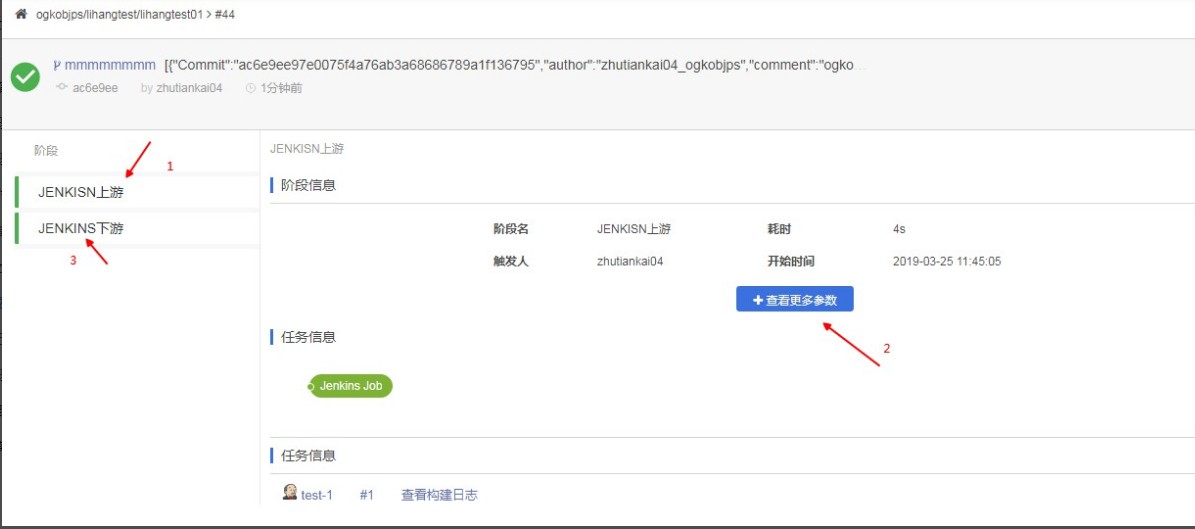

查看阶段的输入参数与输出参数： 进入job详情页 上游参数：

下游参数：

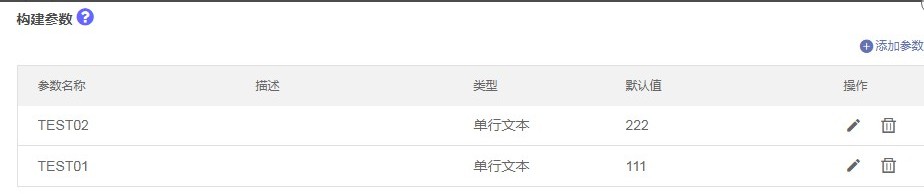

构建参数分为输入及输出参数，且都是 Stage 级别，运行时会传入至该 Stage 下的所有 Job 中。页面右上角点击配置进入配置详情页。选择配置主干还是分支参数。

复制流水线

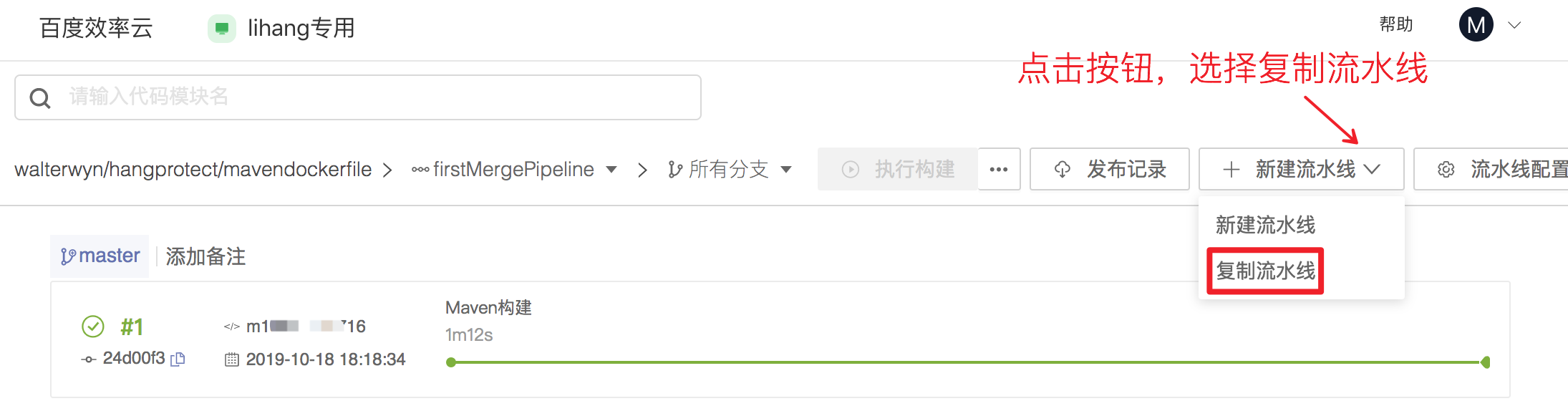

1.选择新建流水线中的复制流水线

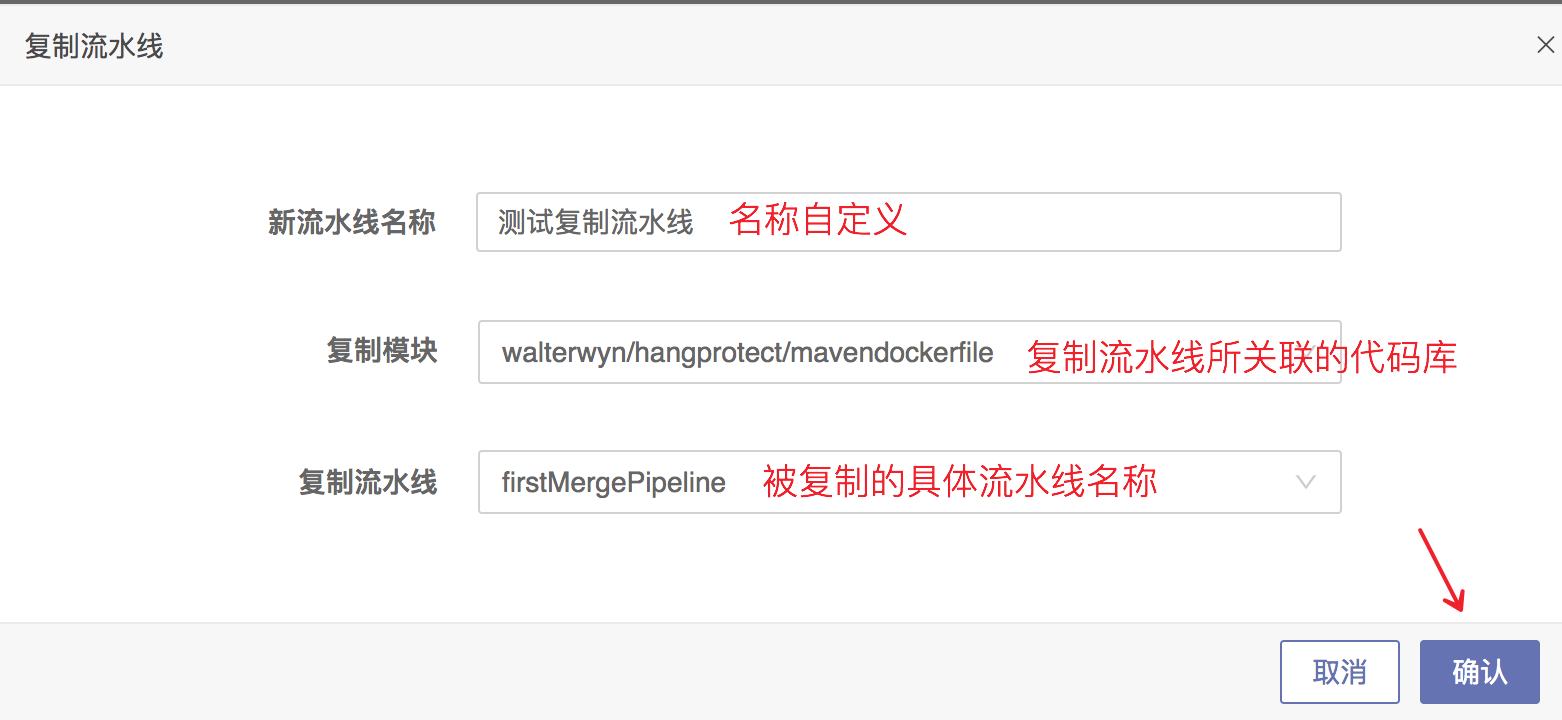

2.选择要复制的模块及要复制的流水线

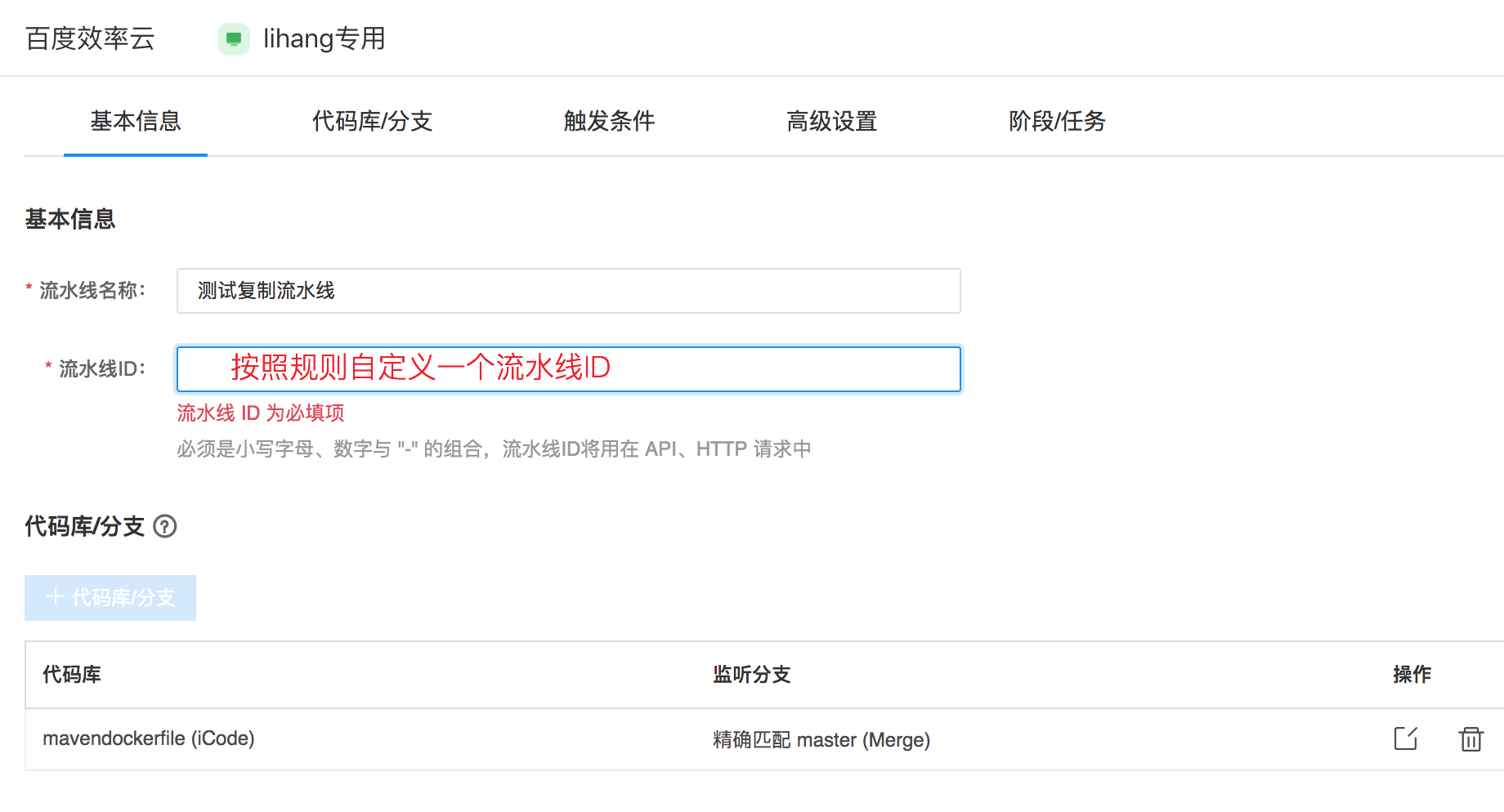

3.复制完成如需填写流水线ID,其他如不需修改则按照提示进行确认点击“保存”即可。

阶段任务配置

基本概念：[层级关系，从上到下；模块 > 流水线 > 阶段 > 任务 ~= 插件]

• 模块（module）：代码库
• 流水线（pipeline）：代表了一次代码到结束所需要的一系列操作，唯一对应一次代码提交。
• 阶段（stage）：在流水线之下的各个阶段。
• 任务（job）：在阶段之下的各种需要的操作。
• 插件（plugin）：插件是任务的具体实现，每个插件有每个插件的功能。

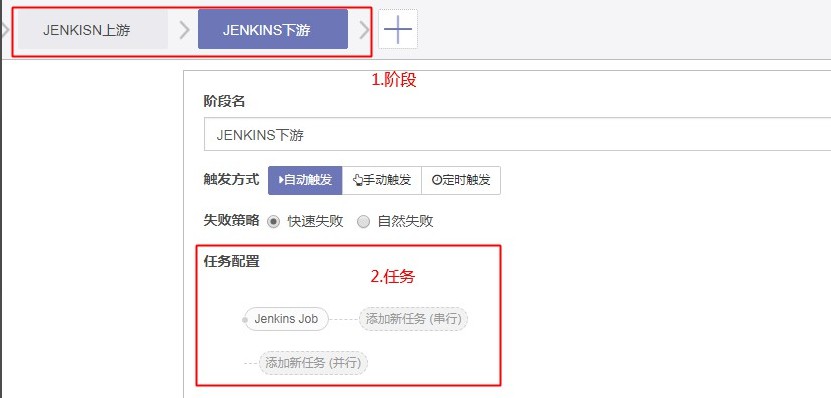

阶段详解

见图中1

触发方式：自动，手动，定时(不推荐使用) 1.自动：上游阶段构建成功之后，自动触发下游阶段，如果失败，则不允许触发下游；

2.手动：上游阶段构建成功之后，不会自动触发下游阶段；

3.定时：按照配置cron表达式定时触发阶段，且只会触发最新的一条流水线上面的未执行的阶段。 场景：与整条流水线关系不是很大的阶段，且不被其他任务依赖的阶段。

任务详解

见图中2

串行：指可以配置多个任务，并遵循前一个执行成功才可以继续执行下个串行的任务 并行：可以配置多个同时执行的任务。

构建参数

可以上下游阶段传递的供任务使用的参数，分为系统参数和自定义参数，在阶段开始的时候，会传递给阶段内部的任务。

流水线配置"通知"功能

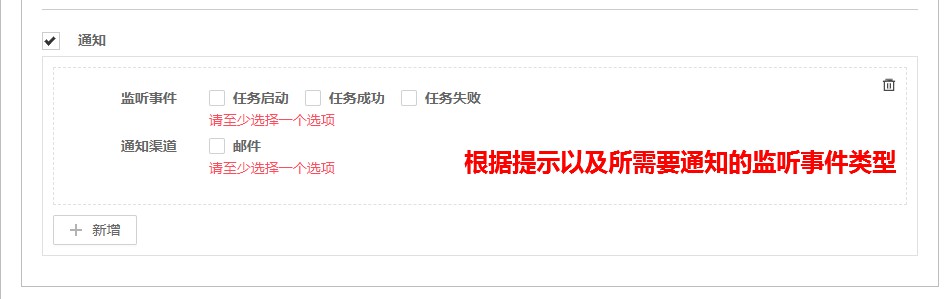

流水线通知功能是面向任务层面的通知，可以在执行的任务中配置是在任务何种状态下发送提醒邮件通知，三种状态分别是：任务开始、任务成功、任务失败。

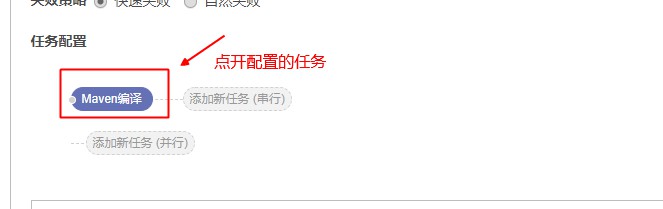

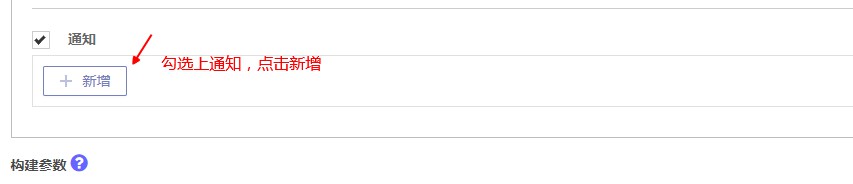

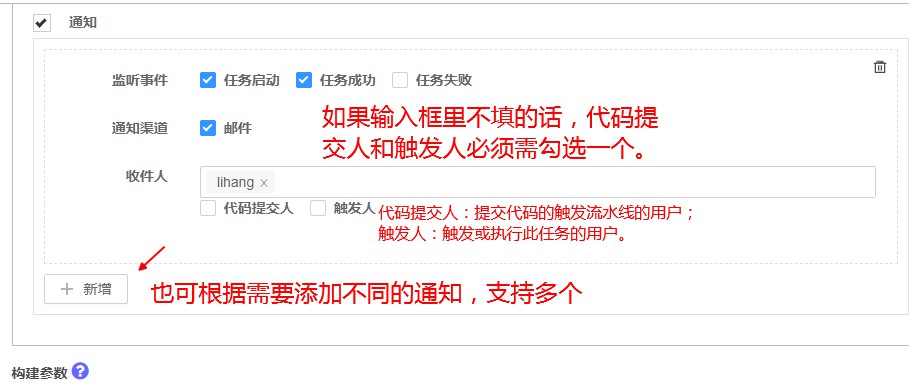

配置操作如下：

目前新建流水线的时候会自动发一个创建流水线的邮件提醒。
